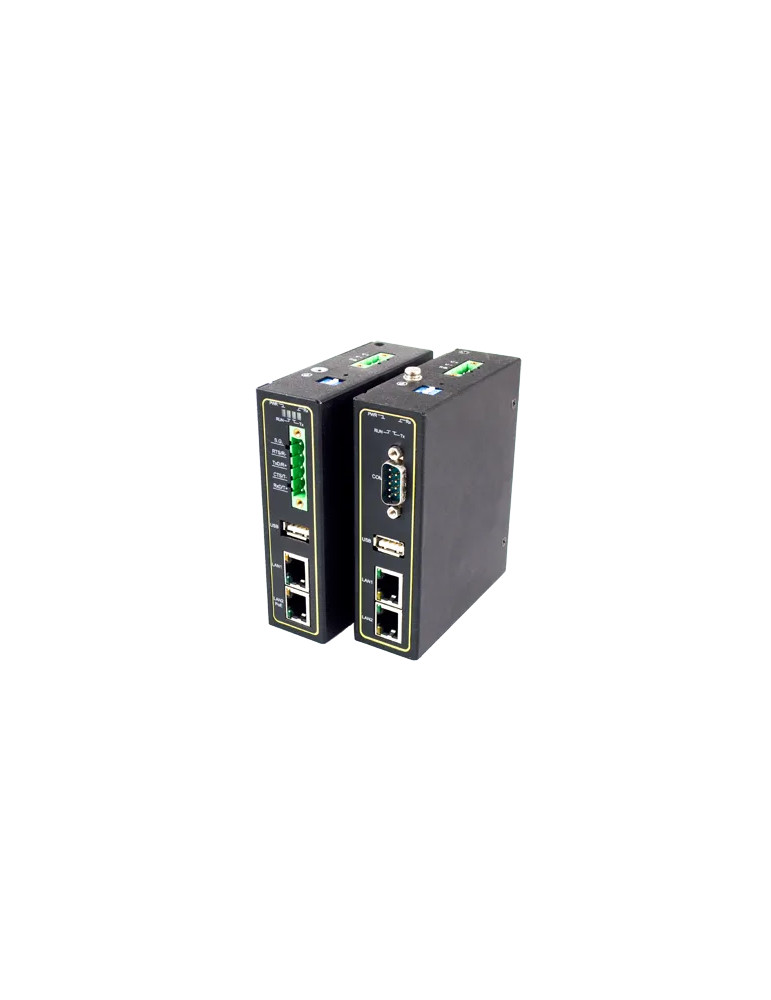

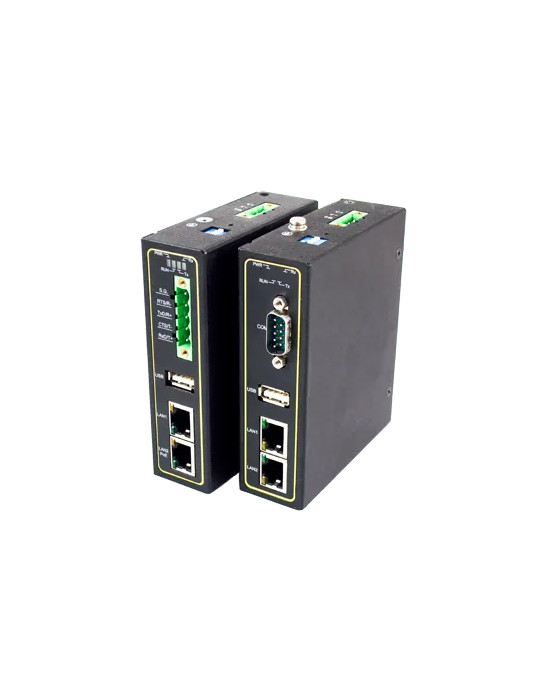

Atop MB5901B-4G-B-EU

La passerelle Modbus industrielle Atop MB5901B-4G-B-EU offre une conversion bidirectionnelle transparente entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII. Conçue pour les environnements industriels exigeants, elle intègre des fonctionnalités de sécurité avancées et supporte une plage de température étendue de -40°C à +85°C, idéale pour les applications industrielles critiques.

Architecture matérielle robuste

La passerelle MB5901B-4G-B-EU dispose de 2 ports Ethernet 10/100 Mbps (RJ45) et d'1 port série RS-232/422/485 configurable par logiciel (connecteur bornier à vis TB5 à 5 broches, pas 5,08 mm). Un port USB 2.0 type A haute vitesse OTG complète l'interface matérielle. Le boîtier métallique IP30 (32 x 110 x 90 mm) assure un montage sur rail DIN ou sur paroi murale (kit optionnel). L'alimentation s'effectue via un bornier verrouillable 3 broches (9 à 48 VCC, protection contre l'inversion de polarité).

Protection EMC industrielle et fiabilité

Conforme aux normes IEC 61000-4, la passerelle résiste aux décharges électrostatiques (±8 kV contact, ±15 kV air), aux transitoires électriques rapides (±2,0 kV), aux surtensions (±2,0 kV) et aux perturbations conduites (10 V rms). Le MTBF atteint 21,16 ans (MIL-HDBK-217F). Garantie 5 ans. Certifications EN 60950-1, EN 62368-1, FCC Part 15 Class A, EN 55032, RoHS et REACH.

Conversion et routage Modbus avancés

La MB5901B-4G-B-EU assure la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII, avec support jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées. Le routage d'ID Modbus permet d'intégrer des architectures matérielles Modbus complexes dans un réseau unique facilement administrable. Le port série supporte des débits de 1 200 à 921 600 bps (5/6/7/8 bits de données, 1/2 bits d'arrêt, contrôle de flux None/Xon-Xoff/RTS-CTS).

Sécurité et redondance réseau

La passerelle intègre OpenVPN client/serveur et IPsec VPN (point-à-point ou point-à-site) avec un débit VPN allant jusqu'à 37,9 Mbps, garantissant la sécurité des communications Modbus sur Internet. Le protocole IEEE 802.1D-2004 RSTP embarqué assure la redondance réseau en cas de perte de liaison. Support SNMP v1/v2c/v3, remapping d'ID virtuel, mode VirtualCOM (Windows/Linux) et gestion des exceptions.

Configuration et administration simplifiées

Configuration via interface Web, console Telnet série ou utilitaire Windows Atop Management Utility. Mise à jour du firmware à distance. Support IPv4, ICMP, TCP, UDP, DHCP client, HTTP, HTTPS, Telnet, SMTP/TLS, PPTP, RFC2217. Logiciel de redirection VirtualCOM pour Windows et Linux. Bouton de réinitialisation matériel.

Caractéristiques techniques

• Interfaces réseau : 2 ports Ethernet RJ45 10/100 Mbps (IEEE 802.3, 802.3u)
• Interface série : 1 port RS-232/422/485 sélectionnable par logiciel (bornier TB5 5,08 mm)
• Interface USB : 1 port USB 2.0 haute vitesse type A OTG
• Débit série : 1 200 à 921 600 bps
• Modes Modbus : Ethernet (Modbus TCP serveur/client ou VCOM) ; Série (Modbus RTU/ASCII maître/esclave)
• Capacité Modbus : jusqu'à 16 clients TCP, 32 connexions esclaves
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, SMTP/TLS, PPTP, RFC2217, 802.1D-2004 RSTP, OpenVPN client/serveur, IPsec VPN
• Débit VPN : jusqu'à 37,9 Mbps
• Alimentation : 9 à 48 VCC (0,65 A à 9 VCC, consommation max. 6 W, bornier 3 broches 5,08 mm verrouillable, protection inversion polarité)
• Dimensions (L x H x P) : 32 x 110 x 90 mm
• Poids : 400 g
• Montage : rail DIN, paroi murale (kit optionnel)
• Boîtier : SPCC métallique IP30
• Température de fonctionnement : -40°C à +85°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 % à 95 % à 55°C (sans condensation)
• MTBF : 21,16 ans (MIL-HDBK-217F)
• Garantie : 5 ans
• Certifications : EN 60950-1, EN 62368-1, FCC Part 15 Subpart B Class A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2, EN 61000-6-4, RoHS, REACH
• Protection EMC : IEC 61000-4-2 (ESD ±8 kV contact/±15 kV air), IEC 61000-4-3 (RS 10 V/m), IEC 61000-4-4 (EFT ±2,0 kV), IEC 61000-4-5 (surtension ±2,0 kV), IEC 61000-4-6 (CS 10 V rms), IEC 61000-4-8 (PFMF 30 A/m), IEC 61000-4-11 (DIP)

Applications industrielles

Intégration d'équipements Modbus série dans des réseaux Ethernet IP, supervision SCADA à distance sécurisée, interconnexion de sous-réseaux Modbus hétérogènes, migration progressive de Modbus RTU vers Modbus TCP, architectures industrielles avec redondance réseau RSTP, accès VPN sécurisé aux automates et esclaves Modbus distants.
