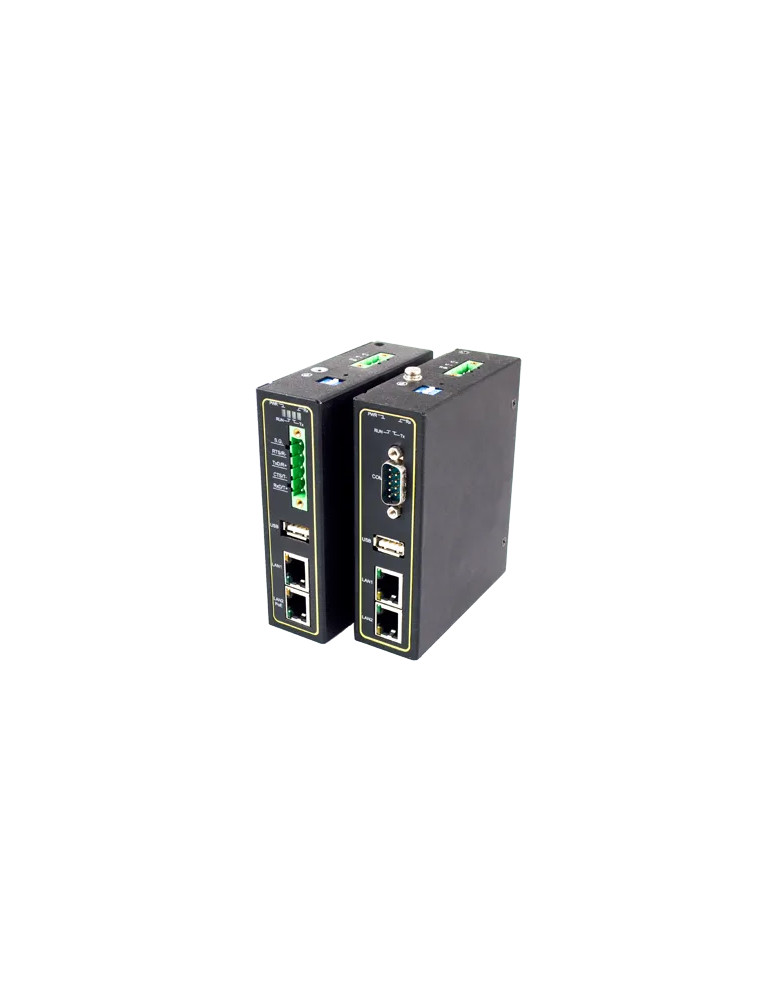

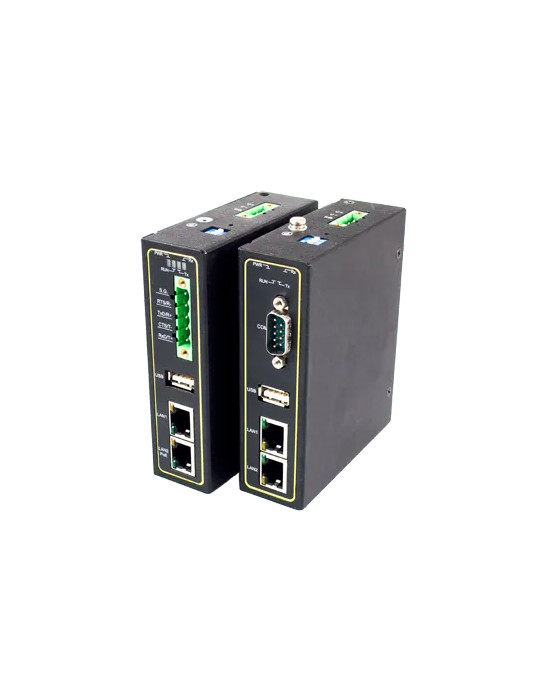

Atop MB5901B-4G-EU

La passerelle Atop MB5901B-4G-EU offre une conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII pour l'intégration d'équipements série dans des architectures Ethernet industrielles. Conçue pour des environnements exigeants, elle intègre des fonctionnalités de sécurité avancées et une large plage de température de fonctionnement.

Conversion Modbus multi-protocoles

Le MB5901B-4G-EU convertit les protocoles Modbus entre les interfaces série et Ethernet, permettant l'intégration de dispositifs Modbus RTU/ASCII existants dans des réseaux Modbus TCP. La passerelle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées.

Connectivité industrielle complète

• 1 port série configurable par logiciel RS-232/422/485 sur connecteur DB9
• 2 ports Ethernet 10/100 Mbps RJ45
• 1 port USB 2.0 haute vitesse OTG (type A)
• Débits série : 1 200 à 921 600 bps
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMP v1/v2c/v3

Redondance et sécurité réseau

La passerelle intègre le protocole RSTP (IEEE 802.1D-2004) pour la redondance réseau. La sécurité est assurée par la prise en charge des tunnels OpenVPN client/serveur et IPsec VPN (peer-to-peer ou peer-to-site) avec un débit VPN jusqu'à 37,9 Mbps. Le protocole HTTPS garantit une configuration sécurisée.

Fonctionnalités avancées Modbus

• Modes supportés : serveur/client Modbus TCP, maître/esclave Modbus RTU/ASCII
• Routage d'ID Modbus pour l'intégration de configurations matérielles complexes
• Remappage d'ID virtuel
• Mode VirtualCOM avec logiciel de redirection Windows/Linux
• Gestion des exceptions

Configuration et administration

La configuration s'effectue via interface Web, console Telnet ou utilitaire Windows. La mise à jour du firmware est possible à distance. La passerelle supporte les protocoles de supervision SNMP v1/v2c/v3 et l'envoi d'alertes par SMTP/TLS.

Robustesse industrielle

• Plage de température étendue : -40 à +85°C
• Boîtier métallique IP30 en SPCC
• Montage rail DIN ou mural (kit optionnel)
• Protection EMC industrielle renforcée
• Conformité : EN60950-1, EN62368-1, EN55032, EN61000
• MTBF : 21,16 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Tests de compatibilité électromagnétique

• Décharge électrostatique (IEC 61000-4-2) : ±8 kV contact, ±15 kV air (niveau 4)
• Transitoires électriques rapides (IEC 61000-4-4) : ±2,0 kV ports alimentation/signal (niveau 3)
• Ondes de choc (IEC 61000-4-5) : ±1,0 kV ligne-ligne, ±2,0 kV ligne-terre (niveau 3)
• Immunité aux champs rayonnés (IEC 61000-4-3) : 10 V/m (niveau 3)
• Immunité aux champs magnétiques (IEC 61000-4-8) : 30 A/m (niveau 3)

Alimentation

• Tension d'entrée : 9 à 48 VDC
• Consommation maximale : 6 W environ
• Connecteur : bornier verrouillable 3 broches 5,08 mm
• Protection contre l'inversion de polarité

Caractéristiques physiques

• Dimensions (L × H × P) : 32 × 110 × 90 mm
• Poids : 400 g
• Bouton de réinitialisation intégré
