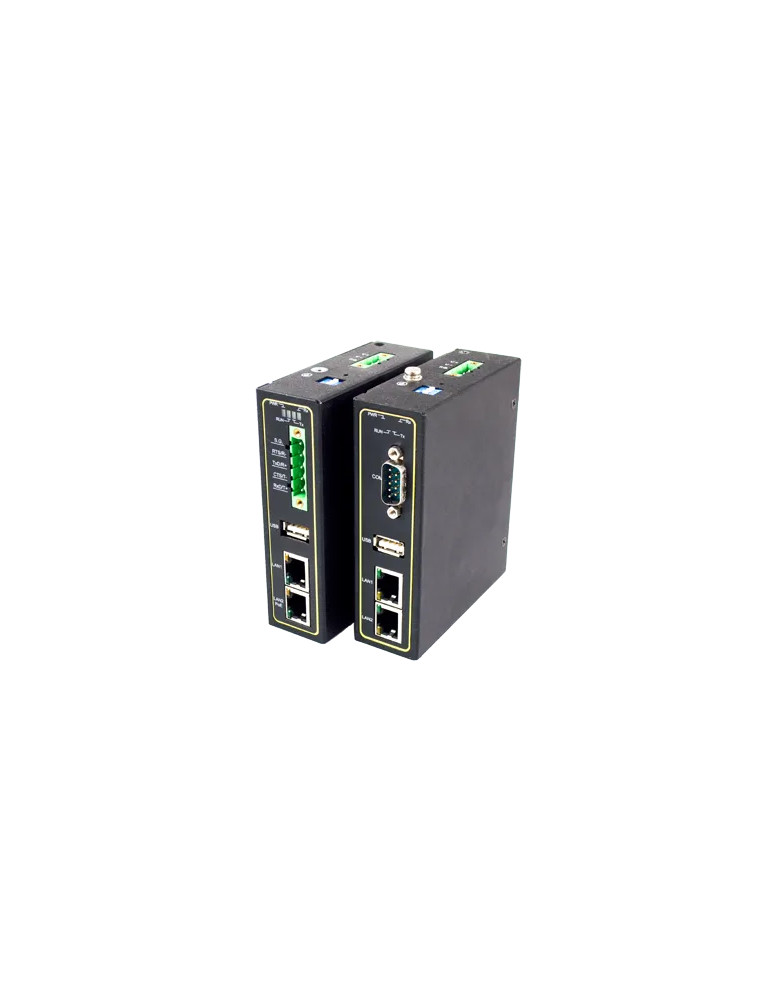

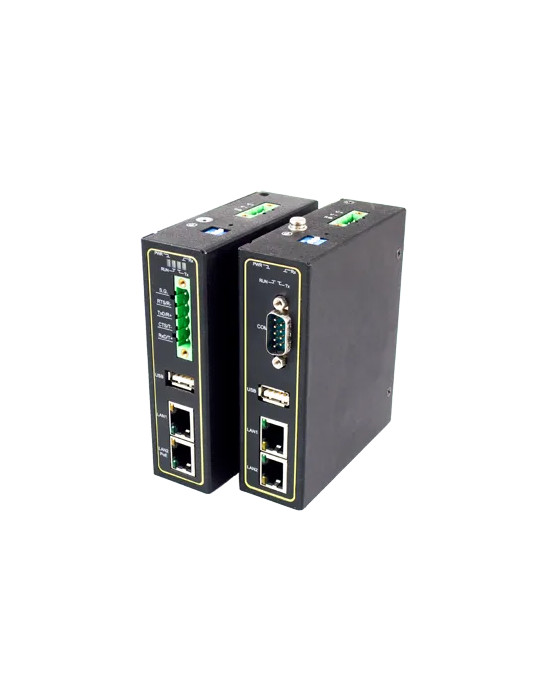

Atop MB5901B-IO-4G-B-EU

Passerelle Modbus industrielle pour la conversion de protocoles

La passerelle Modbus industrielle MB5901B-IO-4G-B-EU d'Atop assure la conversion bi-directionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII. Conçue pour les environnements industriels sévères, elle permet d'intégrer des équipements série existants dans une infrastructure Ethernet moderne. Son boîtier métallique IP30 et sa plage de température étendue de -40°C à 85°C garantissent une fiabilité optimale dans les applications critiques.

Infrastructure matérielle robuste

Le MB5901B-IO-4G-B-EU dispose de 2 ports Ethernet RJ45 10/100 Mbps Fast Ethernet et d'1 port série DB9 configurable en RS-232, RS-422 ou RS-485 par logiciel. La passerelle intègre également 1 port USB 2.0 Type A haute vitesse OTG. L'alimentation s'effectue via une entrée 9-48 VDC sur bornier à vis 3 broches verrouillable de 5,08 mm, avec protection contre l'inversion de polarité. La consommation maximale est de 6 W environ.

Conversion et routage Modbus

La passerelle supporte la conversion entre tous les protocoles Modbus (TCP, RTU, ASCII) sur l'ensemble de ses interfaces matérielles. Elle peut fonctionner en mode serveur ou client Modbus TCP côté Ethernet (jusqu'à 16 clients et 32 connexions esclaves simultanées), et en mode maître ou esclave Modbus RTU/ASCII côté série. Le routage d'ID Modbus permet d'intégrer des configurations matérielles complexes dans une architecture réseau simplifiée.

Fonctions avancées et redondance réseau

Le MB5901B-IO-4G-B-EU intègre le protocole IEEE 802.1D-2004 RSTP pour assurer la redondance réseau en cas de perte de liaison. Il supporte également SNMP v1/v2c/v3, le remappage d'ID virtuel, le mode VirtualCOM et la gestion des exceptions. La configuration s'effectue via interface Web, console Telnet ou utilitaire Windows. La mise à jour du firmware peut être réalisée à distance.

Sécurité des communications

La passerelle intègre des mécanismes de sécurité avancés avec le support d'OpenVPN (client/serveur) et IPsec VPN (point à point ou point à site) offrant un débit VPN allant jusqu'à 37,9 Mbps. Ces fonctions de chiffrement permettent une utilisation sécurisée sur Internet, protégeant contre les attaques malveillantes, l'interception de données et le contrôle à distance non autorisé des équipements Modbus.

Caractéristiques du port série

• Connecteur DB9 avec sélection logicielle RS-232/422/485
• Débit : 1 200 à 921 600 bps configurable
• Bits de données : 5, 6, 7, 8 (configurable)
• Bits d'arrêt : 1, 2 (configurable)
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS

Protocoles et standards réseau

Le MB5901B-IO-4G-B-EU supporte les protocoles IPv4, ICMP, TCP, UDP, client DHCP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, SMTP/TLS, PPTP, RFC2217 et IEEE 802.1D-2004 RSTP. Le logiciel de redirection VirtualCOM est disponible pour Windows et Linux.

Protection EMC industrielle

La passerelle répond aux normes industrielles les plus strictes :

• ESD (IEC 61000-4-2) : ±8 kV contact, ±15 kV air (niveau 4)
• EFT (IEC 61000-4-4) : ±2,0 kV ports alimentation, signal (niveau 3)
• Surtension (IEC 61000-4-5) : ±1,0 kV ligne-ligne, ±2,0 kV ligne-terre (niveau 3)
• Immunité rayonnée (IEC 61000-4-3) : 10 V/m (niveau 3)
• Immunité conduite (IEC 61000-4-6) : 10 V rms (niveau 3)
• Champ magnétique (IEC 61000-4-8) : 30 A/m (niveau 3)

Montage et installation

Le boîtier métallique IP30 en SPCC de dimensions 32 × 110 × 90 mm (poids 400 g) se monte sur rail DIN. Un kit de montage mural est disponible en option. Un bouton de réinitialisation est intégré au boîtier. Le MB5901B-IO-4G-B-EU offre une garantie de 5 ans et un MTBF de 21,16 ans (calcul selon MIL-HDBK-217F).

Certifications et conformité

Le MB5901B-IO-4G-B-EU est conforme aux normes EN60950-1:2006, EN62368-1 (sécurité), FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4 (CEM), ainsi qu'aux directives RoHS et REACH. Il répond également aux normes de test mécanique IEC 60068-2-27 (chocs), IEC 60068-2-32 (chutes) et IEC 60068-2-64 (vibrations).
