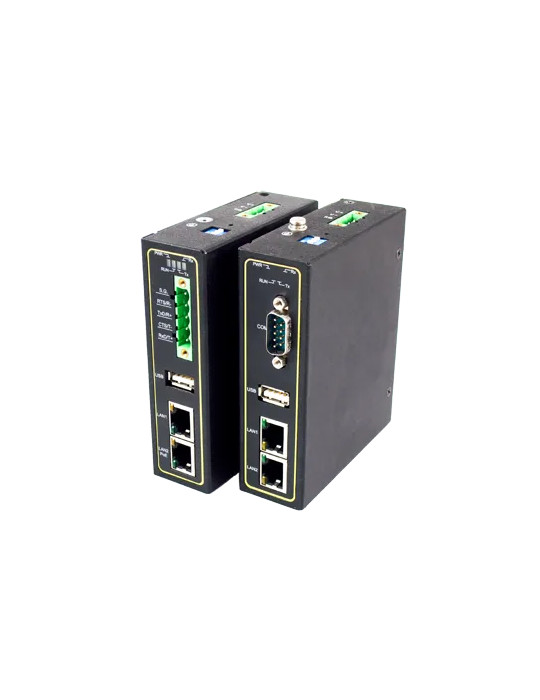

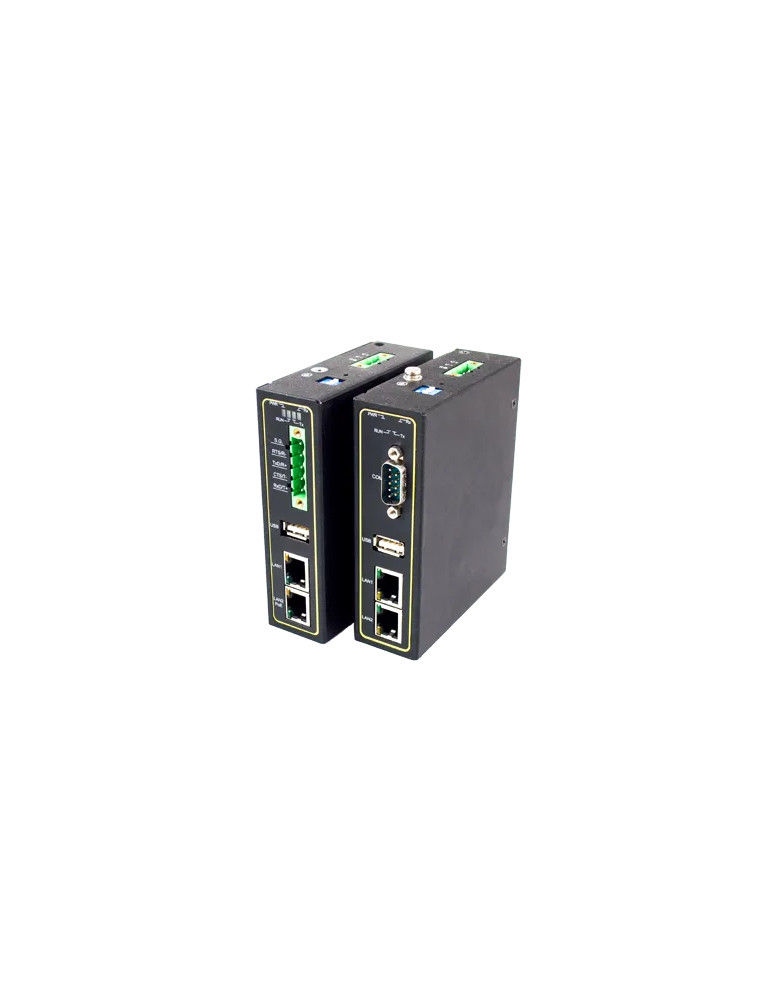

Atop MB5901B-IO-4G-EU

La passerelle Atop MB5901B-IO-4G-EU assure la conversion et le routage des protocoles Modbus au sein de votre infrastructure industrielle. Conçue pour les environnements exigeants, cette passerelle garantit l'interopérabilité entre vos équipements Modbus série et Ethernet, quelle que soit la plage de température.

Architecture matérielle complète

Cette passerelle dispose de 2 ports Ethernet RJ45 10/100Mbps conformes aux standards IEEE 802.3 et IEEE 802.3u. L'interface série unique supporte les standards RS-232/422/485 sélectionnables par logiciel, avec connecteur DB9 à 9 broches. Un port USB 2.0 Type-A haute vitesse en mode OTG complète l'équipement. Le débit série est configurable de 1 200 à 921 600 bps, avec paramétrage des bits de données (5, 6, 7, 8), des bits de stop (1, 2) et du contrôle de flux (None, Xon/Xoff, RTS/CTS).

Conversion et routage Modbus

La MB5901B-IO-4G-EU effectue la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII sur l'ensemble des interfaces matérielles supportées. Elle fonctionne en mode serveur ou client Modbus TCP, ainsi qu'en mode maître ou esclave Modbus RTU/ASCII. La passerelle prend en charge jusqu'à 16 clients Modbus TCP simultanés et 32 connexions esclaves maximum. Le routage d'identifiants Modbus permet d'intégrer des configurations matérielles complexes dans une architecture réseau simplifiée.

Sécurité et redondance intégrées

La passerelle intègre le chiffrement OpenVPN (client/serveur) et IPsec VPN (peer-to-peer ou peer-to-side) avec un débit VPN allant jusqu'à 37,9 Mbps, autorisant un usage sécurisé sur Internet. Le protocole RSTP IEEE 802.1D-2004 assure la redondance des liens sur le réseau local. Les protocoles de gestion SNMP v1/v2c/v3, HTTP, HTTPS, Telnet et SMTP/TLS facilitent la configuration et la supervision à distance.

Fonctionnalités avancées

La MB5901B-IO-4G-EU supporte le remappage d'identifiants virtuels, le mode VirtualCOM sous Windows et Linux (RFC2217), ainsi que la gestion des exceptions Modbus. L'utilitaire de configuration Windows, l'interface web et la console Telnet permettent un paramétrage complet. La mise à jour du firmware à distance simplifie la maintenance. Les protocoles IPv4, ICMP, TCP, UDP, DHCP Client et PPTP sont pris en charge.

Robustesse industrielle

Le boîtier métallique IP30 en SPCC résiste aux environnements industriels difficiles. Les dimensions compactes (32 x 110 x 90 mm) et le montage sur rail DIN ou en saillie (kit optionnel) facilitent l'installation. La passerelle fonctionne de -40 à +85°C avec une humidité relative de 5 à 95 % (sans condensation).

Alimentation et protection

L'alimentation s'effectue par connecteur à bornier verrouillable 3 broches 5,08 mm, acceptant une tension d'entrée de 9 à 48 VCC. Le courant d'entrée atteint 0,65 A à 9 VCC pour une consommation maximale de 6 W environ. Une protection contre l'inversion de polarité équipe l'alimentation. Un bouton de réinitialisation est présent sur le boîtier.

Certifications et fiabilité

La MB5901B-IO-4G-EU est certifiée EN60950-1:2006, EN62368-1 pour la sécurité, et FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4 pour la compatibilité électromagnétique. Elle répond aux normes de tenue aux chocs IEC 61000-4-2 (décharge électrostatique ±8 kV contact/±15 kV air), IEC 61000-4-4 (transitoires ±2,0 kV) et IEC 61000-4-5 (surtensions ±2,0 kV). Le MTBF est de 21,16 ans selon MIL-HDBK-217F. L'équipement est conforme RoHS et REACH, avec une garantie constructeur de 5 ans.

• 2 ports Ethernet RJ45 10/100Mbps IEEE 802.3/802.3u
• 1 port série DB9 RS-232/422/485 configurable par logiciel
• 1 port USB 2.0 Type-A haute vitesse OTG
• Conversion bidirectionnelle Modbus TCP/RTU/ASCII
• Jusqu'à 16 clients Modbus TCP et 32 connexions esclaves
• Chiffrement OpenVPN et IPsec VPN (débit VPN 37,9 Mbps)
• Redondance RSTP IEEE 802.1D-2004
• SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, SMTP/TLS
• Mode VirtualCOM Windows/Linux (RFC2217)
• Alimentation 9-48 VCC, protection inversion de polarité
• Température de fonctionnement -40 à +85°C
• Boîtier IP30 métallique SPCC
• Montage rail DIN ou mural (kit optionnel)
• Garantie 5 ans, MTBF 21,16 ans
