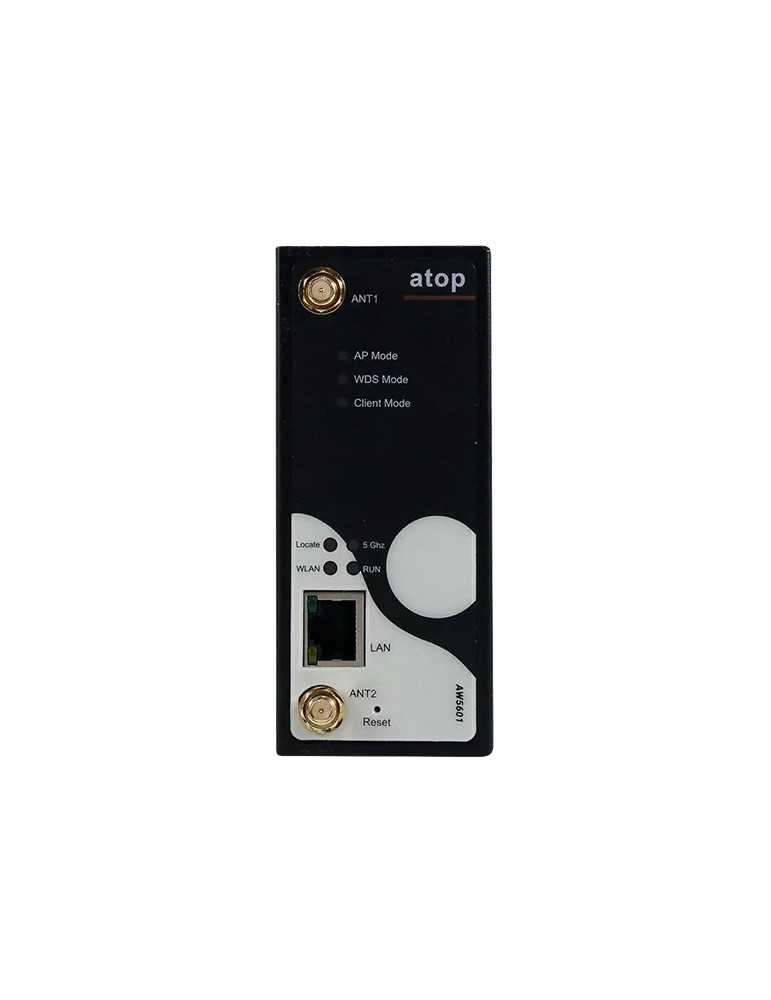

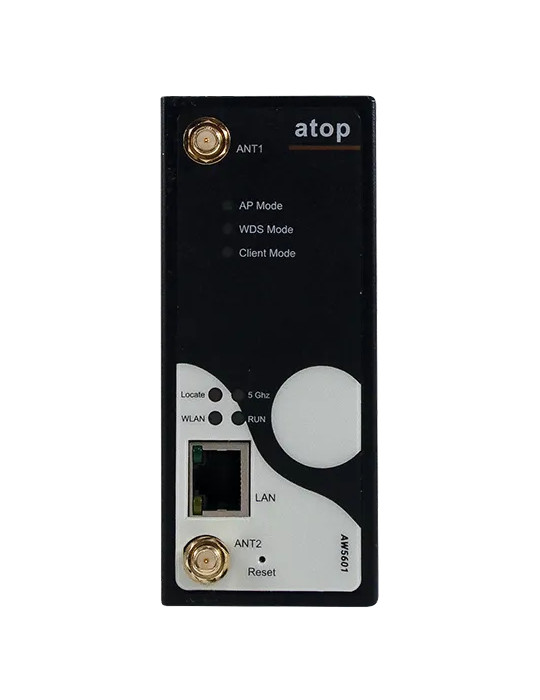

Atop AW5601-PoE-IC

Point d'accès Wi-Fi industriel pour AGV/AMR avec Flash Roaming et mode PROFINET Transparent

Le point d'accès Atop AW5601-PoE-IC est conçu pour répondre aux exigences des applications d'automatisation industrielle nécessitant une connectivité sans fil robuste et à faible latence. Ce modèle intègre le mode Industrial Communication, qui combine trois fonctionnalités avancées : le Flash Roaming avec basculement inférieur à 25 ms en 2,4 GHz (moins de 5 ms en 5 GHz), le mode PROFINET Transparent permettant le passage de paquets PROFINET dans un environnement NAT/NAPT, et le marquage VLAN. Le modèle AW5601-PoE-IC dispose également d'une alimentation PoE PD (802.3at) pour simplifier l'installation dans les environnements où l'alimentation électrique est contrainte. Avec sa plage de température de fonctionnement de -30°C à +70°C, il est adapté aux environnements industriels extrêmes.

Flash Roaming pour applications AGV et AMR

Dans les environnements industriels, les systèmes mobiles comme les AGV (Automated Guided Vehicles) ou AMR (Autonomous Mobile Robots) doivent maintenir une connectivité constante même lors du passage entre plusieurs points d'accès. Le Flash Roaming du AW5601-PoE-IC assure une latence de basculement inférieure à 25 ms en bande 2,4 GHz et inférieure à 5 ms en bande 5 GHz, minimisant ainsi l'impact sur les opérations en transit. Cette fonctionnalité est disponible uniquement en mode Industrial Communication (IC). L'AW5601 prend également en charge le roaming Wi-Fi standard (802.11r) avec un temps de basculement inférieur à 100 ms.

Mode PROFINET Transparent pour environnements NAT

Les systèmes AGV fonctionnent souvent comme de petits réseaux locaux avec traduction d'adresses réseau (NAT/NAPT) pour économiser les adresses IP globalement valides. Cependant, de nombreux automates programmables utilisent des paquets PROFINET qui peuvent être perdus lors de la traduction d'adresses. Le mode PROFINET Transparent du AW5601-PoE-IC permet aux communications PROFINET explicitement autorisées de traverser un environnement NAT/NAPT, offrant ainsi efficacité et efficience dans les systèmes AGV. Ce mode inclut également la qualité de service (QoS) PROFINET.

Connectivité Wi-Fi 802.11a/g/n/ac avec transmission longue portée

Le AW5601-PoE-IC prend en charge les standards 802.11a/g/n/ac avec un débit maximal de 867 Mbps en 802.11ac. Il fonctionne en bandes 2,4 GHz et 5 GHz pour une flexibilité d'application. Le point d'accès dispose de deux connecteurs RP-SMA(M) pour antennes externes et utilise une configuration MIMO 2T2R. Les antennes fournies offrent un gain de 3 dBi en 2,4 GHz et 5 dBi en 5 GHz. L'utilisation de la bande 5 GHz réduit les interférences avec les équipements sans fil existants et facilite l'extension des systèmes. Le point d'accès assure une transmission longue portée pouvant atteindre 150 m à 30 Mbps et jusqu'à 3 km à 70 Mbps avec antenne directionnelle.

Modes de fonctionnement polyvalents

Le AW5601-PoE-IC prend en charge plusieurs modes de fonctionnement pour s'adapter à différentes topologies réseau :

• AP (Access Point) : mode point d'accès standard
• Client : connexion à un réseau Wi-Fi existant
• WDS Bridge : pont sans fil entre réseaux
• WDS Hybrid (Répéteur) : distribution depuis un WDS Root vers plusieurs WDS Hybrids et appareils sans fil, avec partage de la même adresse MAC, SSID et canal
• Industrial Communication : mode spécialisé combinant Flash Roaming, PROFINET Transparent et marquage VLAN

Sécurité sans fil et réseau

Le point d'accès intègre un chiffrement de pointe avec prise en charge des protocoles WPA/WPA2/WPA3 PSK et Enterprise. La fonctionnalité d'isolation des clients permet de créer un réseau virtuel entre clients sans fil, facilitant le contrôle de communication et l'exclusion des logiciels malveillants. Le dispositif offre également des fonctions de pare-feu et filtrage. Le AW5601-PoE-IC est conforme à la norme EN18031 selon la directive RED.

Connectivité et protocoles réseau

Le AW5601-PoE-IC dispose d'1 port Ethernet 10/100/1000 Mbps avec alimentation PoE PD 802.3at intégrée. Il prend en charge un large éventail de protocoles industriels et réseau : IPv4, TCP, UDP, ICMP, ARP, DHCP Server/Client, DNS, SMTP, SNMP v1/v2/v3, NTP, SNTP, Syslog, HTTP/HTTPS, TFTP, NAT/NAPT/Static NAT, et STP/RSTP en mode forwarding. Le système d'alertes et notifications inclut l'envoi par e-mail et trap SNMP.

Caractéristiques d'alimentation

Le AW5601-PoE-IC accepte une alimentation 12 à 48 VCC via un bloc à bornier verrouillable à 3 broches, avec une consommation maximale d'environ 6,72 W. Le modèle dispose également d'une alimentation PoE PD selon la norme 802.3at, offrant une flexibilité d'installation. La protection contre l'inversion de polarité est intégrée. Le courant d'entrée est de 0,56 A à 12 VCC.

Construction robuste pour environnements industriels extrêmes

Le boîtier métallique compact (47 × 110 × 90 mm) offre un indice de protection IP30 et peut être monté sur rail DIN ou sur mur (kit optionnel). La plage de température de fonctionnement de -30°C à +70°C (température de stockage : -40°C à +85°C) et l'humidité relative ambiante de 5 % à 95 % à 55°C (sans condensation) permettent l'utilisation dans des environnements industriels sévères. Le dispositif intègre un bouton de réinitialisation.

Conformité et tests CEM rigoureux

Le AW5601-PoE-IC répond aux normes EN55032:2015/A11:2020, EN61000-6-4:2007+A1:2011, EN55035:2017/A11:2020, EN61000-6-2:2005+AC:2005 et CNS15936 pour la compatibilité électromagnétique. Il est conforme aux normes radio FCC 15.247, FCC 15E 15.407, EN 301893, EN 300328 et NCC LP0002. Les tests d'immunité incluent décharge électrostatique (±4 kV contact, ±8 kV air), susceptibilité rayonnée (10 V/m de 80 MHz à 1 GHz, 3 V/m de 1,4 à 6 GHz), transitoires électriques rapides (±1 kV), surtension (±0,5 kV ligne à ligne, ±1 kV ligne à terre), immunité conduite (10 V de 150 kHz à 80 MHz) et champ magnétique 50/60 Hz (30 A/m). Le dispositif respecte également les normes de sécurité IEC/EN 62368-1, CNS15598-1 et les tests mécaniques IEC 60068-2-27 (chocs), IEC 60068-2-32 (chute libre) et IEC 60068-2-6 (vibrations).

Gestion et configuration simplifiées

La configuration du AW5601-PoE-IC s'effectue via l'utilitaire de gestion ATOP ou une interface Web intuitive. Le point d'accès intègre une fonction watchdog pour garantir la fiabilité du système et dispose de fonctions de diagnostic d'état. La gestion centralisée peut être effectuée via le logiciel NIMBL pour simplifier l'administration de multiples équipements. Le dispositif bénéficie d'une garantie de 5 ans et est conforme RoHS.
