Point d'accès Wi-Fi industriel 5 GHz 802.11ac avec port Gigabit PoE PD 802.3at et boîtier IP30 pour températures étendues de -30 à +70°C.

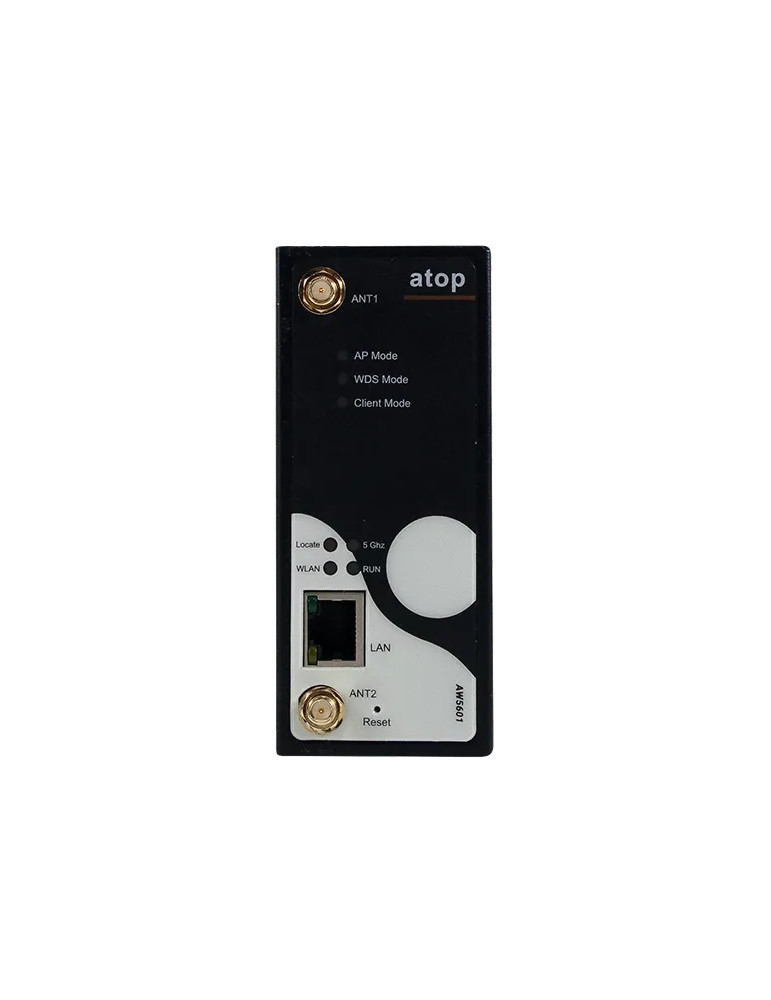

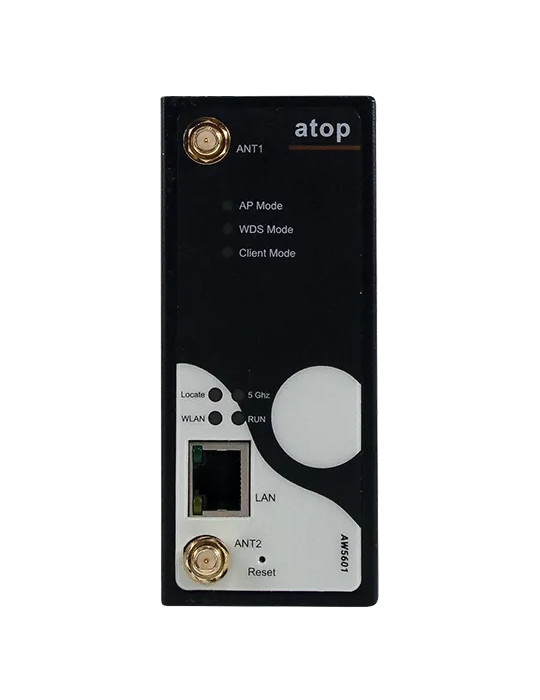

L'Atop AW5601-PoE est un point d'accès Wi-Fi industriel 5 GHz conçu pour les environnements difficiles. Il combine connectivité sans fil IEEE 802.11a/g/n/ac et alimentation PoE PD IEEE 802.3at pour une installation simplifiée dans les infrastructures industrielles nécessitant une connectivité sans fil robuste.
Architecture Wi-Fi 5 GHz et modes d'exploitation
Le point d'accès supporte les standards IEEE 802.11a (5 GHz), 802.11g (2.4 GHz), 802.11n (2.4 GHz/5 GHz) et 802.11ac (5 GHz). Il propose plusieurs modes d'exploitation : AP (point d'accès), Client, WDS Bridge et WDS Hybrid (répéteur). Le mode WDS permet de distribuer le réseau depuis un WDS Root vers plusieurs WDS Hybrid et équipements sans fil, formant un réseau étendu avec les mêmes adresse MAC, SSID et canal Wi-Fi.
Connectivité et alimentation PoE
L'AW5601-PoE dispose d'1 port Ethernet 10/100/1000 Mbps avec support PoE PD IEEE 802.3at (jusqu'à 25,5 W). Ce port permet la transmission des données et l'alimentation via un seul câble Ethernet. Une alimentation alternative 12-48 VDC est également possible via bornier à vis sécurisé 3 broches.
Système d'antennes et performances radio
Le point d'accès intègre une architecture radio 2T2R MIMO avec 2 connecteurs RP-SMA mâles pour antennes externes. Les antennes fournies offrent un gain de 5 dBi en 5 GHz. Les débits atteignent jusqu'à 867 Mbps en 802.11ac, 300 Mbps en 802.11n et 54 Mbps en 802.11a/g.
Sécurité sans fil et gestion réseau
La sécurité Wi-Fi repose sur les protocoles WPA/WPA2/WPA3 en mode PSK ou Enterprise. Le point d'accès intègre l'isolation client et des fonctions de pare-feu/filtrage. Les alertes peuvent être envoyées par email ou trap SNMP. Les protocoles supportés incluent IPv4, TCP, UDP, DHCP Server/Client, DNS, SMTP, SNMP v1/v2/v3, NTP, HTTP/HTTPS, NAT/NAPT/Static NAT et STP/RSTP (forwarding).
Bandes de fréquences et canaux
En 2.4 GHz : canaux 1–13 (2412–2472 MHz) pour 802.11g/n 20 MHz, canaux 3–11 pour 802.11n 40 MHz. En 5 GHz Band 1 : canal 36 (5180 MHz) pour 802.11a/n, canal 38 pour 802.11n 40 MHz, canal 42 pour 802.11ac 80 MHz. Les puissances d'émission varient selon le standard et la bande (jusqu'à 18,72 dBm en 2.4 GHz 802.11n, jusqu'à 15,98 dBm en 5 GHz 802.11ac).
Boîtier industriel et montage
Le boîtier métallique compact 47 × 110 × 90 mm offre une protection IP30. Le montage s'effectue sur rail DIN ou en fixation murale (kit optionnel). Un bouton de réinitialisation est intégré. La protection contre l'inversion de polarité est assurée.
Plage de température et robustesse
L'AW5601-PoE fonctionne de -30°C à +70°C, avec stockage de -40°C à +85°C et humidité relative de 5 à 95% sans condensation à 55°C. Il résiste aux tests de chocs (IEC 60068-2-27), chute libre (IEC 60068-2-32) et vibrations (IEC 60068-2-6).
Conformité électromagnétique et normes industrielles
Le point d'accès est conforme aux normes EMC EN55032:2015/A11:2020, EN61000-6-4:2007+A1:2011, EN55035:2017/A11:2020 et EN61000-6-2:2005. Il satisfait les tests ESD (±4 kV contact, ±8 kV air), immunité rayonnée (10 V/m 80-1000 MHz, 3 V/m 1.4-6 GHz), EFT (±1 kV), surtension (±1 kV ligne-terre), immunité conduite (10 V 150 kHz-80 MHz) et champ magnétique (30 A/m). Certifications radio : FCC 15.247, FCC 15.407, EN 301893, EN 300328. Conformité EMF EN 62311:2008 et sécurité IEC/EN 62368-1. Garantie 5 ans, conforme RoHS et EN18031.
Configuration et gestion
La configuration s'effectue via interface Web UI ou utilitaire de gestion ATOP. Les fonctions de diagnostic incluent le statut système et le watchdog.
