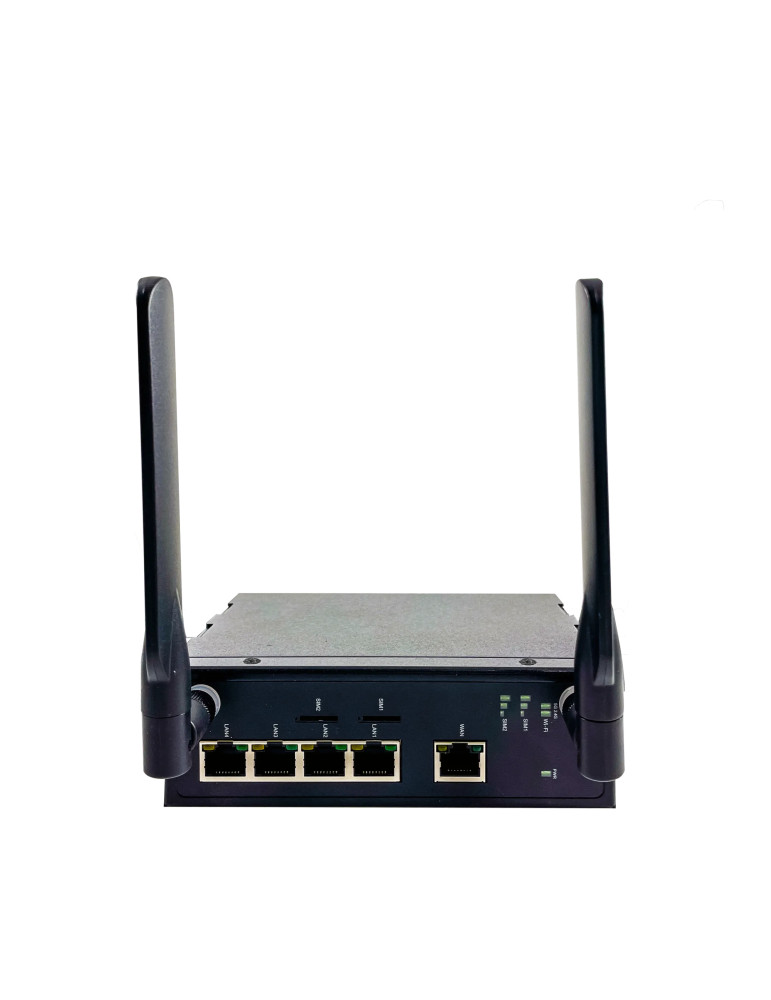

Atop AWR5805

Routeur Wi-Fi mesh industriel haute performance pour infrastructures critiques

Le routeur Wi-Fi mesh Atop AWR5805 combine performances radio, puissance de calcul et robustesse pour les déploiements industriels exigeants. Conçu pour étendre et sécuriser les réseaux sans fil dans les environnements hostiles, il intègre un CPU quad-core ARM Cortex-A7, une connectivité Wi-Fi 5 AC wave 2 bi-bande (2,4 GHz et 5 GHz) avec technologie MU-MIMO 2×2, et une interface réseau Gigabit complète (1 port WAN + 4 ports LAN).

Ce routeur se distingue par sa capacité à fonctionner en mode mesh auto-adaptatif : le réseau ajuste dynamiquement sa topologie pour maintenir la connectivité même en cas de changement de conditions radio ou de panne d'un nœud. Idéal pour les sites distribués, les installations mobiles ou les applications nécessitant une couverture Wi-Fi étendue.

Architecture matérielle robuste et interfaces complètes

L'AWR5805 embarque un CPU ARM Cortex-A7 quad-core qui offre la puissance nécessaire pour traiter le filtrage pare-feu, le routage, le transfert de paquets et les mécanismes de sécurité sur des flux importants. Le watchdog matériel garantit la résilience face aux blocages logiciels.

Côté Wi-Fi, l'interface radio Wi-Fi 5 (802.11ac wave 2) supporte les standards 802.11a/b/g/n sur les bandes 2,4 GHz et 5 GHz, avec MU-MIMO 2×2 (2 flux) pour des débits crêtes atteignant 867 Mbps. Deux antennes SMA mâle permettent l'optimisation de la couverture selon les contraintes du site.

Le bloc Ethernet comprend :

• 1 port WAN 10/100/1000 Mbps (RJ45)
• 4 ports LAN 10/100/1000 Mbps (RJ45)

L'appareil dispose également d'un slot micro-SD pour le stockage local de logs ou de configurations, d'un bouton de réinitialisation et d'indicateurs LED pour l'alimentation, l'activité Wi-Fi (2,4 GHz et 5 GHz), LAN et WAN.

Alimentation flexible et montage polyvalent

L'AWR5805 accepte une alimentation CC de 12 à 48 V (plage étendue : 10,8 à 52,8 VDC) via bornier à vis 3 pôles, avec protection contre l'inversion de polarité. La consommation reste inférieure à 18 W.

Le routeur supporte également l'alimentation par PoE PD (Power Device) IEEE 802.3at mode A, ce qui facilite son déploiement dans des zones sans infrastructure électrique locale.

Le boîtier métallique (IP30) mesure 145 × 120 × 46 mm et pèse 726 g. Il se monte sur rail DIN ou en applique murale grâce à un kit optionnel, offrant une intégration simple dans les armoires électriques ou les environnements industriels.

Fonctionnalités réseau et sécurité avancées

L'AWR5805 prend en charge un large éventail de protocoles et services réseau :

• IPv4 et IPv6 : double pile pour compatibilité maximale
• Modes WAN : client DHCP, IP statique, PPPoE
• DHCP serveur pour la distribution d'adresses sur le réseau LAN
• VLAN 802.1Q, QoS, VRRP pour la segmentation et la redondance
• Protocoles industriels : NTP, DNS, MQTT
• Accès distant sécurisé : Telnet, SSH, SCP, HTTP, HTTPS, SNMP v1/v2/v3

Le pare-feu intégré offre :

• Listes de contrôle d'accès (ACL)
• Transfert de port (port forwarding)
• Prévention des attaques réseau

Côté VPN, l'AWR5805 supporte IPsec, OpenVPN, L2TP, serveur PPTP et GRE pour établir des tunnels chiffrés sécurisés entre sites distants ou vers des serveurs centraux.

Modes Wi-Fi et fonction mesh auto-adaptative

Le routeur peut fonctionner en mode point d'accès (AP) 802.11a/b/g/n/ac ou en mode Wi-Fi mesh. En configuration mesh, plusieurs routeurs AWR5805 créent un réseau maillé auto-organisé où chaque nœud peut relayer le trafic des autres. Si un nœud devient inaccessible (interférence, déplacement, panne), le réseau recalcule automatiquement les chemins de transmission pour maintenir la connectivité.

La sécurité Wi-Fi repose sur les standards OWE, WPA-PSK, WPA2-PSK et WPA3-PSK (SAE) pour protéger les échanges radio.

Fiabilité et redondance WAN

Pour garantir la continuité de service, l'AWR5805 intègre des mécanismes de redondance WAN : en cas de défaillance du lien Ethernet WAN, le routeur peut basculer automatiquement sur une interface WAN secondaire. Cette fonction est particulièrement utile dans les applications critiques où la perte de connectivité Internet doit être évitée.

Un planificateur d'opérations permet de contrôler l'activation des services selon des plages horaires définies.

Gestion et diagnostic

La configuration s'effectue via interface Web, Telnet ou SSH. Les mises à jour du firmware se réalisent depuis l'interface Web. Le système offre plusieurs destinations de journalisation : stockage sur carte SD, logger distant, flash locale.

Les outils de diagnostic incluent :

• Ping, Traceroute, Nslookup
• Statistiques en temps réel : mémoire, utilisation WAN, activité Wi-Fi, trafic LAN
• SNMP v1/v2/v3 pour l'intégration dans les plateformes de supervision

Résistance industrielle et certifications

L'AWR5805 est conçu pour les environnements industriels sévères :

• Température de fonctionnement : -40 à +75 °C
• Humidité relative : 5 à 95 % (sans condensation)
• Tests EMC et chocs conformes aux normes IEC 61000-4 (ESD, RS, EFT, surtension, immunité conduite, champ magnétique), IEC 60068-2 (chocs, chutes, vibrations)
• Certifications : EN62368-1 (sécurité), EN55032/EN55024 (EMC), EN300328/EN301893 (Wi-Fi), FCC Part 15B/C/E, EN62311 (MPE), RoHS, REACH, Conflict Mineral Free

Garantie constructeur : 5 ans.

Applications typiques

• Extension de réseaux Wi-Fi industriels : couvrir de grandes surfaces ou des sites complexes grâce au mesh
• Sites distants et déportés : raccordement IP sécurisé de bâtiments annexes, locaux techniques, zones de production
• Infrastructures mobiles : véhicules, engins mobiles, applications de transport
• Réseaux industriels multi-sites : interconnexion VPN chiffrée de plusieurs unités de production
• Installations critiques : redondance WAN, filtrage pare-feu et VPN pour protéger les données sensibles
