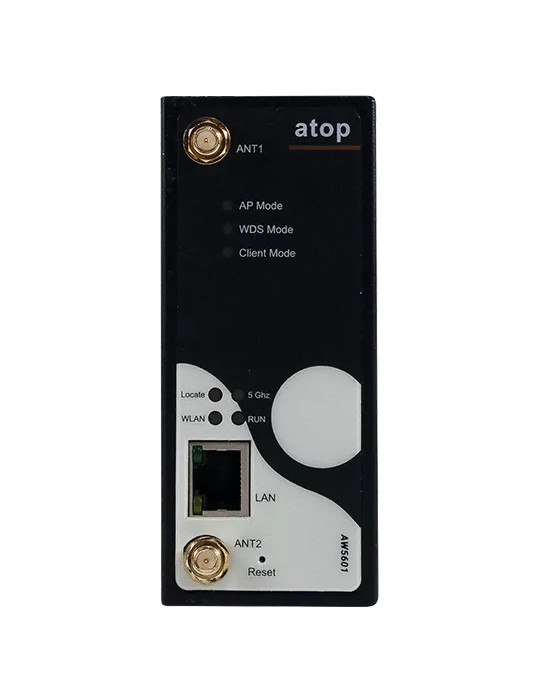

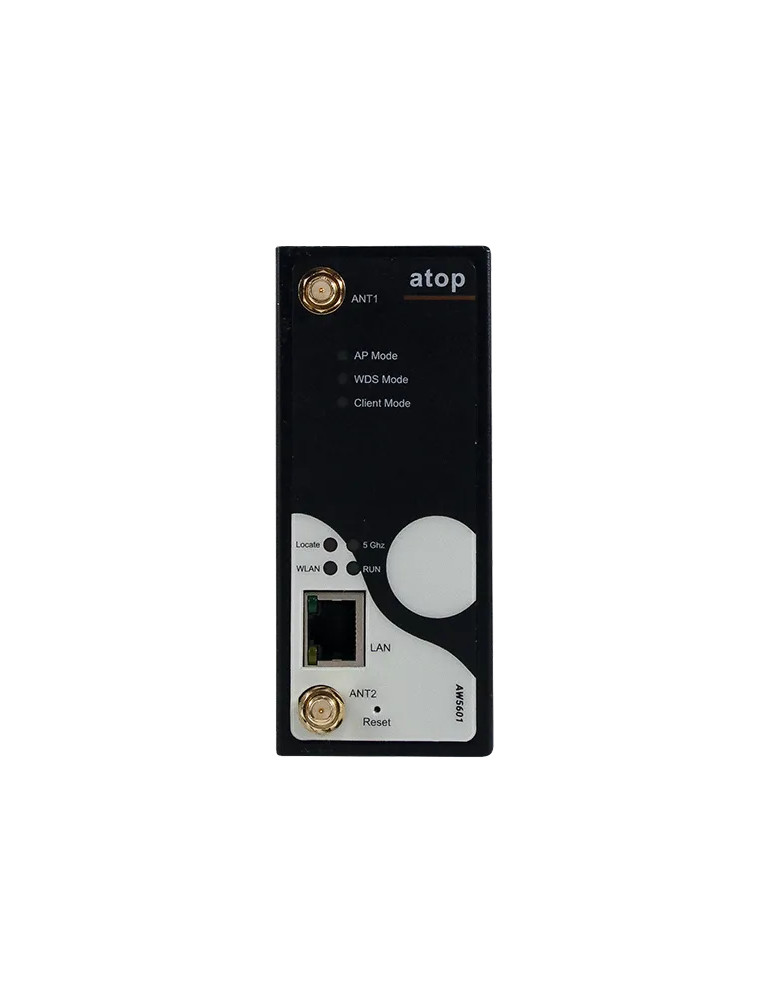

Atop AW5601-IC

Point d'accès Wi-Fi industriel avec mode Industrial Communication intégré

Le Atop AW5601-IC est un point d'accès Wi-Fi industriel robuste conçu pour les environnements difficiles. Il intègre un mode Industrial Communication combinant des fonctions avancées essentielles pour l'automatisation industrielle : Flash Roaming, PROFINET Transparent et VLAN Tagging. Ce mode modifie la transmission des paquets pour répondre aux exigences des applications critiques telles que les AGV (Automated Guided Vehicle) et AMR (Autonomous Mobile Robot).

Fonctionnant sur les bandes 2,4 GHz (802.11g/n) et 5 GHz (802.11a/n/ac), l'AW5601-IC offre des débits jusqu'à 867 Mbps en 802.11ac. Il dispose de 2 connecteurs RP-SMA(M) pour antennes externes (3 dBi à 2,4 GHz, 5 dBi à 5 GHz) et d'1 port Ethernet Gigabit 10/100/1000 Mbps.

Flash Roaming pour applications mobiles critiques

L'AW5601-IC intègre la fonction Flash Roaming qui réduit la latence de commutation réseau à moins de 25 ms à 2,4 GHz et moins de 5 ms à 5 GHz (en mode IC). Cette performance garantit la continuité des processus critiques lors du déplacement d'équipements mobiles (AGV, AMR) au-delà de la zone de couverture d'un seul point d'accès.

PROFINET Transparent pour environnements NAT

Le mode PROFINET Transparent permet le passage de paquets PROFINET explicitement autorisés dans des environnements NAT/NAPT, où ces paquets seraient normalement perdus lors de la translation d'adresses. Cette fonctionnalité est essentielle pour les systèmes AGV configurés en petits réseaux locaux avec translation d'adresses pour économiser les IP globalement valides.

Modes de fonctionnement polyvalents

Au-delà du mode Industrial Communication, l'AW5601-IC supporte plusieurs modes de fonctionnement :

• AP (Access Point) : point d'accès standard
• Client : connexion à un réseau Wi-Fi existant
• WDS Bridge : distribution depuis un WDS Root vers plusieurs WDS Hybrid
• WDS Hybrid (Repeater) : extension de réseau sans fil

Le mode WDS permet de créer un réseau sans fil étendu où Root et Hybrids partagent la même adresse MAC, SSID et canal, offrant une topologie flexible supérieure aux AP simples.

Portée et performances étendues

L'AW5601-IC offre une transmission longue distance jusqu'à 150 m à 30 Mbps avec antenne omnidirectionnelle, et jusqu'à 3 km à 70 Mbps avec antenne directionnelle. La configuration MIMO 2T2R optimise la fiabilité et le débit dans les environnements industriels.

Sécurité renforcée pour applications industrielles

Le boîtier intègre des protocoles de chiffrement avancés WPA/WPA2/WPA3 PSK/Enterprise, ainsi que des fonctions d'isolation des clients et de filtrage/pare-feu pour créer des réseaux virtuels entre clients sans fil. La conformité à la norme EN18031 (directive RED) garantit un niveau de sécurité adapté aux environnements critiques.

Gestion centralisée et supervision complète

L'AW5601-IC se configure via interface Web ou ATOP Management Utility. Il prend en charge la gestion centralisée via le logiciel NIMBL. Les protocoles de supervision incluent SNMP v1/v2/v3, Syslog et notifications par email et trap SNMP. Les protocoles supportés couvrent IPv4, TCP, UDP, DHCP Server/Client, DNS, NTP, HTTP/HTTPS, TFTP, NAT/NAPT/Static NAT, STP/RSTP (forwarding).

Conception industrielle robuste

Conçu pour les conditions extrêmes, l'AW5601-IC fonctionne de -30°C à +70°C avec une humidité relative de 5 % à 95 % (non condensante à 55°C). Le boîtier métallique IP30 (dimensions 47 × 110 × 90 mm) se monte sur rail DIN ou mur (kit optionnel). L'alimentation 12-48 VDC (terminal à vis 3 pôles verrouillable) avec protection contre les inversions de polarité consomme environ 6,72 W maximum.

Conformité EMC et certifications industrielles

Le point d'accès répond aux normes EN55032, EN61000-6-4, EN55035, EN61000-6-2 et supporte des tests sévères : décharges électrostatiques (ESD) ±4 kV contact/±8 kV air, transitoires électriques rapides (EFT) ±1,0 kV, surtensions (Surge) ±1,0 kV, champs magnétiques 30 A/m. Certifications radio FCC 15.247/15.407, EN 301893, EN 300328. Garantie 5 ans, conformité RoHS.

Applications types

• AGV et AMR en automatisation industrielle
• Robotique mobile avec exigences de latence faible
• Réseaux sans fil étendus en environnements difficiles
• Infrastructures PROFINET sur réseau Wi-Fi avec NAT
• Installations industrielles nécessitant Flash Roaming
