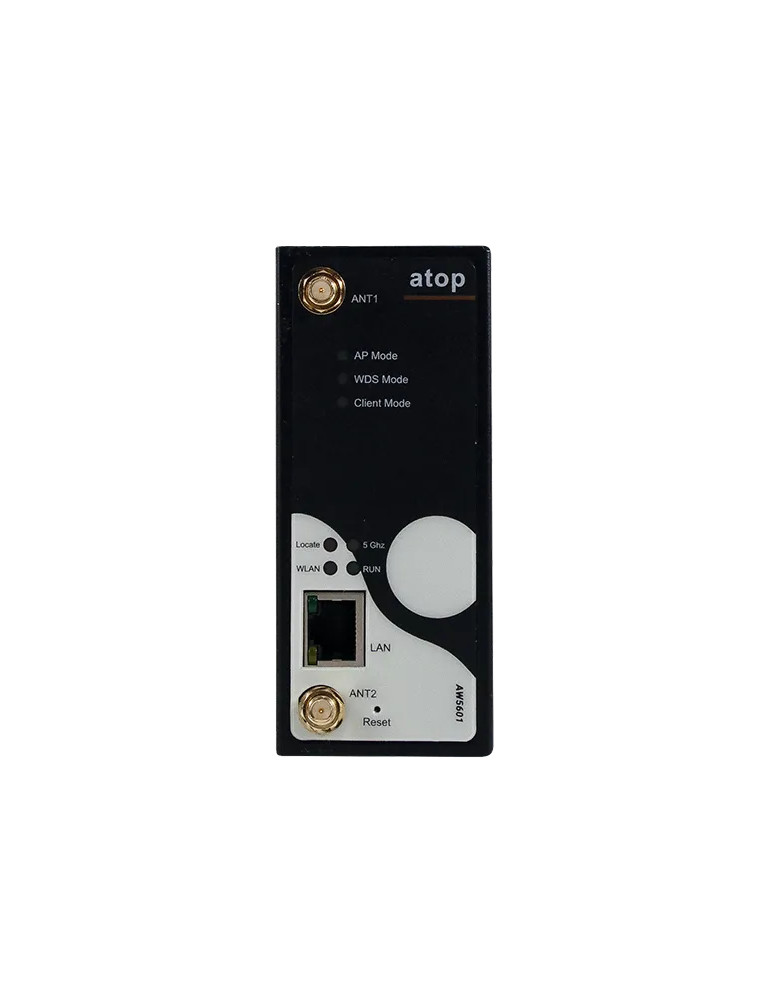

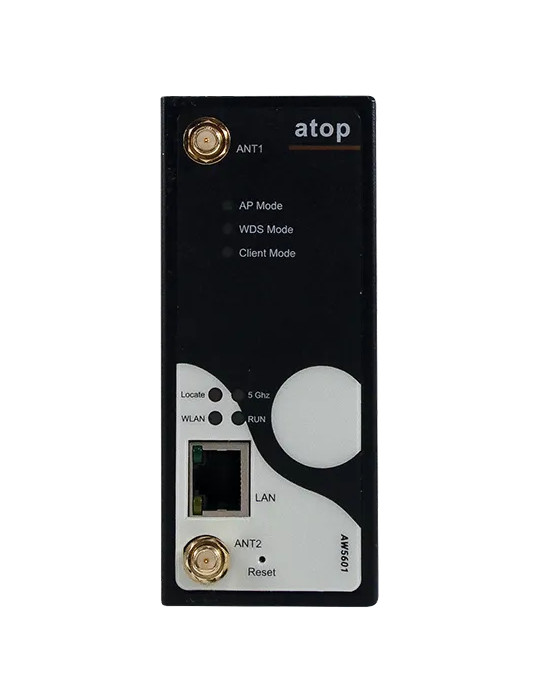

Atop AW5601

Point d'accès Wi-Fi industriel bi-bande pour infrastructures critiques

Le point d'accès Wi-Fi industriel Atop AW5601 déploie une connectivité sans fil robuste dans les environnements opérationnels exigeants. Conçu pour fonctionner entre -30 et +70°C, ce modèle bi-bande (2,4 et 5 GHz) s'intègre naturellement dans les architectures d'automatisation industrielle, les applications de transport et les installations soumises à des contraintes thermiques ou électromagnétiques sévères. Son boîtier compact IP30 se fixe sur rail DIN, offrant un gain de place précieux dans les armoires de commande.

Grâce à sa compatibilité 802.11a/g/n/ac et son architecture MIMO 2T2R avec deux connecteurs RP-SMA(M), l'AW5601 atteint 867 Mbps en 802.11ac (5 GHz, 80 MHz). La bande 5 GHz limite les interférences avec les équipements existants en 2,4 GHz, tandis que le double choix de fréquence garantit une couverture adaptée aux contraintes du site. Les modes de fonctionnement AP, Client et WDS offrent une flexibilité de topologie réseau : un WDS Root partage SSID, canal et adresse MAC sans fil avec plusieurs WDS Hybrid, formant un réseau étendu sans ajout d'infrastructure filaire lourde.

Spécifications techniques du point d'accès AW5601

• Norme Wi-Fi : 802.11a (5 GHz), 802.11g (2,4 GHz), 802.11n (2,4/5 GHz), 802.11ac (5 GHz)
• Débit maximal : 867 Mbps (802.11ac), 300 Mbps (802.11n), 54 Mbps (802.11a/g)
• Architecture radio : MIMO 2T2R, 2× connecteurs RP-SMA(M)
• Gain antenne : 3 dBi (2,4 GHz), 5 dBi (5 GHz)
• Bandes de fréquence : 2,4 GHz (2412–2472 MHz, canaux 1–13) et 5 GHz bande 1 (canal 36 à 5180 MHz, en 20/40/80 MHz selon la norme)
• Port Ethernet : 1× 10/100/1000 Mbps (support PoE PD 802.3at optionnel selon variante)
• Modes de fonctionnement : AP, Client, WDS, WDS Hybrid (répéteur), Industrial Communication
• Sécurité sans fil : WPA/WPA2/WPA3 PSK et Enterprise, isolation des clients, pare-feu/filtrage
• Protocoles : IPv4, TCP, UDP, ICMP, ARP, DHCP Server/Client, DNS, SMTP, SNMP v1/v2/v3, NTP, SNTP, Syslog, HTTP/HTTPS, TFTP, NAT/NAPT/Static NAT, STP/RSTP (forwarding)
• Alertes : email, trap SNMP
• Configuration : ATOP Management Utility, interface Web
• Alimentation : 12–48 VDC, bornier verrouillable 3 pôles, consommation max. 6,72 W (0,56 A @ 12 VDC), protection contre inversion de polarité
• Température de fonctionnement : -30 à +70°C
• Température de stockage : -40 à +85°C
• Humidité relative : 5 à 95 % sans condensation (55°C)
• Boîtier : IP30, dimensions 47 × 110 × 90 mm
• Montage : rail DIN, fixation murale (kit optionnel)
• Conformité EMC : EN55032:2015/A11:2020, EN61000-6-4:2007+A1:2011, EN55035:2017/A11:2020, EN61000-6-2:2005, CNS15936
• Conformité radio : FCC 15.247, FCC 15.407, EN 301893, EN 300328, NCC LP0002
• Sécurité : IEC/EN 62368-1, CNS15598-1, EN18031
• Tests environnementaux : choc IEC 60068-2-27, chute libre IEC 60068-2-32, vibrations IEC 60068-2-6
• Garantie : 5 ans
• Conformité RoHS : oui

Applications et variantes disponibles

L'Atop AW5601 existe en plusieurs variantes. Le modèle de base (référence 1P1AW560100001G) intègre le roaming standard (802.11r, < 100 ms). La variante AW5601-P (1P1AW560100002G) ajoute le support PoE PD 802.3at, simplifiant l'installation dans les armoires équipées de switchs PoE. Les versions AW5601-IC (1P1AW560100003G) et AW5601-P-IC (1P1AW560100004G, avec PoE PD) embarquent le mode Industrial Communication, combinant Flash Roaming (< 25 ms @ 2,4 GHz, < 5 ms @ 5 GHz), transparence PROFINET (transmission de paquets PROFINET dans un environnement NAT/NAPT) et prise en charge des tags VLAN. Ce dernier mode s'adresse aux applications AGV/AMR où la latence de basculement (handover) entre points d'accès est critique et où la cohabitation de paquets PROFINET avec une architecture NAT est indispensable.

En mode WDS, l'AW5601 Root et ses Hybrids partagent la même adresse MAC sans fil, le même SSID et le même canal, formant un réseau étendu qui simplifie la gestion et améliore la couverture sans multiplier les infrastructures filaires. Les systèmes mobiles (AGV, chariots automatisés) bénéficient ainsi d'une continuité de service avec une latence de basculement minimale, préservant la stabilité des échanges PROFINET ou autres protocoles industriels.

Centralisez la supervision avec le logiciel NIMBL

Le logiciel NIMBL d'Atop centralise la configuration et la supervision des équipements réseau industriels, y compris les points d'accès AW5601. Cette plateforme unique réduit les temps de déploiement et facilite les opérations de maintenance à distance, critères décisifs dans les infrastructures multi-sites ou géographiquement dispersées.
