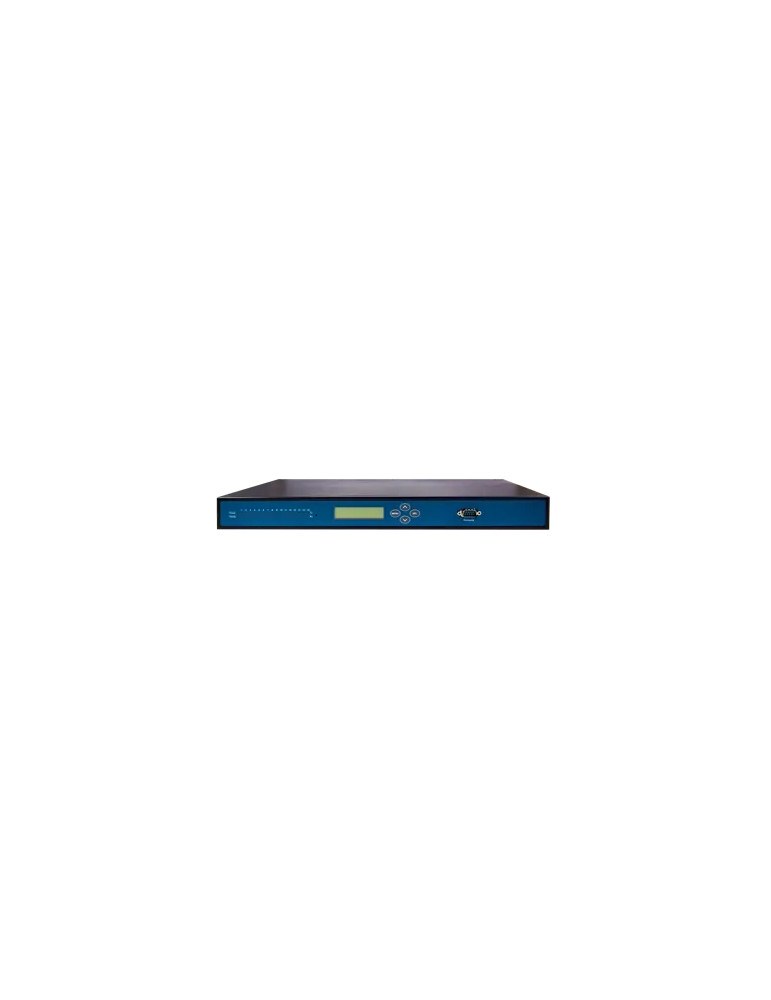

Atop SE5916-US

Connectivité série industrielle pour la supervision et le contrôle

Le convertisseur série SE5916-US d'Atop offre une passerelle pour intégrer vos équipements série à un réseau Ethernet industriel. Avec 16 ports RJ45 configurables en RS-232/422/485, il permet la supervision à distance d'automates, terminaux de données, scanners de codes-barres et autres équipements série. Conçu pour les environnements industriels exigeants, il intègre redondance réseau et sécurité VPN dans un boîtier rack 19" compact.

Caractéristiques techniques

• 16 ports série RJ45 configurables RS-232/422/485 par logiciel
• Débit série jusqu'à 921 600 bps
• 2 ports Ethernet 10/100BASE-T(X) RJ45
• Modes dual-subnet ou redondance réseau
• Protocoles : IPv4, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217
• Modes de communication : TCP Server (4 connexions), TCP Client (2 destinations), UDP (jusqu'à 4 plages IP)
• Redondance intégrée via RSTP (Rapid Spanning Tree Protocol)
• Sécurité : OpenVPN, IPsec (jusqu'à 37,9 Mbps) et PPTP
• Alimentation 100-240 VAC (prise US), IEC 60320-1 C14
• Consommation maximale : 21 W
• 1 sortie relais
• Température de fonctionnement : -20°C à 70°C
• Boîtier rack 19" IP30, dimensions : 436 × 43,5 × 200 mm
• Poids : 3 200 g
• Kit de montage rack inclus

Configuration et administration

• Configuration via navigateur Web, console série, Telnet, utilitaire Windows ou affichage LCM
• Logiciel Virtual COM pour Windows/Linux
• Paramétrage série : bits de données (5/6/7/8), bits d'arrêt (1/2), parité (None/Odd/Even/Space/Mark)
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Protection EMC et sécurité

• Protection contre les décharges électrostatiques (ESD) : ±8 kV contact, ±15 kV air
• Immunité aux transitoires électriques rapides (EFT) : ±4,0 kV (alimentation), ±2,0 kV (ports série)
• Immunité aux surtensions : ±2,0 kV L-L, ±4,0 kV L-E (alimentation AC)
• Immunité aux champs électromagnétiques radiés : 10 V/m
• Protection contre les champs magnétiques : 1 A/m
• Tests de choc, chute et vibration selon MIL-STD-810G
• Conformité RoHS II
• MTBF : 13,95 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Certifications

• Sécurité : EN60950-1:2006, EN62368-1
• EMC : FCC Part 15 Subpart B Class A, EN 55032 Class B, EN 61000-3-2, EN 61000-3-3, EN 55024

Applications

Le SE5916-US est conçu pour la supervision à distance d'équipements série dans les environnements industriels et d'automatisation : automates programmables, IHM, terminaux de données, scanners de codes-barres, équipements de mesure. Sa redondance réseau intégrée et sa sécurité VPN en font une solution adaptée aux infrastructures critiques.
