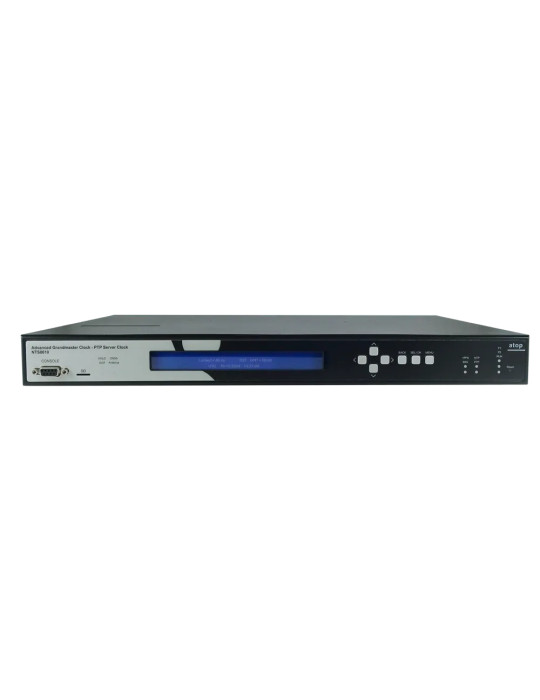

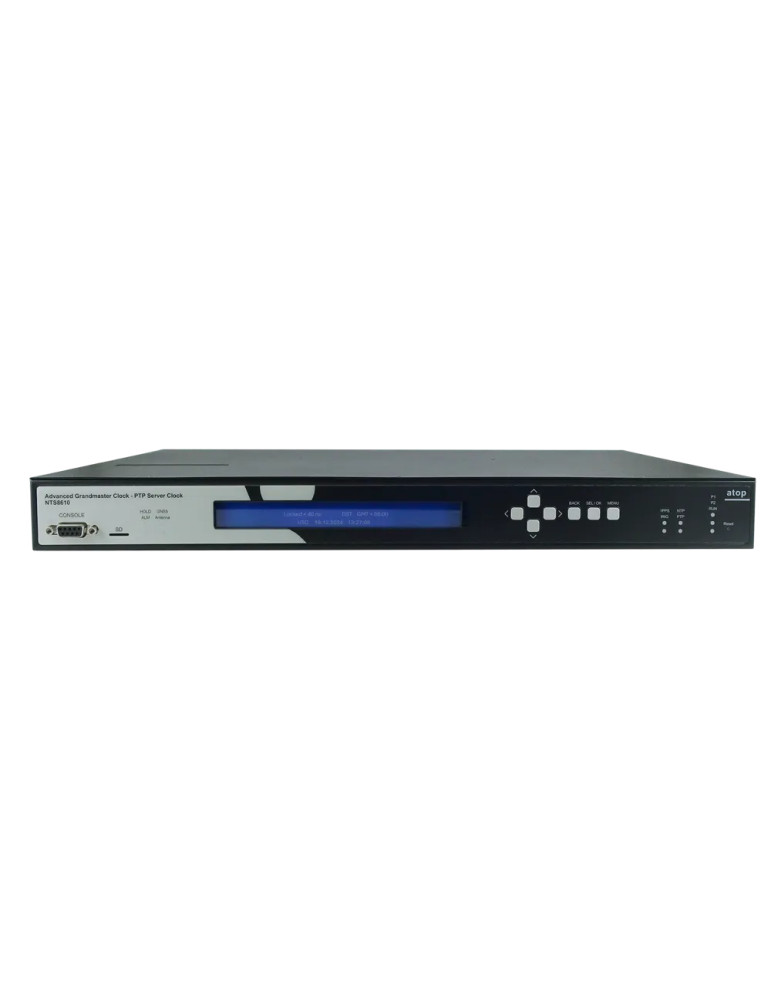

Atop NTS8610-S3

Serveur de temps NTP et Grandmaster IEEE 1588 PTP certifié IEC 61850-3 HV et IEEE 1613

L'Atop NTS8610-S3 est un serveur de temps NTP et Grandmaster IEEE 1588 PTP conçu pour les applications critiques de synchronisation dans les réseaux électriques, télécoms et industriels. Certifié IEC 61850-3 HV et IEEE 1613, il offre jusqu'à quatre fois la protection CEM des standards industriels renforcés, garantissant un fonctionnement fiable dans les environnements soumis à des perturbations électriques, des températures extrêmes et des interférences rayonnées.

Testé et validé par Calnex Solutions, le NTS8610-S3 délivre une précision exceptionnelle : <40 ns pour PRTC-B/PTP et <50 μs pour NTP. Ses performances en mode holdover sont remarquables, avec une dérive inférieure à 0,5 μs sur 8 heures et environ 72 μs sur 7 jours, assurant une synchronisation continue même en cas de perte de la source primaire.

Réception GNSS multi-constellation avec protection anti-brouillage et anti-spoofing

Le NTS8610-S3 intègre un récepteur GNSS prenant en charge jusqu'à trois constellations simultanées (GPS L1, GLONASS L1, BeiDou B1, Galileo E1). Les mécanismes de détection de brouillage et de spoofing permettent au système de basculer automatiquement en mode holdover en cas d'attaque, préservant l'intégrité de la synchronisation. Une protection complète contre les défauts d'antenne (court-circuit, déconnexion) est également assurée.

Supports de profils IEEE 1588 PTP pour réseaux électriques, télécoms et entreprise

Le Grandmaster prend en charge de nombreux profils IEEE 1588 PTP : IEEE C37.238-2011/2017 et IEC/IEEE 61850-9-3:2016 pour les réseaux électriques, ITU-T G.8265.1, G.8275.1 et G.8275.2 pour les télécommunications, IEEE 802.1AS pour AVB/TSN, ainsi que le profil Enterprise. Le support de Synchronous Ethernet (SyncE) améliore la stabilité en fréquence dans les applications télécoms.

Redondance complète et gestion des entrées/sorties de synchronisation

Le NTS8610-S3 offre une redondance système par clustering avec IEC 62439-3 Parallel Redundancy Protocol (PRP), une redondance réseau via bonding et auto-failover des ports combo, ainsi qu'une redondance d'alimentation par modules hot-swappable à large plage de tension d'entrée.

Le module de synchronisation S3 inclus fournit sept canaux configurables :

• Sync1 et Sync2 (BNC) : sorties 1PPS/PPM/PPH, IRIG-B TTL, code horaire AFNOR
• Sync3 (BNC) : sortie 1PPS/PPM/PPH, IRIG-B TTL ou AM (B000~B127), code AFNOR
• Sync4 (BNC) : entrée 1PPS, IRIG-B TTL (B000~B007), code AFNOR TTL
• Sync5 (BNC) : entrée IRIG-B AM modulé (B120~B127), code AFNOR modulé
• Sync6 (TB3) : entrée/sortie IRIG-B RS-485 (B000~B007), code AFNOR RS-485
• Sync7 (ST fibre) : sortie 1PPS/PPM/PPH, IRIG-B TTL, code AFNOR

La compensation des délais d'antenne, de câblage et de sorties IRIG-B/PPS est entièrement configurable au niveau du Grandmaster, simplifiant la gestion des installations et éliminant le besoin d'ajustements individuels sur chaque équipement connecté.

Interfaces réseau et gestion

Le NTS8610-S3 dispose de quatre ports Gigabit Ethernet : deux ports combo (10/100/1000BASE-T RJ45 ou 100/1000Base-X SFP) compatibles PTP et NTP, et deux ports de gestion 10/100BASE-T NTP-capable. L'écran LCD 40×2 et les boutons de contrôle intégrés permettent la configuration locale. Les connexions sont orientées vers l'arrière pour une gestion optimisée du câblage en rack 1U 19 pouces.

Caractéristiques techniques principales

• Grandmaster IEEE 1588 PTP et serveur NTP haute précision
• Certifications IEC 61850-3 HV et IEEE 1613
• Plage de température de fonctionnement : -40 à +85 °C
• Protection IP40, altitude jusqu'à 5100 m
• Certification MIL-STD-810F pour fiabilité environnementale et transport
• Récepteur GNSS multi-constellation (GPS, GLONASS, BeiDou, Galileo) avec anti-brouillage et anti-spoofing
• Précision : <40 ns PRTC-B/PTP, <50 μs NTP (validée Calnex)
• Holdover : <0,5 μs/8 heures, <72 μs/7 jours
• Profils PTP : C37.238, 61850-9-3, G.8265.1, G.8275.1/2, 802.1AS, Enterprise
• Support SyncE (G.8261, G.8262, G.8264)
• Module S3 : 7 canaux configurables (1PPS, IRIG-B TTL/AM/RS-485/Fiber, AFNOR)
• Deux ports combo Gigabit Ethernet (RJ45 ou SFP) compatibles PTP/NTP
• Deux ports de gestion 10/100BASE-T NTP-capable
• Redondance système (PRP), réseau (bonding, failover) et alimentation (modules hot-swappable)
• Écran LCD 40×2 avec boutons de contrôle pour configuration locale
• Relais d'alarme, console série DB9, slot micro-SD
• Garantie standard 5 ans, extensible à 10 ans
