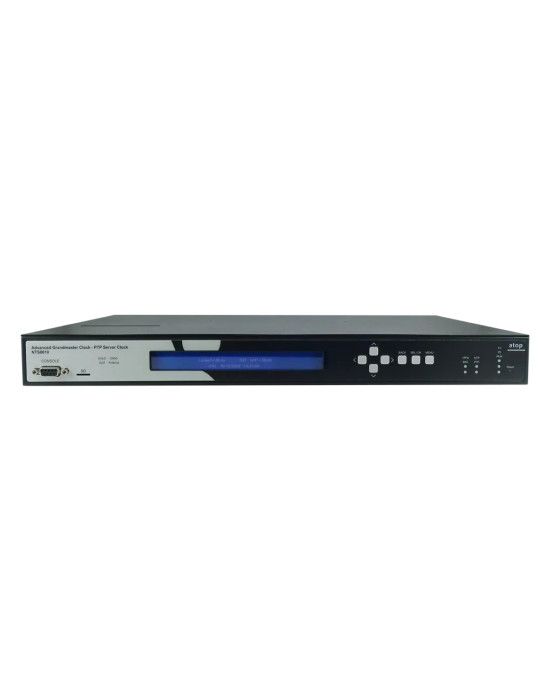

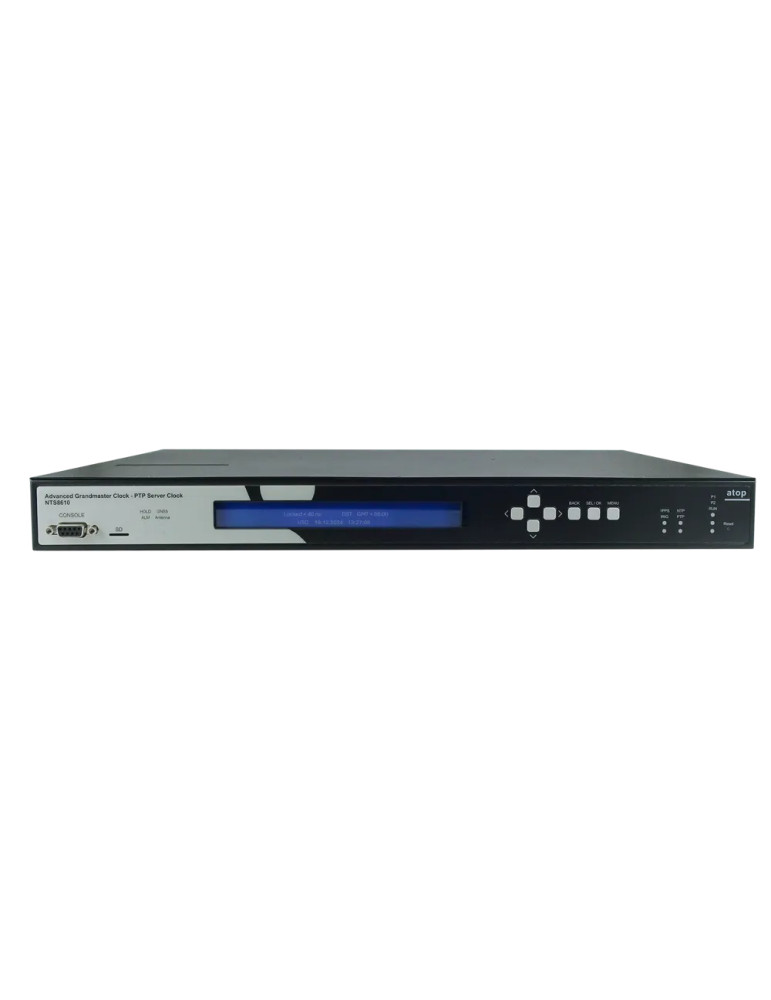

Atop NTS8610M-S2

Le NTS8610M-S2 est un serveur de temps et horloge maîtresse IEEE 1588 PTP conçu pour les environnements industriels critiques. Certifié IEC 61850-3 HV et IEEE 1613, il garantit une fiabilité exceptionnelle dans les sous-stations électriques, réseaux de télécommunication et infrastructures industrielles soumises à des contraintes électromagnétiques et thermiques sévères. Sa plage de fonctionnement de -40 à +85 °C et sa protection IP40 assurent une disponibilité continue dans les conditions les plus exigeantes.

Performance temporelle validée

Le NTS8610M-S2 offre une précision temporelle éprouvée et validée par Calnex Solutions :

• Précision PTP PRTC-B < 40 ns
• Précision NTP < 50 μs (40 μs en moyenne)
• Performance en holdover < 0,5 μs sur 8 heures, < 72 μs sur 7 jours
• 1PPS et IRIG-B TTL : ±40 ns par rapport à l'UTC
• IRIG-B AM : ±1 μs, IRIG-B RS-485 : ±100 ns

Récepteur GNSS multi-bandes avec OSNMA

Le modèle NTS8610M intègre un récepteur GNSS multi-constellation et multi-bandes, compatible avec GPS (L1C/A, L2C, L5), Galileo (E1, E5a, E5b), BeiDou (B1I, B2I, B2a), GLONASS (L1OF) et NavIC (L5), permettant la réception simultanée de quatre constellations. La variante OSNMA supporte l'authentification des messages de navigation Galileo pour une protection renforcée contre l'usurpation (spoofing). Le récepteur détecte également le brouillage (jamming), les courts-circuits et déconnexions d'antenne, et bascule automatiquement en mode holdover OCXO en cas d'anomalie.

Profils IEEE 1588 PTP et synchronisation fréquentielle

Le NTS8610M-S2 supporte une large gamme de profils de synchronisation adaptés aux secteurs de l'énergie, des télécommunications, de l'audiovisuel et de l'entreprise :

• Énergie électrique : IEEE C37.238-2011, C37.238-2017, IEC/IEEE 61850-9-3:2016
• Télécommunications : ITU-T G.8265.1, G.8275.1, G.8275.2
• Réseaux sensibles au temps : IEEE 802.1AS
• Profil Enterprise pour infrastructures IT
• Support SyncE (ITU-T G.8261, G.8262, G.8264 ESMC) pour la stabilité fréquentielle

Module de synchronisation S2

Le module S2 offre six canaux de synchronisation configurables :

• Sync1 à Sync2 (BNC) : 1PPS/PPM/PPH, IRIG-B TTL (IEEE 1344, C37.118.1), code temps AFNOR, horodatage ASCII
• Sync3 à Sync5 (BNC) : 1PPS/PPM/PPH, IRIG-B TTL (B000-B007), IRIG-B AM (B120-B127), code temps AFNOR, horodatage ASCII
• Sync6 (TB3) : IRIG-B RS-485 (B000-B007), code temps AFNOR RS-485

Les sorties IRIG-B supportent les formats démodulés (TTL, RS-485) pour une précision maximale et modulés (AM) pour les transmissions longue distance et la compatibilité avec les équipements existants. La sortie 1PPS est essentielle pour les applications IEC 61850.

Redondance complète et haute disponibilité

Le NTS8610M-S2 intègre plusieurs niveaux de redondance :

• Redondance réseau : protocole IEC 62439-3 PRP (Parallel Redundancy Protocol) sans perte de paquets
• Redondance des liaisons : bonding et basculement automatique (failover) sur ports combo
• Redondance d'alimentation : deux modules à échange à chaud (hot-swappable) avec large plage de tension d'entrée

Interfaces réseau et gestion

Équipement réseau Ethernet :

• Deux ports combo Gigabit : 10/100/1000BASE-T RJ45 ou 100/1000BASE-X SFP, compatibles PTP et NTP, support SyncE
• Deux ports de gestion : 10/100BASE-T RJ45, compatibles NTP
• Écran LCD 40×2 caractères avec boutons de contrôle (Up, Down, Left, Right, Menu, Enter, Back)
• Port console DB9, slot micro-SD
• Relais d'alarme : contact NC/NO, 24-250 VDC, 3 A max, 75 VA max

Compensation des délais et intégrité temporelle

Le NTS8610M-S2 intègre des mécanismes de compensation des délais pour maintenir la précision temporelle :

• Compensation du délai d'antenne (câbles longs)
• Compensation des délais de sortie IRIG-B et PPS

Ces réglages centralisés au niveau du Grandmaster évitent la configuration individuelle de chaque IED, simplifiant le déploiement et garantissant la synchronisation de tous les équipements connectés.

Antennes GNSS compatibles

Plusieurs antennes actives sont disponibles pour le NTS8610M-S2 (modules multi-bandes) :

• Antenne bi-bande 59903031G : GPS L1C/A ou L5, Galileo E1/E5a/E5b, BeiDou B1I/B2a, GLONASS L1OF, NavIC L5, gain LNA 40 dB min, IP69K
• Antenne multi-bandes 59902851G : GPS L1C/A/L2C/L5, Galileo E1/E5a/E5b, BeiDou B1I/B2I/B2a, GLONASS L1OF, NavIC L5, gain LNA 37 dB min, IP69K
• Antenne anti-jamming multi-bandes 59903021G : GPS L1C/A/L2C/L5, Galileo E1/E5b, BeiDou B1I/B2I/B2a, GLONASS L1OF, NavIC L5, gain LNA 40 dB min, IPX9K

Toutes les antennes sont conçues pour un fonctionnement entre -40 et +85 °C, certifiées MIL-STD-810F, avec alimentation 2,5 à 16 VDC. Les longueurs de câbles maximales atteignent 250 m (LMR-400 avec amplificateur). Pour les transmissions IRIG-B RS-485 longue distance, le convertisseur série-fibre SF63 permet d'atteindre 2 km via fibre optique.

Caractéristiques environnementales et certifications

• Température de fonctionnement : -40 à +85 °C
• Protection : IP40
• Altitude : jusqu'à 5 100 m
• Certifications : IEC 61850-3 HV, IEEE 1613, MIL-STD-810F (fiabilité environnementale et transport)
• Garantie standard : 5 ans, extensible à 10 ans

Applications

Le NTS8610M-S2 est déployé dans les infrastructures critiques nécessitant une synchronisation temporelle précise et certifiée :

• Sous-stations électriques haute tension (IEC 61850, IEEE C37.238)
• Réseaux de télécommunication (ITU-T G.8275.1/2, SyncE)
• Systèmes d'automatisation industrielle
• Réseaux audiovisuels et AVB/TSN (IEEE 802.1AS)
• Infrastructures d'entreprise nécessitant une horloge de référence fiable
