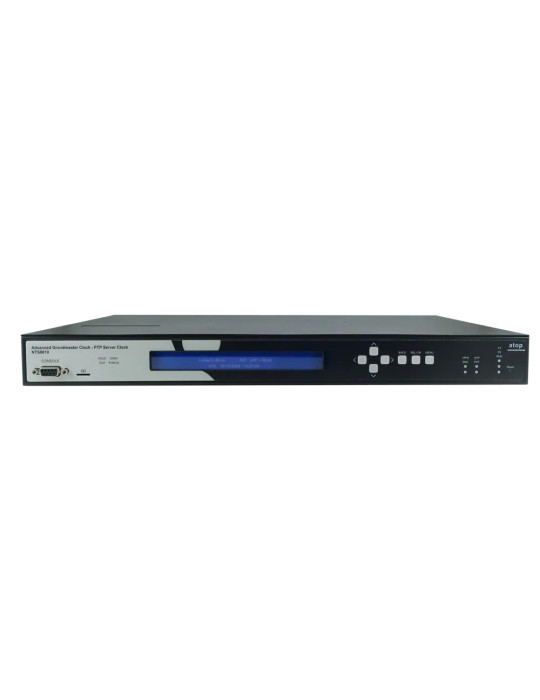

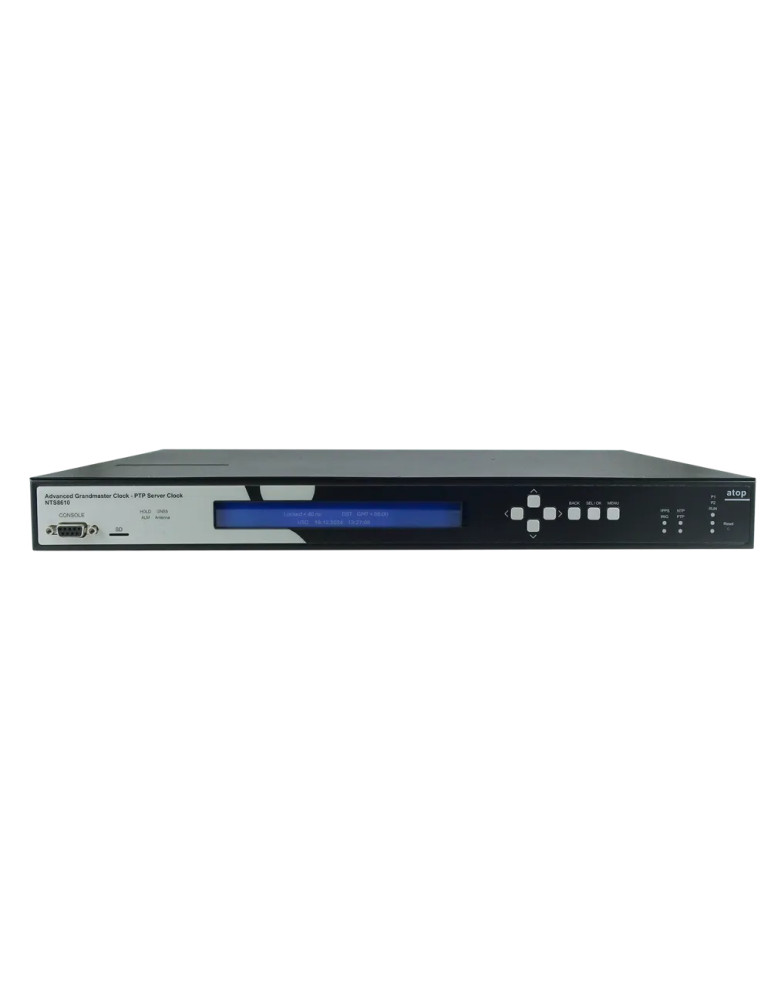

Atop NTS8610M-S3

Serveur NTP et Grandmaster IEEE 1588 PTP haute précision pour infrastructures critiques

L'Atop NTS8610M-S3 est un serveur de temps NTP et Grandmaster IEEE 1588 PTP conçu pour les environnements critiques des sous-stations électriques, réseaux de télécommunications et systèmes d'automatisation. Première solution au monde certifiée simultanément IEC 61850-3 HV et IEEE 1613, elle garantit une protection EMC jusqu'à quatre fois supérieure aux standards industriels classiques, assurant un fonctionnement fiable dans des environnements exposés au bruit électrique, aux températures extrêmes et aux perturbations rayonnées.

Testé et validé par Calnex Solutions, leader des tests de synchronisation réseau, ce Grandmaster délivre une précision PRTC-B/PTP inférieure à 40 ns et une précision NTP inférieure à 50 μs. Ses performances en maintien autonome (holdover) sont exceptionnelles : dérive inférieure à 0,5 μs sur 8 heures et environ 72 μs sur 7 jours, garantissant la continuité de la synchronisation temporelle même en cas de perte de la source primaire.

Réception multi-constellation GNSS avec protection anti-brouillage et anti-usurpation

Le NTS8610M-S3 intègre un récepteur GNSS multi-bande supportant jusqu'à quatre constellations simultanées : GPS (L1C/A, L2C ou L5), Galileo (E1, E5a ou E5b), BeiDou (B1I, B2I ou B2a), GLONASS (L1OF) et NavIC (L5). La réception sur plusieurs bandes permet la vérification croisée des signaux, détectant les tentatives d'usurpation (spoofing) et de brouillage (jamming) avec bascule automatique en mode holdover OCXO. Le système inclut également une détection de défaut d'antenne (court-circuit et déconnexion) pour préserver l'intégrité de la synchronisation temporelle.

La variante OSNMA du NTS8610M-S3 prend en charge Galileo OSNMA, permettant de vérifier l'authenticité des messages de navigation Galileo reçus et renforçant la confiance et la fiabilité de la synchronisation temporelle pour les infrastructures critiques.

Module S3 : entrées et sorties IRIG-B configurables

Le module de synchronisation S3 équipant cette référence offre sept canaux configurables :

• Sync1 et Sync2 (BNC) : deux sorties configurables (1PPS/PPM/PPH, IRIG-B TTL, code temporel AFNOR)
• Sync3 (BNC) : une sortie configurable (1PPS/PPM/PPH, IRIG-B TTL B000~B007, IRIG-B AM B120~B127, code temporel AFNOR)
• Sync4 (BNC) : une entrée configurable (IRIG-B TTL B000~B007, 1PPS, code temporel AFNOR TTL)
• Sync5 (BNC) : une entrée modulée configurable (IRIG-B AM B120~B127, code temporel AFNOR modulé)
• Sync6 (TB3) : un canal entrée/sortie configurable (IRIG-B RS-485 B000~B007, code temporel AFNOR RS-485)
• Sync7 (ST) : une sortie configurable fibre optique (1PPS/PPM/PPH, IRIG-B TTL, code temporel AFNOR)

Le module S3 offre une compensation des délais d'antenne et de câble pour les sorties IRIG-B et PPS, essentielle pour maintenir la précision temporelle sur de longues distances. Cette compensation centralisée au niveau du Grandmaster simplifie l'installation et garantit la synchronisation de tous les équipements connectés.

Support étendu des profils IEEE 1588 PTP

Le NTS8610M-S3 supporte un large éventail de profils IEEE 1588 PTP :

• Utilities électriques : IEEE C37.238-2011, C37.238-2017, IEC/IEEE 61850-9-3:2016
• Télécommunications : ITU-T G.8265.1, G.8275.1, G.8275.2, SyncE (G.8261, G.8262, G.8264)
• Réseaux AVB/TSN : IEEE 802.1AS
• Entreprise : profil Enterprise standard

Redondance intégrale et résilience réseau

La redondance système est assurée par le clustering et le protocole IEC 62439-3 Parallel Redundancy Protocol (PRP), offrant une redondance réseau sans perte de données ni temps d'arrêt. La redondance de liaison est garantie par le bonding et le basculement automatique des ports combo. L'alimentation redondante repose sur deux modules d'alimentation remplaçables à chaud (hot-swappable) avec large plage de tension d'entrée.

Quatre ports Ethernet Gigabit avec ports combo

Le NTS8610M-S3 dispose de quatre ports Ethernet Gigabit :

• Deux ports combo (10/100/1000BASE-T RJ45 ou 100/1000Base-X SFP) : compatibles PTP et NTP, supportant SyncE (ITU-T G.8261, G.8262, G.8264)
• Deux ports de management (10/100BASE-T RJ45) : compatibles NTP

Les ports combo offrent une flexibilité de déploiement cuivre/fibre économique, avec gestion centralisée des câbles grâce aux connexions en face arrière.

Conditions d'exploitation étendues et certifications

Avec une plage de température de fonctionnement de -40 à +85 °C, protection IP40, altitude jusqu'à 5100 m et certification MIL-STD-810F pour la fiabilité environnementale et le transport, le NTS8610M-S3 est conçu pour opérer dans les environnements industriels les plus exigeants.

Interface utilisateur locale et gestion

Un écran LCD 40×2 intégré permet l'affichage et la configuration locale via six boutons de contrôle (Up, Down, Left, Right, Menu, Enter, Back). Le système dispose également d'un port console DB9, d'un slot micro-SD et de trois relais d'alarme configurables (NC, NO, GND) avec tension opérationnelle 24-250 VDC, courant continu 3 A max.

Garantie et support

L'Atop NTS8610M-S3 bénéficie d'une garantie standard de 5 ans, extensible à 10 ans, témoignant de la fiabilité de cette solution pour les infrastructures critiques.
