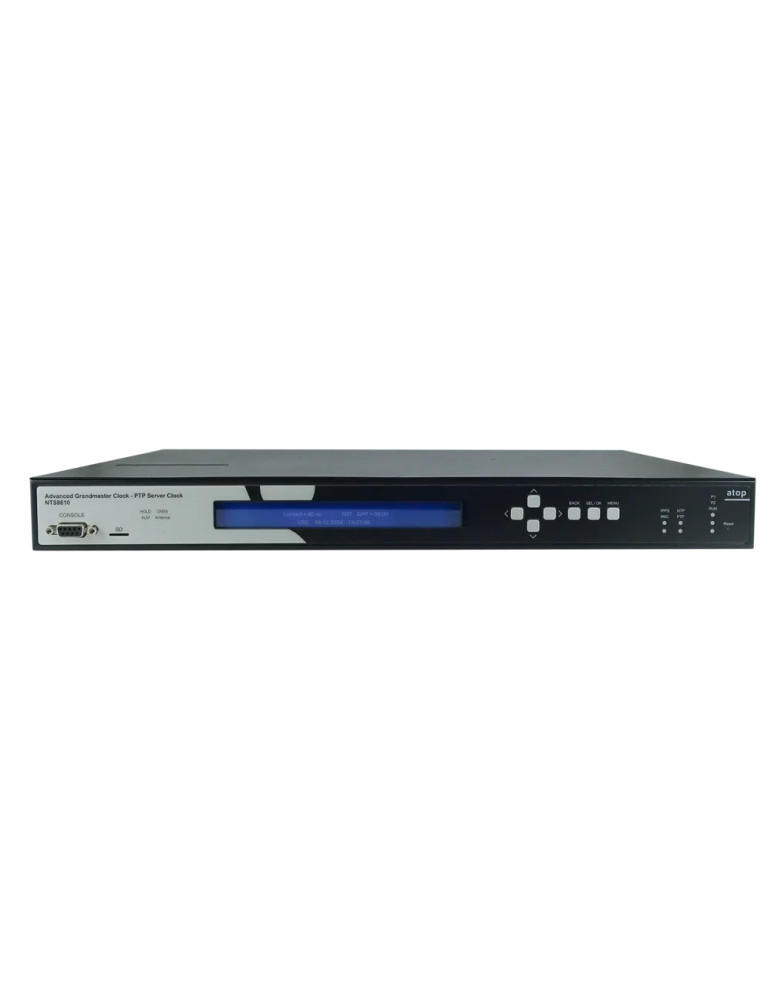

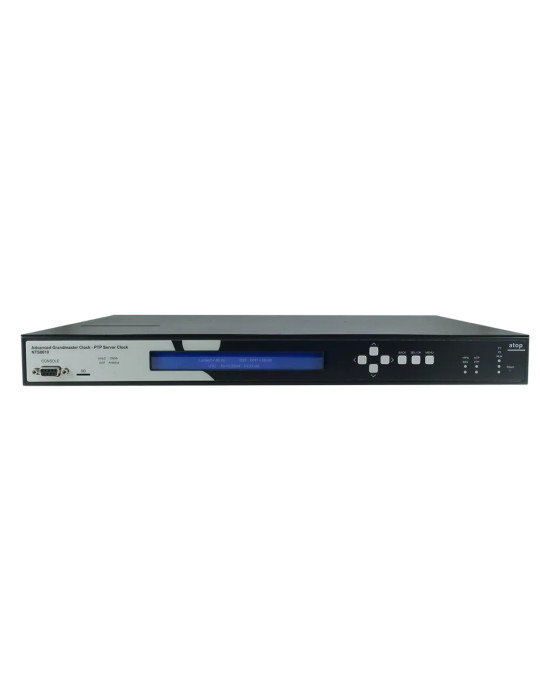

Atop NTS8610-S2

Serveur NTP et Grandmaster PTP haute précision pour la synchronisation temporelle des sous-stations électriques

Le NTS8610-S2 est un serveur NTP et Grandmaster IEEE 1588 PTP certifié IEC 61850-3 HV et IEEE 1613, conçu pour la synchronisation temporelle de haute précision dans les infrastructures critiques. Equipé du module de synchronisation S2 offrant 7 canaux configurables (1PPS, IRIG-B TTL/AM/RS-485), il garantit une distribution temporelle fiable pour les sous-stations électriques, réseaux de télécommunications et systèmes d'automatisation industrielle exposés à des conditions environnementales extrêmes.

Certifications IEC 61850-3 HV et IEEE 1613 pour environnements industriels sévères

Premier équipement au monde doublement certifié IEC 61850-3 HV et IEEE 1613, le NTS8610-S2 offre une protection CEM quatre fois supérieure aux standards industriels classiques. Avec une plage de températures de fonctionnement de -40 à +85 °C, une protection IP40 et une altitude d'utilisation jusqu'à 5100 mètres, il résiste aux perturbations électriques, variations thermiques extrêmes et interférences électromagnétiques typiques des environnements de sous-stations électriques et de télécommunications.

Précision temporelle exceptionnelle validée par Calnex Solutions

Testé et certifié par Calnex Solutions, leader mondial des tests de synchronisation réseau, le NTS8610-S2 délivre des performances de précision exceptionnelles :

• Précision PRTC-B : <40 ns
• Précision IEEE 1588 PTP : <40 ns
• Précision NTP : <50 μs (moyenne : <40 μs)
• Stabilité en mode holdover OCXO : <0,5 μs sur 8 heures / <72 μs sur 7 jours

Module de synchronisation S2 : 7 canaux configurables pour sorties temporelles multiples

Le module S2 équipant le NTS8610-S2 offre une flexibilité maximale pour la distribution des signaux de synchronisation temporelle avec 7 canaux configurables :

• Sync1 et Sync2 (BNC) : 1PPS/PPM/PPH, IRIG-B TTL (IEEE 1344, C37.118.1), code temporel AFNOR français, horodatage ASCII
• Sync3 à Sync5 (BNC) : 1PPS/PPM/PPH, IRIG-B TTL B000-B007, IRIG-B AM B120-B127 (IEEE 1344, C37.118.1), code temporel AFNOR français, horodatage ASCII
• Sync6 (TB3) : IRIG-B RS-485 B000-B007 (IEEE 1344, C37.118.1), code temporel AFNOR français RS-485

Support multi-profils IEEE 1588 PTP pour applications critiques

Le NTS8610-S2 supporte une large gamme de profils IEEE 1588 PTP pour s'adapter aux exigences spécifiques de chaque secteur :

• Energie : IEEE C37.238-2011, C37.238-2017, IEC/IEEE 61850-9-3:2016
• Télécommunications : ITU-T G.8265.1, G.8275.1, G.8275.2, support SyncE (G.8261, G.8262, G.8264)
• Réseaux AVB/TSN : IEEE 802.1AS
• Entreprise : profil Enterprise pour infrastructures IT standard

Récepteur GNSS multi-constellation avec mitigation des vulnérabilités

Le NTS8610-S2 intègre un récepteur GNSS multi-constellation supportant GPS L1, GLONASS L1, BeiDou B1 et Galileo E1 (3 constellations simultanées maximum). Le système offre des protections avancées contre les menaces GNSS :

• Anti-brouillage (jamming) : détection, alerte et basculement automatique en mode holdover OCXO
• Anti-spoofing : vérification croisée multi-constellation, détection des tentatives d'usurpation et basculement en holdover
• Protection de l'antenne : détection de court-circuit et de déconnexion de câble avec basculement en mode holdover

Redondance complète pour disponibilité maximale

Le NTS8610-S2 offre une architecture redondante à plusieurs niveaux garantissant une disponibilité continue :

• Redondance système : clustering avec protocole IEC 62439-3 PRP (Parallel Redundancy Protocol) sans perte de données
• Redondance réseau : 2 ports Combo Gigabit (RJ45/SFP) avec bonding et auto-failover
• Redondance alimentation : double module d'alimentation hot-swappable avec large plage de tension d'entrée

Compensation des délais pour synchronisation de précision

Le NTS8610-S2 offre une compensation intégrée des délais pour garantir la précision de synchronisation :

• Compensation du délai d'antenne (câbles longs)
• Compensation des délais de sortie pour signaux 1PPS, IRIG-B (TTL/AM/RS-485)
• Gestion centralisée évitant la configuration individuelle de chaque IED connecté
• Support de câbles d'antenne étendus : jusqu'à 150 m sans amplificateur (LMR-400), jusqu'à 250 m avec amplificateur

Interface Ethernet Gigabit avec support SyncE

Le NTS8610-S2 dispose d'une connectivité réseau performante pour la distribution de synchronisation :

• 2 ports Combo Gigabit (10/100/1000BASE-T RJ45 ou 100/1000BASE-X SFP)
• Support Synchronous Ethernet (SyncE) conforme ITU-T G.8261, G.8262, G.8264
• Ports PTP-capable et NTP-capable
• 2 ports de management 10/100BASE-T RJ45 NTP-capable

Affichage LCD et contrôle local intégré

Le NTS8610-S2 intègre un écran LCD de caractères 40x2 et des boutons de contrôle (Haut, Bas, Gauche, Droite, Menu, Entrée, Retour) permettant la configuration et la visualisation locale de l'état du système sans nécessiter de connexion réseau. L'écran LCD fonctionne sur une plage de température étendue de -20°C à +70°C avec protection contre les surtempératures.

Sorties de relais d'alarme et connectivité étendue

Le NTS8610-S2 offre des options d'alarme et de connectivité étendues :

• Contact relais d'alarme : 3 broches (NC, NO, GND), tension 24-250 VDC, courant continu 3 A max (75 VA max)
• Port console : 1 port série DB9
• Slot carte micro-SD : 1 emplacement pour stockage étendu

Caractéristiques techniques

• Serveur NTP et Grandmaster IEEE 1588 PTP
• Certifications IEC 61850-3 HV et IEEE 1613
• Température de fonctionnement : -40 à +85 °C
• Protection : IP40
• Altitude d'utilisation : jusqu'à 5100 mètres
• Certification MIL-STD-810F (fiabilité environnementale et transport)
• Module de synchronisation S2 : 7 canaux configurables (Sync1 à Sync6)
• Profils PTP : IEEE C37.238-2011/2017, IEC/IEEE 61850-9-3:2016, ITU-T G.8265.1, G.8275.1, G.8275.2, IEEE 802.1AS
• Support SyncE (ITU-T G.8261, G.8262, G.8264)
• Récepteur GNSS multi-constellation : GPS L1, GLONASS L1, BeiDou B1, Galileo E1 (3 constellations max simultanées)
• Protection anti-jamming, anti-spoofing et détection de défaut d'antenne
• Précision PTP et PRTC-B : <40 ns
• Précision NTP : <50 μs (moyenne <40 μs)
• Stabilité holdover OCXO : <0,5 μs/8 h, <72 μs/7 jours
• 2 ports Combo Gigabit (RJ45 ou SFP 100/1000BASE-X) avec SyncE
• 2 ports de management 10/100BASE-T RJ45
• Double module d'alimentation hot-swappable avec large plage de tension
• Écran LCD 40x2 caractères avec boutons de contrôle intégrés
• Contact relais d'alarme 3 broches (24-250 VDC, 3 A max)
• Port console DB9, slot micro-SD
• Protocole de redondance réseau IEC 62439-3 PRP
• Boîtier rack 19" 1U
• Garantie standard 5 ans (extensible à 10 ans)

Applications

• Sous-stations électriques haute tension (IEC 61850-3 HV)
• Réseaux de télécommunications (SyncE, G.8275.1/2)
• Systèmes d'automatisation industrielle critiques
• Infrastructures de transport ferroviaire et routier
• Réseaux AVB/TSN pour applications temps réel
• Datacenters et infrastructures IT nécessitant une synchronisation de précision
