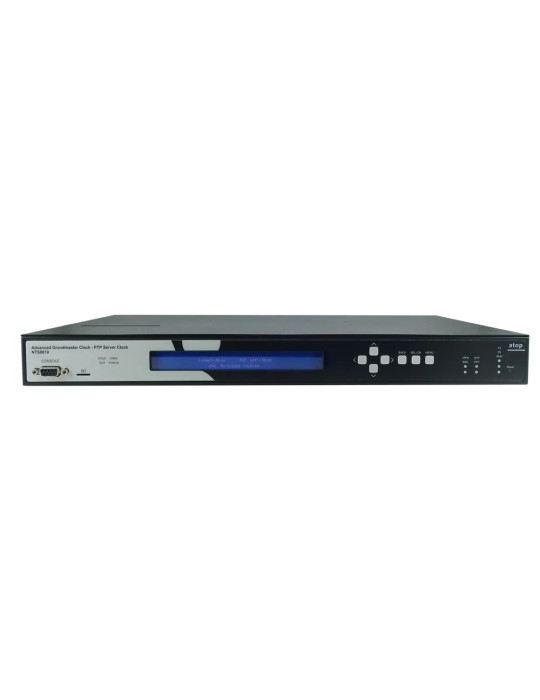

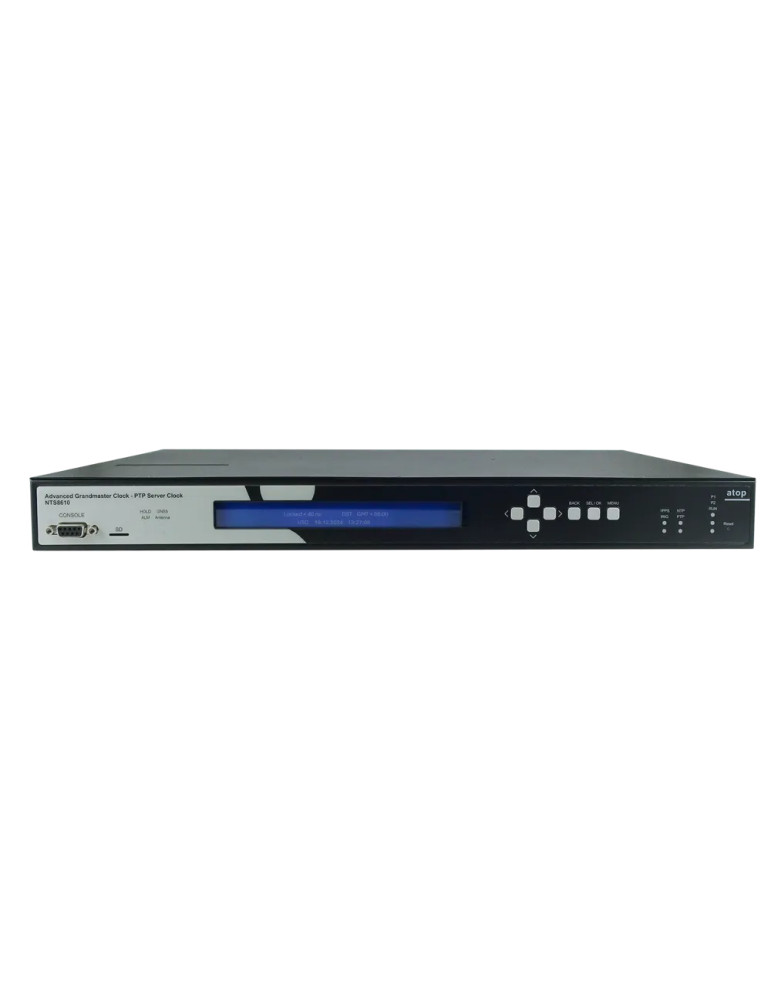

Atop NTS8610M

Serveur de temps NTP/PTP Grandmaster multi-bandes certifié IEC 61850-3 HV & IEEE 1613

Le Atop NTS8610M offre une solution de synchronisation temporelle hautement fiable pour les infrastructures critiques. Validé par Calnex Solutions, ce serveur de temps combine la fonction de serveur NTP et de Grandmaster IEEE 1588 PTP dans un boîtier rackable 2U conçu pour les environnements les plus exigeants.

Certifié IEC 61850-3 HV et IEEE 1613, ce Grandmaster multi-bandes délivre une protection EMC jusqu'à quatre fois supérieure aux standards industriels classiques, garantissant une disponibilité maximale dans les sous-stations électriques, les réseaux de télécommunications et les infrastructures d'automatisation.

Réception GNSS multi-constellations et multi-bandes avec OSNMA

Le NTS8610M exploite un récepteur GNSS multi-bandes supportant jusqu'à 4 constellations simultanées :

• GPS : L1C/A, L2C ou L5
• Galileo : E1, E5a ou E5b avec support OSNMA (Open Service Navigation Message Authentication)
• BeiDou : B1I, B2I ou B2a
• GLONASS : L1OF
• NavIC : L5

Le support OSNMA garantit l'authenticité des messages de navigation Galileo reçus, détectant les tentatives de falsification (spoofing) et renforçant la confiance, la fiabilité et l'intégrité de la synchronisation temporelle.

Le système offre également des fonctions de détection de brouillage (jamming) et de falsification, avec basculement automatique en mode holdover OCXO en cas d'anomalie. La protection d'antenne intégrée détecte les courts-circuits et déconnexions de câble d'antenne.

Précision temporelle exceptionnelle

Testé rigoureusement par Calnex Solutions, le NTS8610M délivre :

• Précision PRTC-B : <40 ns
• Précision PTP IEEE 1588 : <40 ns
• Précision NTP : <50 µs (pic), <40 µs (moyenne)
• Performances en mode holdover : <0,5 µs sur 8 heures et <72 µs sur 7 jours

Lors du passage en mode holdover, le système ajuste intelligemment les attributs de protocole selon le profil actif et émet des notifications via alarmes et syslog.

Support de profils PTP variés

Le Grandmaster supporte de nombreux profils IEEE 1588 PTP, le rendant adapté aux réseaux électriques, télécoms, AVB/TSN et entreprises :

• Profils électriques : IEEE C37.238-2011, C37.238-2017, IEC/IEEE 61850-9-3:2016
• Profils télécoms : ITU-T G.8265.1, G.8275.1, G.8275.2, avec support Synchronous Ethernet (SyncE) selon ITU-T G.8261, G.8262, G.8264
• Profil TSN : IEEE 802.1AS pour réseaux industriels et média
• Profil Entreprise pour infrastructures IT standards

Interfaces réseau avec ports combo

Le NTS8610M intègre quatre ports Ethernet :

• Deux ports combo Gigabit : 10/100/1000BASE-T(X) RJ45 ou 100/1000BASE-X SFP, compatibles PTP et NTP, avec support SyncE
• Deux ports de gestion : 10/100BASE-T(X) RJ45, compatibles NTP

Les ports combo permettent un déploiement flexible cuivre/fibre selon les besoins, réduisant les coûts d'infrastructure.

Redondance complète à tous les niveaux

Le système assure une redondance intégrale :

• Redondance réseau : clustering avec IEC 62439-3 PRP (Parallel Redundancy Protocol) sans perte de données ni interruption
• Redondance de lien : bonding et basculement automatique des ports combo
• Redondance d'alimentation : deux modules d'alimentation remplaçables à chaud détectables, large plage de tension d'entrée

Sorties temporelles flexibles et compensation de délai

Le NTS8610M supporte jusqu'à deux modules de synchronisation sélectionnables (S1, S2 ou S3) offrant :

• IRIG-B : TTL, AM (modulé), RS-485, fibre optique (support IEEE 1344 et C37.118.1)
• 1PPS/PPM/PPH : largeur d'impulsion configurable
• Code temporel français AFNOR
• Horodatage ASCII (sur demande)

La compensation de délai d'antenne et de sortie (IRIG-B, PPS) est essentielle pour maintenir la précision dans les systèmes avec câbles longs ou multiples IED connectés. Gérer ces compensations au niveau du Grandmaster garantit la synchronisation parfaite de tous les équipements connectés, optimisant les opérations critiques en sous-station.

Pour transmission longue distance IRIG-B RS-485, le convertisseur série-vers-fibre ATOP SF63 permet une extension jusqu'à 2 km via câble fibre optique.

Antennes GNSS compatibles (accessoires)

Le NTS8610M est compatible avec plusieurs antennes GNSS multi-bandes :

• Antenne bi-bandes 59903031G : GPS L1C/A ou L5, Galileo E1/E5a/E5b, BeiDou B1I ou B2a, GLONASS L1OF, NavIC L5. Gain LNA 40 dB min, IP69K, -40°C à +85°C
• Antenne multi-bandes 59902851G : GPS L1C/A/L2C ou L5, Galileo E1/E5a/E5b, BeiDou B1I/B2I ou B2a, GLONASS L1OF, NavIC L5. Gain LNA 37 dB min, IP69K, -40°C à +85°C
• Antenne anti-brouillage multi-bandes 59903021G : GPS L1C/A/L2C ou L5, Galileo E1 ou E5b, BeiDou B1I/B2I ou B2a, GLONASS L1OF, NavIC L5. Gain LNA 40 dB min, IPX9K, -40°C à +85°C

Interface homme-machine et E/S

Le boîtier intègre :

• Écran LCD 40×2 caractères pour affichage et configuration locale (plage de fonctionnement LCD : -20°C à +70°C avec protection surchauffe)
• Boutons de contrôle : Haut, Bas, Gauche, Droite, Menu, Entrée, Retour
• Console série DB9
• Slot micro-SD
• Relais d'alarme : trois broches (NC, NO, masse), 24-250 VDC, 3 A max, 75 VA max

Environnement opérationnel renforcé

Conçu pour les conditions extrêmes :

• Température de fonctionnement : -40 à +85°C
• Altitude : jusqu'à 5100 m
• Protection : IP40
• Certifié MIL-STD-810F pour la fiabilité environnementale et transport

Gestion de câblage simplifiée avec connexions orientées vers l'arrière. Boîtier rackable standard.

Garantie et conformité

Garantie standard 5 ans, extensible à 10 ans. Première solution au monde entièrement certifiée IEC 61850-3 HV et IEEE 1613, garantissant résilience et précision exceptionnelles dans les applications critiques.
