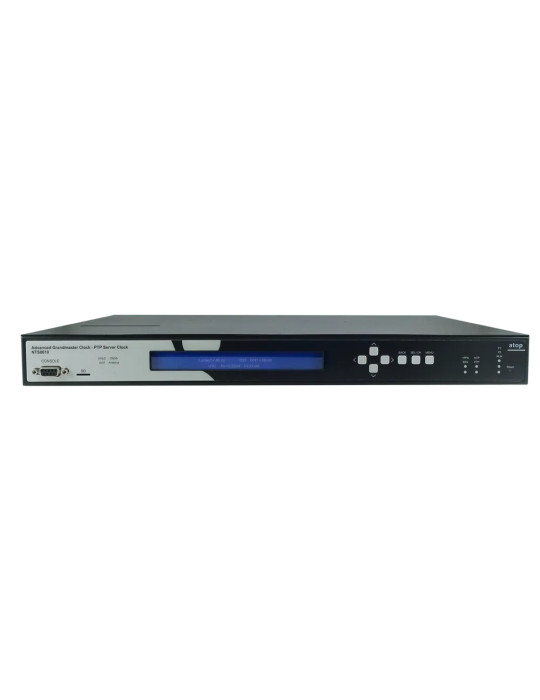

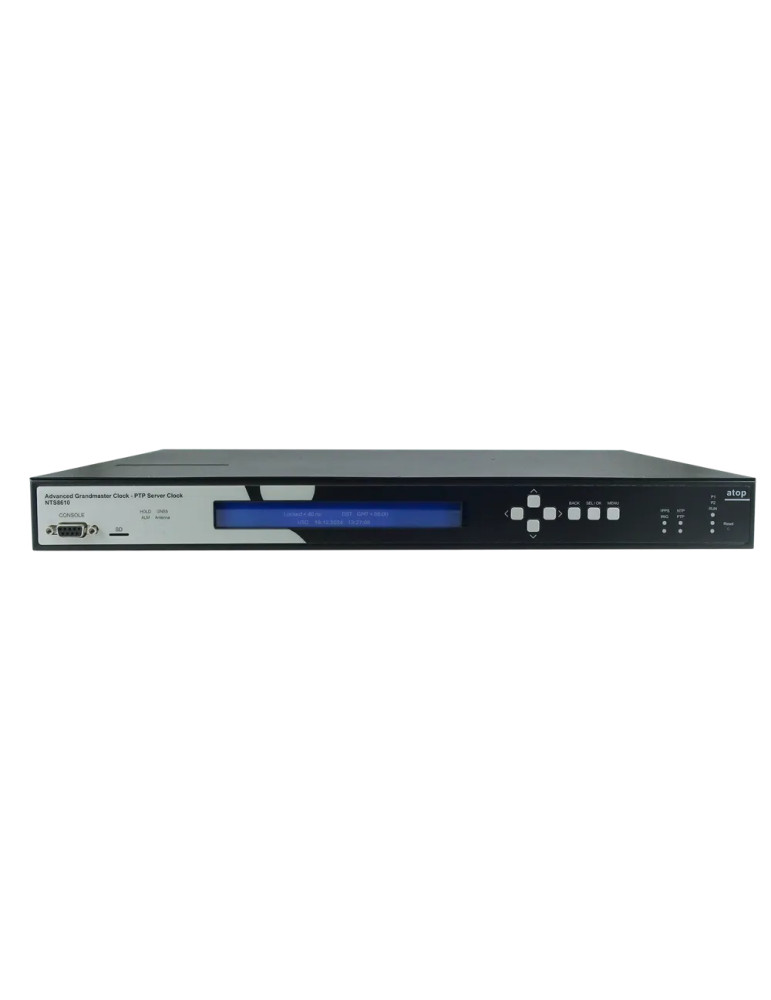

Atop NTS8610

Grandmaster NTP et PTP haute précision pour environnements industriels et postes électriques

Le Atop NTS8610 est le premier équipement au monde entièrement certifié à la fois IEC 61850-3 HV et IEEE 1613, conçu pour la synchronisation de temps dans les environnements les plus exigeants : postes électriques haute tension, réseaux de télécommunications, systèmes d'automatisation et infrastructures d'entreprise. Avec une plage de température de fonctionnement de -40 à +85 °C, une protection IP40 et une altitude de déploiement jusqu'à 5100 m, ce Grandmaster NTP Server et IEEE 1588 PTP Grandmaster garantit une fiabilité exceptionnelle dans les environnements soumis à des perturbations électromagnétiques, des températures extrêmes et des contraintes mécaniques.

Précision temporelle rigoureusement testée et certifiée

Validé par Calnex Solutions, leader mondial des tests de synchronisation réseau, le NTS8610 délivre une précision temporelle exceptionnelle : <40 ns pour PRTC-B et IEEE 1588 PTP, et <50 µs pour NTP. Cette performance assure une synchronisation de référence pour toutes les applications critiques nécessitant un niveau de précision maximal.

Performances holdover supérieures

La capacité de maintien de la précision en mode holdover est essentielle en cas de perte de la source de temps primaire (GNSS). Le NTS8610 offre une dérive inférieure à 0.5 µs sur 8 heures et environ 72 µs sur 7 jours, garantissant une continuité de synchronisation même lors de défaillances temporaires du signal satellite. Le système ajuste automatiquement les attributs des protocoles selon le profil actif (Power, Telecom) et notifie les opérateurs via alarmes et syslog.

Support de multiples profils IEEE 1588 PTP

Le NTS8610 prend en charge une large gamme de profils IEEE 1588 PTP, adapté aux réseaux électriques (IEEE C37.238-2011, C37.238-2017, IEC/IEEE 61850-9-3:2016), aux télécommunications (ITU-T G.8265.1, G.8275.1, G.8275.2), aux environnements AVB/TSN (IEEE 802.1AS) et aux infrastructures d'entreprise. Il supporte également SyncE pour la stabilité en fréquence dans les applications télécom.

Réception GNSS multi-constellations avec protection anti-jamming et anti-spoofing

Le NTS8610 intègre un récepteur GNSS multi-constellations supportant GPS L1, GLONASS L1, BeiDou B1, Galileo E1 (jusqu'à 3 constellations simultanées). Le système détecte les tentatives de brouillage (jamming) et d'usurpation (spoofing) et bascule automatiquement en mode holdover OCXO. La détection des défauts d'antenne (court-circuit et déconnexion) assure l'intégrité du système. Un parasurtenseur optionnel est disponible pour une protection renforcée.

Redondance complète multi-niveaux

Le NTS8610 garantit une redondance système par clustering avec support du protocole IEC 62439-3 Parallel Redundancy Protocol (PRP) pour une redondance réseau sans perte de données. La redondance des liens est assurée par bonding et basculement automatique des ports combo. Deux modules d'alimentation hot-swappable avec plage de tension d'entrée étendue offrent une redondance d'alimentation totale.

Interfaces Ethernet et connectivité réseau avancée

Le NTS8610 dispose de quatre ports Ethernet Gigabit : deux ports combo 10/100/1000BASE-T RJ45 ou 100/1000Base-X SFP compatibles PTP et NTP, supportant Synchronous Ethernet (SyncE) selon ITU-T G.8261, G.8262 et G.8264 ESMC. Deux ports de gestion supplémentaires 10/100BASE-T RJ45 compatibles NTP permettent une administration séparée.

Entrées/Sorties de synchronisation flexibles et compensation de délai

Le NTS8610 offre jusqu'à deux modules de synchronisation configurables avec support de IRIG-B (TTL, AM, Fiber, RS-485) et sorties 1-PPS (jusqu'à 7 canaux configurables). La compensation de délai d'antenne et de sortie (IRIG-B, PPS) est intégrée, permettant de corriger les délais introduits par les câbles d'antenne et de garantir une synchronisation parfaite de tous les équipements connectés (IEDs) depuis le Grandmaster, sans nécessiter de compensation individuelle sur chaque équipement.

Affichage LCD intégré et gestion locale

Un écran LCD 40×2 caractères intégré permet l'affichage et la configuration locaux, avec boutons de contrôle dédiés (haut, bas, gauche, droite, menu, entrée, retour). Le système dispose également d'un port console DB9, d'un slot micro-SD et d'un relais d'alarme à trois contacts (NC, NO, GND).

Certifications et garantie étendue

Certifié MIL-STD-810F pour la fiabilité environnementale et les transports, le NTS8610 est livré avec une garantie standard de 5 ans, extensible à 10 ans. Il répond aux exigences les plus strictes pour les installations critiques dans les secteurs de l'énergie, des télécommunications et de l'industrie.

• Grandmaster NTP Server et IEEE 1588 PTP certifié IEC 61850-3 HV et IEEE 1613
• Température de fonctionnement : -40 à +85 °C, protection IP40, altitude jusqu'à 5100 m
• Précision temporelle : <40 ns PRTC-B/PTP, <50 µs NTP (validée par Calnex Solutions)
• Holdover : <0.5 µs/8 heures, <72 µs/7 jours
• Support de profils PTP : IEEE C37.238, IEC/IEEE 61850-9-3, ITU-T G.8265.1/G.8275.1/G.8275.2, IEEE 802.1AS
• Récepteur GNSS multi-constellations (GPS, GLONASS, BeiDou, Galileo), jusqu'à 3 constellations simultanées
• Protection anti-jamming, anti-spoofing, détection de défaut d'antenne
• Quatre ports Ethernet : 2 ports combo 10/100/1000BASE-T RJ45 ou 100/1000Base-X SFP (PTP/NTP), 2 ports de gestion 10/100BASE-T RJ45 (NTP)
• Support SyncE (ITU-T G.8261, G.8262, G.8264 ESMC)
• Redondance complète : IEC 62439-3 PRP, bonding, dual hot-swappable power modules
• Sorties configurables : IRIG-B (TTL, AM, Fiber, RS-485), 1-PPS, jusqu'à 7 canaux
• Compensation de délai d'antenne et de sortie intégrée
• Écran LCD 40×2, boutons de contrôle, console DB9, slot micro-SD
• Relais d'alarme 3 contacts (NC, NO, GND), 24-250 VDC, 3 A max
• Certifié MIL-STD-810F, garantie 5 ans (extensible à 10 ans)
• Boîtier rack 1U 19" avec câblage arrière
