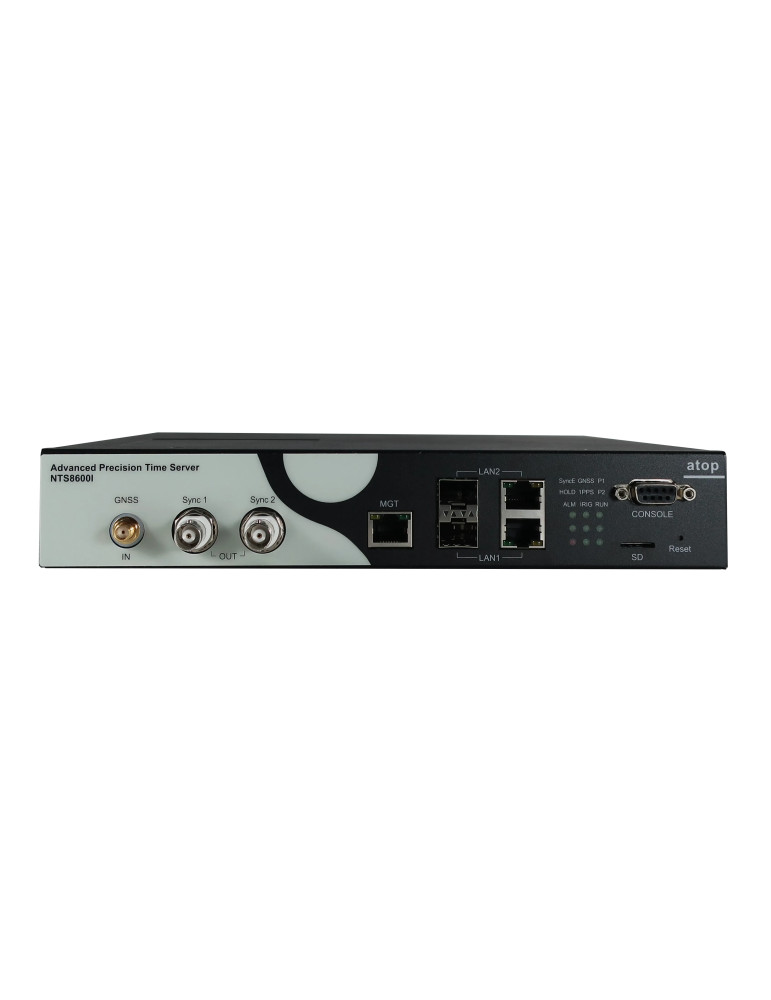

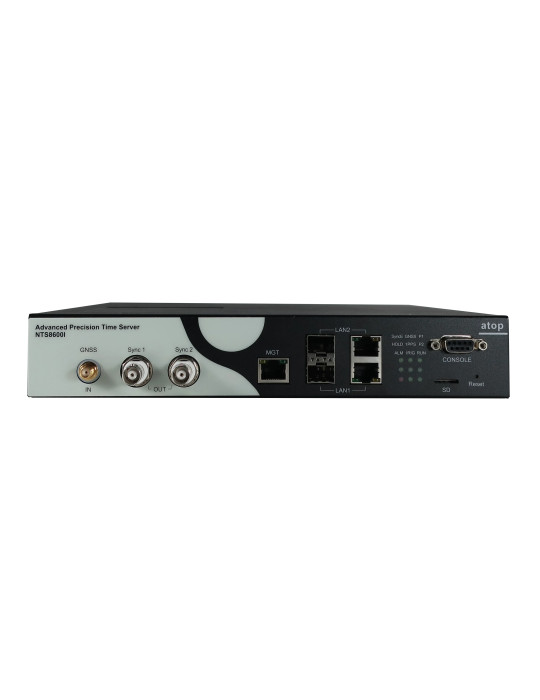

Atop NTS8600-DC

Le Atop NTS8600-DC est un serveur de temps de précision combinant les fonctions de serveur NTP et de Grandmaster IEEE 1588 PTP, conçu pour les environnements industriels critiques. Certifié IEC 61850-3 HV et IEEE 1613, il offre jusqu'à quatre fois la protection CEM des équipements industriels standard et fonctionne de -40 à +85 °C, assurant une disponibilité élevée dans les sous-stations électriques, les réseaux de télécommunications et les infrastructures critiques.

Précision temporelle exceptionnelle

Testé et validé par Calnex Solutions, le NTS8600-DC délivre une précision PRTC-B inférieure à 40 ns, une précision IEEE 1588 PTP inférieure à 40 ns et une précision NTP inférieure à 50 μs. Cette exactitude garantit une synchronisation fiable pour les applications les plus exigeantes.

Performances de maintien en température (holdover)

Le boîtier de connexion intègre un oscillateur OCXO haute stabilité offrant une dérive inférieure à 0,5 μs sur 8 heures et environ 72 μs sur 7 jours lors de la perte de la source GNSS. Le système ajuste automatiquement les attributs protocolaires selon le profil actif (Power, Telecom) et émet des alertes via alarmes et syslog.

Réception GNSS multi-constellation

Le NTS8600-DC supporte simultanément jusqu'à trois constellations parmi GPS L1, GLONASS L1, BeiDou B1 et Galileo E1. Le récepteur intègre des fonctions de détection de brouillage (jamming) et d'usurpation (spoofing), ainsi qu'une surveillance de l'antenne (court-circuit et déconnexion) pour basculer automatiquement en mode holdover en cas de défaillance.

Support de profils IEEE 1588 PTP variés

Le Grandmaster prend en charge de nombreux profils IEEE 1588 :

• Utilities électriques : IEEE C37.238-2011, IEEE C37.238-2017, IEC/IEEE 61850-9-3:2016
• Télécommunications : ITU-T G.8265.1 (fréquence), G.8275.1 et G.8275.2 (phase/temps), Synchronous Ethernet (SyncE)
• Réseaux industriels et médias : IEEE 802.1AS pour AVB/TSN, AES67 Media Profile
• Entreprise : profil Enterprise pour infrastructures IT standard

Signaux de synchronisation configurables

Le NTS8600-DC offre six sorties de synchronisation configurables :

• 10 MHz (onde carrée)
• 1PPS/PPM/PPH (TTL, largeur d'impulsion configurable)
• IRIG-B TTL (IEEE1344, C37.118.1)
• IRIG-B AM (modulé, onde sinusoïdale 5Vp-p, ratio 3.3:1)
• IRIG-B RS-485 (demi-duplex, jusqu'à 1200 m, extensible via convertisseur fibre SF63)
• AFNOR French Time Code, BCD, BJT, ST et ST Checksum

Le dispositif permet la compensation de délai d'antenne et de délai de sortie centralisée, simplifiant le déploiement dans les installations avec IED multiples.

Redondance complète

Le NTS8600-DC assure une redondance multi-niveaux :

• Redondance système : clustering de dispositifs
• Redondance réseau : protocole IEC 62439-3 PRP pour zéro perte de paquets
• Redondance de liens : bonding (Active-Backup, LACP), ports combo
• Redondance d'alimentation : double entrée DC (19–66 VDC) ou combinaison DC + alimentation externe AC/DC

Interfaces réseau

Le boîtier de connexion dispose de trois ports Ethernet :

• 1 port de gestion 10/100 Mbps RJ45 (compatible NTP)
• 2 ports combo 10/100/1000 Mbps RJ45 ou 100/1000 Mbps SFP (compatibles PTP et NTP, support SyncE)

Support des protocoles VLAN (IEEE 802.1q), QoS (IEEE 802.1p), DSCP, IPv4, IPv6, TCP, UDP, DHCP client, TACACS+/RADIUS.

Caractéristiques mécaniques et environnementales

• Boîtier métallique SPCC zingué + capot aluminium, protection IP30
• Format rack 1U 19" (252,8 x 220 x 44 mm), montage DIN-rail disponible en option
• Poids : environ 1,9 kg (version DC avec IRIG-B)
• Plage de température de fonctionnement : -40 à +85 °C
• Altitude maximale : 5100 m
• Humidité relative : 5 à 95 % (sans condensation)

Alimentation électrique

Le NTS8600-DC accepte une alimentation double entrée DC :

• Tension nominale : 24–60 VDC
• Plage de tension d'entrée : 19–66 VDC
• Consommation maximale : environ 9,4 W

Certifications et conformité

• Sécurité : UL 62368-1, CB IEC62368-1/EN62368-1
• CEM : FCC Part 15 Classe A, EN 55032, EN 61000-6-4, EN 55035, EN 61000-6-2, EN 303 413, EN 301 489-19
• Automation électrique : IEC 61850-3 HV, IEEE 1613
• Robustesse : MIL-STD-810G/F (choc, vibration, transport)
• MTBF : 20 ans
• Garantie : 5 ans standard, extensible à 10 ans
• RoHS2 conforme

Gestion et supervision

Le NTS8600-DC se gère via HTTP, HTTPS, SNMP v1/v2/v3, SSH, Telnet CLI ou console série. Il offre un journal d'événements, syslog, gestion des alarmes et relais, trap SNMP, sauvegarde/restauration sur carte micro-SD, et affichage de l'état GNSS, de la source d'alimentation, de PTP et NTP.

Applications typiques

Le NTS8600-DC est idéal pour la synchronisation temporelle de précision dans les sous-stations électriques IEC 61850, les réseaux de télécommunications, les infrastructures critiques, les systèmes d'automatisation industrielle et les installations nécessitant une traçabilité temporelle certifiée.
