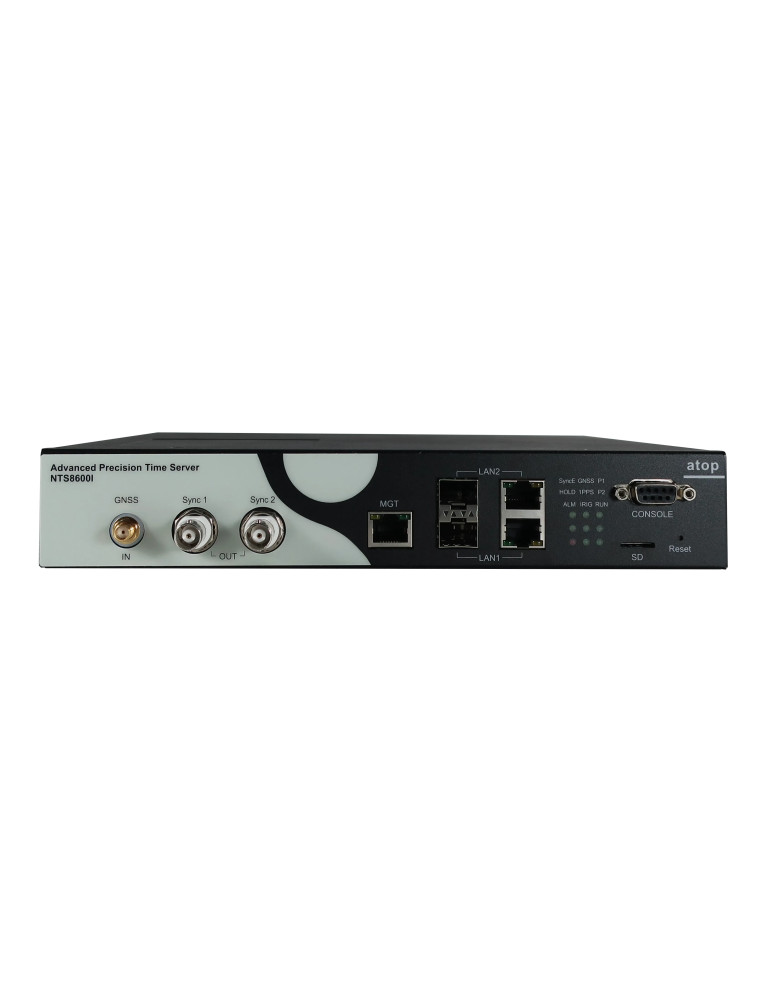

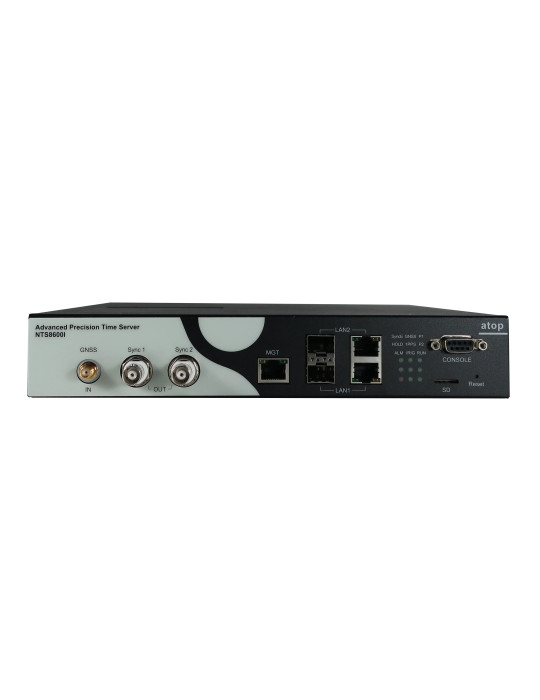

Atop NTS8600-AC

Serveur NTP et Grandmaster IEEE 1588 PTP pour la synchronisation temporelle critique de réseaux électriques et télécoms

Le serveur de temps Atop NTS8600-AC combine les fonctions de serveur NTP et de Grandmaster IEEE 1588 PTP dans un boîtier rack 1U certifié IEC 61850-3 HV et IEEE 1613. Conçu pour la synchronisation temporelle d'infrastructures critiques, ce serveur offre une précision exceptionnelle de moins de 40 ns pour le PTP et moins de 50 µs pour le NTP, validée par les tests Calnex Solutions.

Équipé d'une entrée GNSS multi-constellation (GPS L1, GLONASS L1, BeiDou B1, Galileo E1) et d'un oscillateur OCXO de haute stabilité, le NTS8600-AC garantit une synchronisation fiable même en environnements sévères, avec une plage de température de -40 à +85 °C et une certification MIL-STD-810F.

Précision temporelle validée et performance de maintien en autonomie exceptionnelle

Le NTS8600-AC délivre une précision PRTC-B inférieure à 40 ns et une performance de maintien en autonomie remarquable : dérive inférieure à 0,5 µs sur 8 heures et environ 72 µs sur 7 jours en mode holdover, sans source primaire de temps.

Le serveur intègre trois ports Ethernet : deux ports combo (RJ45 10/100/1000BASE-T ou SFP 100/1000BASE-X) compatibles PTP et NTP, et un port de gestion 10/100BASE-T compatible NTP. Il supporte les protocoles de redondance IEC 62439-3 PRP, le clustering de dispositifs et le bonding pour garantir la continuité de service.

Support de profils IEEE 1588 PTP multi-secteurs

Le Grandmaster NTS8600-AC prend en charge de multiples profils IEEE 1588 PTP pour s'adapter aux exigences de différents secteurs :

• Réseaux électriques : IEEE C37.238-2011, C37.238-2017, IEC/IEEE 61850-9-3:2016
• Télécommunications : ITU-T G.8265.1, G.8275.1, G.8275.2, Synchronous Ethernet (SyncE)
• AVB/TSN : IEEE 802.1AS pour la supervision temporelle déterministe
• Entreprise : profil Enterprise pour infrastructures IT standard

Sorties temporelles configurables et compensation de délai

Le serveur propose jusqu'à six sorties temporelles configurables (connecteurs BNC et terminal à vis TB3) :

• 1PPS/PPM/PPH (onde carrée, largeur d'impulsion configurable)
• 10 MHz (onde carrée)
• IRIG-B TTL, IRIG-B AM modulé, IRIG-B RS-485 (formats B000 à B007, conformes IEEE 1344 et C37.118.1)
• Code temporel français AFNOR

La compensation de délai d'antenne et de câble est assurée pour tous les signaux de sortie, garantissant une synchronisation précise jusqu'aux équipements terminaux. Le signal IRIG-B RS-485 peut être étendu jusqu'à 1200 mètres, ou davantage via fibre optique avec le convertisseur SF63 en option.

Protection contre les vulnérabilités GNSS et antenne

Le NTS8600-AC intègre des mécanismes de détection et de protection contre le brouillage (jamming) et l'usurpation (spoofing) des signaux GNSS, basculant automatiquement en mode holdover avec notification d'alarme. La détection de défaut d'antenne (court-circuit ou déconnexion) assure l'intégrité du système.

Modes de fonctionnement et redondance système complète

Le serveur fonctionne selon plusieurs modes :

• GNSS Locked : synchronisation sur signaux satellitaires
• Holdover : maintien de la précision via l'oscillateur OCXO
• Free Run : fonctionnement autonome sur horloge RTC et OCXO
• Boundary Clock : synchronisation sur Grandmaster amont et distribution aval
• APTS (Alternate PTP Time Source) : source de temps PTP alternative en cas d'indisponibilité GNSS

La redondance système est garantie par le protocole IEC 62439-3 PRP (Parallel Redundancy Protocol) pour la redondance réseau sans perte de paquets, le bonding (Active & Backup, LACP), et la double alimentation DC ou AC/DC externe.

Gestion, supervision et notifications

Le serveur offre des interfaces de gestion complètes : HTTP/HTTPS, SNMP v1/v2c/v3, SSH/Telnet (CLI), console série DB9. Les événements sont journalisés localement et peuvent être transmis via syslog, trap SNMP ou contact relais d'alarme. L'estimation de la précision temporelle, les statuts GNSS, alimentation, PTP et NTP sont accessibles en temps réel.

Certifications pour environnements critiques

Le NTS8600-AC est certifié IEC 61850-3 HV et IEEE 1613, offrant une protection EMC renforcée jusqu'à quatre fois supérieure aux standards industriels courants. Il répond aux normes de sécurité UL 62368-1 et IEC/EN 62368-1, aux directives EMC FCC Part 15 Class A et CE EN 55032/EN 61000-6-4, et est certifié MIL-STD-810G pour les chocs, chutes et vibrations.

Caractéristiques du modèle NTS8600-AC

• Alimentation simple entrée : 85 à 264 VAC 50/60 Hz ou 88 à 300 VDC
• Consommation maximale : environ 9,4 W
• Température de fonctionnement : -40 à +85 °C
• Boîtier métallique IP30, montage rack 1U 19 pouces ou rail DIN (kit optionnel)
• Dimensions : 252,8 × 220 × 44 mm
• Poids : environ 2 kg (version AC avec module IRIG-B)
• MTBF : 20 ans
• Garantie standard 5 ans, extensible à 10 ans

Accessoires disponibles

Atop propose plusieurs antennes GNSS : antenne multi-constellation (référence 70100000000090G), antenne GPS/Galileo (70100000000091G), et antenne anti-jamming GNSS (70100000000098G), toutes certifiées IP67/IP69K et MIL-STD-810F. Un parafoudre GNSS est disponible pour une protection supplémentaire.
