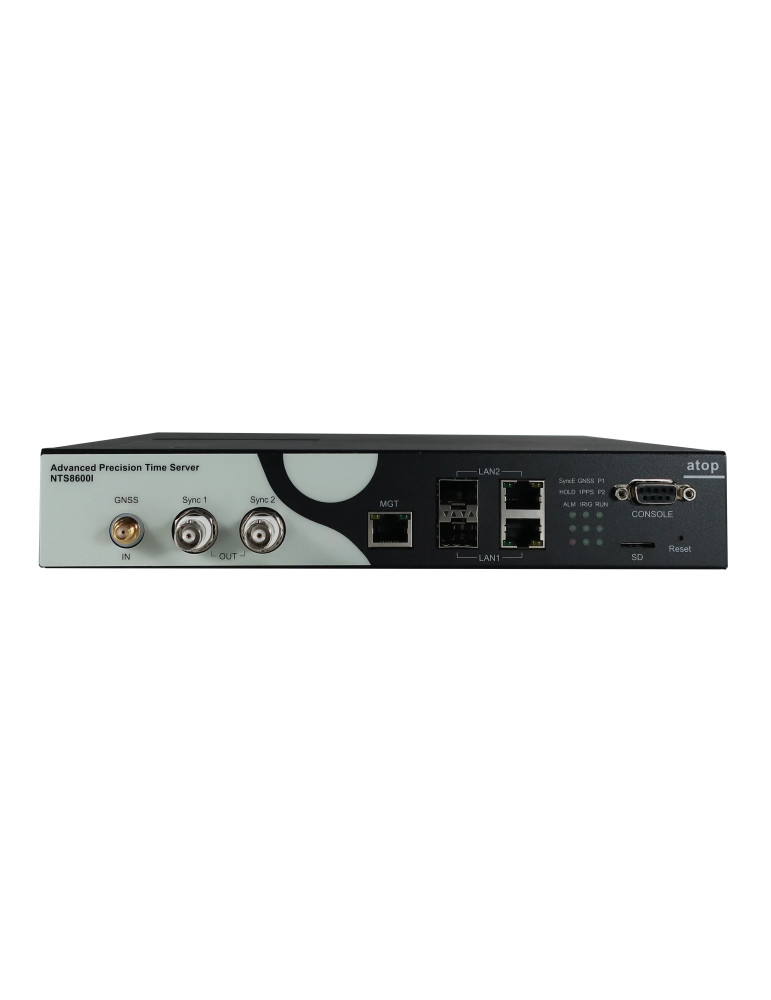

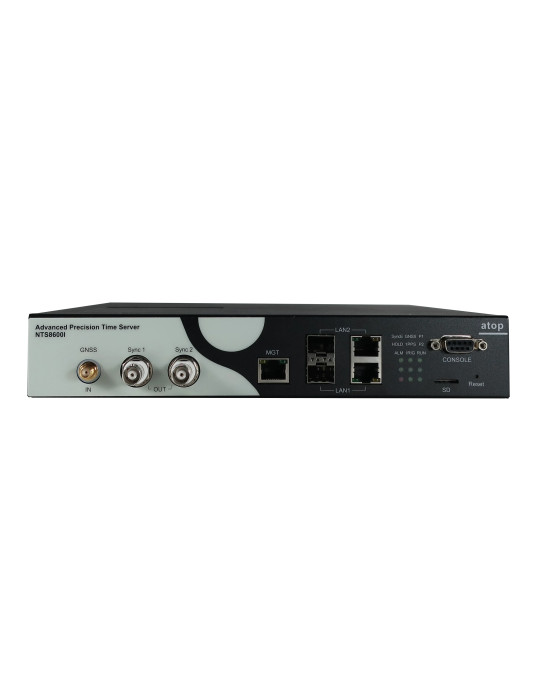

Atop NTS8600I-DC

Le NTS8600I-DC est un serveur de temps NTP et grandmaster IEEE 1588 PTP certifié IEC 61850-3 HV et IEEE 1613, conçu pour les environnements industriels exigeants tels que les sous-stations électriques, les réseaux de télécommunications et les infrastructures critiques. Double alimentation DC 19-66 VDC en entrée. Température de fonctionnement étendue de -40 à +85 °C et protection IP30. Boîtier rack 1U pour montage en baie 19 pouces.

Précision temporelle élevée et holdover supérieur

Testé et validé par Calnex Solutions, le NTS8600I-DC garantit une précision PRTC-B et PTP inférieure à 40 ns et une précision NTP inférieure à 50 μs. En cas de perte de signal GNSS, le système maintient une excellente performance en mode holdover grâce à son oscillateur OCXO avancé : dérive inférieure à 0.5 μs sur 8 heures et inférieure à 72 μs sur 7 jours.

Conformité aux standards industriels et protection environnementale renforcée

Certifié IEC 61850-3 HV et IEEE 1613, le NTS8600I-DC offre jusqu'à quatre fois la protection CEM des standards industriels robustes. Certification MIL-STD-810F pour la résistance aux chocs, vibrations et conditions extrêmes. Fonctionne jusqu'à 5100 m d'altitude et supporte une humidité relative de 5 à 95 % sans condensation.

Réception GNSS multi-constellation avec protection contre les interférences

Réception simultanée de trois constellations GNSS parmi GPS L1, GLONASS L1, BeiDou B1 et Galileo E1. Détection et protection contre le jamming et le spoofing : basculement automatique en mode holdover lors de la détection d'une attaque. Détection des anomalies d'antenne (court-circuit, déconnexion) avec alerte et basculement en holdover. Alimentation antenne 3.3 V jusqu'à 50 mA.

Support multi-profil IEEE 1588 PTP et SyncE

Compatible avec les profils IEEE C37.238-2011, IEEE C37.238-2017 et IEC/IEEE 61850-9-3:2016 pour les applications de distribution d'énergie. Profils télécom ITU-T G.8265.1, G.8275.1 et G.8275.2. Profil IEEE 802.1AS pour les réseaux AVB/TSN. Support SyncE (ITU-T G.8261, G.8262, G.8264) pour la stabilité fréquentielle.

Interfaces réseau et redondance complète

Deux ports combo Gigabit Ethernet (10/100/1000BASE-T RJ45 ou SFP 100/1000BASE-X), compatibles PTP et NTP. Un port de gestion 10/100BASE-T RJ45, compatible NTP. Redondance réseau par PRP (IEC 62439-3), bonding actif/passif et LACP. Redondance de liaison et clustering pour NTP. Double alimentation DC 19-66 VDC pour redondance d'alimentation.

Sorties temporelles configurables (module S2)

Le module S2 équipant le NTS8600I-DC fournit six sorties configurables :

• Sync 1 et Sync 2 (BNC) : 10 MHz, 1PPS/PPM/PPH, IRIG-B TTL, code temps AFNOR
• Sync 3 à Sync 5 (BNC) : 10 MHz, 1PPS/PPM/PPH, IRIG-B TTL (B000-B007), IRIG-B AM (B120-B127), code temps AFNOR
• Sync 6 (bornier TB3) : IRIG-B RS-485 (B000-B007)

Compensation des délais pour synchronisation précise

Compensation des délais d'antenne et des délais de sortie (IRIG-B, 1PPS) pour garantir la synchronisation précise de multiples équipements électroniques intelligents (IED). Centralisation des ajustements au niveau du grandmaster pour simplifier le déploiement et éviter les erreurs de configuration individuelles.

Gestion et alarmes

Interface web HTTP/HTTPS, CLI via SSH/Telnet, console série DB9. Gestion SNMP v1/v2c/v3, TACACS+/RADIUS. Support VLAN (IEEE 802.1q), QoS (IEEE 802.1p), DSCP. Journalisation d'événements, syslog, trap SNMP, contact relais d'alarme (24 VDC, 1 A). Sauvegarde et restauration de configuration via emplacement micro-SD.

Caractéristiques physiques et environnementales

Boîtier métallique SPCC zingué avec couvercle aluminium, protection IP30. Dimensions : 252.8 × 220 × 44 mm (L × P × H), poids 1.9 kg. Consommation électrique maximale de 9.4 W. MTBF de 20 ans. Garantie standard 5 ans, extensible à 10 ans.

Certifications et conformité

Sécurité : UL 62368-1, CB IEC/EN 62368-1. CEM : FCC Part 15 Classe A, CE EN 55032/61000-6-4 Classe A, EN 55035/61000-6-2, EN 303 413, EN 301 489-19. Conformité RoHS2.
