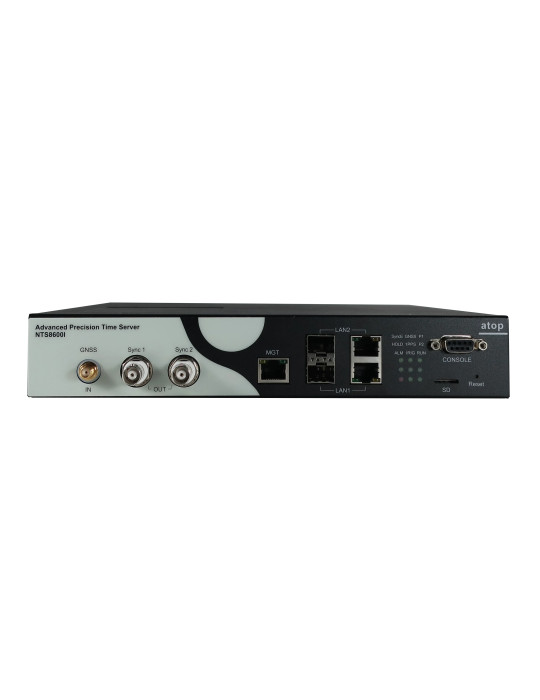

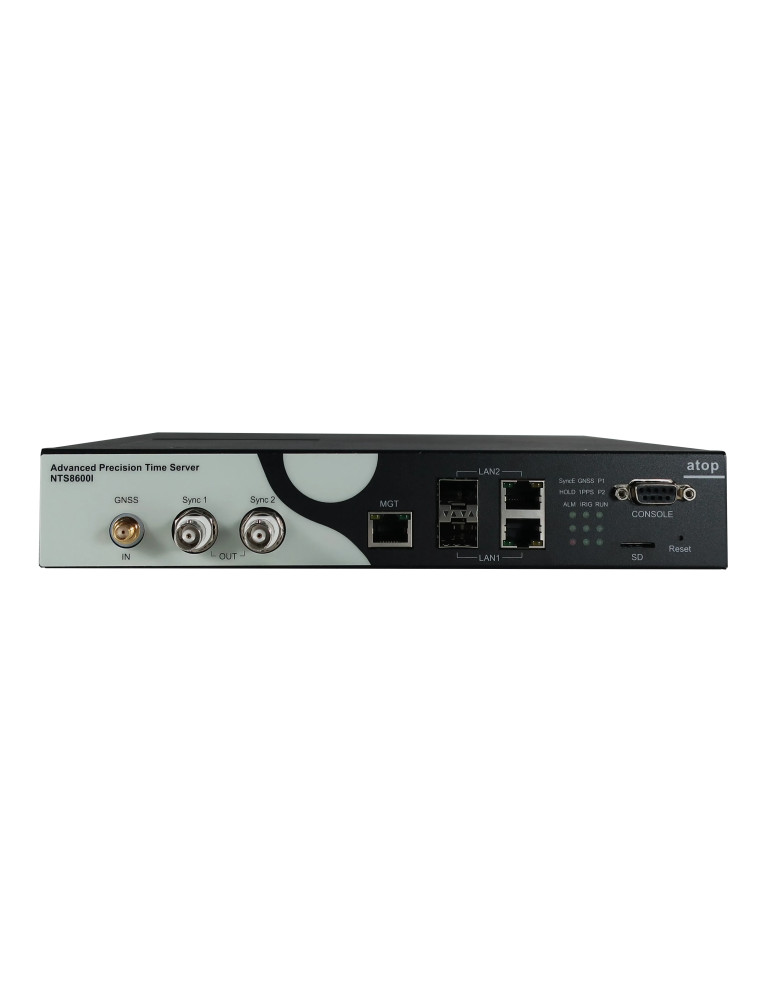

Atop NTS8600I-AC

Le NTS8600I-AC est un serveur de temps NTP et Grandmaster IEEE 1588 PTP conçu pour les infrastructures critiques nécessitant une synchronisation temporelle de haute précision. Certifié IEC 61850-3 HV et IEEE 1613, ce serveur de temps offre quatre fois plus de protection EMC que les standards industriels classiques, garantissant un fonctionnement fiable dans les environnements exposés au bruit électrique et aux perturbations radiées.

Architecture réseau et interfaces

Le boîtier dispose de trois ports Ethernet Gigabit : deux ports Combo (RJ45 10/100/1000BASE-T ou SFP 100/1000BASE-X) capables de gérer à la fois PTP et NTP, et un port de gestion 10/100BASE-T dédié aux fonctions NTP. Les deux ports Combo supportent Synchronous Ethernet (SyncE) selon les normes ITU-T G.8261, G.8262 et G.8264, et permettent la mise en œuvre de protocoles de redondance réseau via IEC 62439-3 PRP, bonding actif/backup ou LACP.

Précision temporelle vérifiée par Calnex

Le NTS8600I-AC délivre une précision PRTC-B et PTP de ±40 ns (crête) et une précision NTP de ±50 µs (crête) / ±40 µs (moyenne), performances validées par Calnex Solutions. En mode maintien (holdover), le système offre une stabilité exceptionnelle avec une dérive inférieure à 0,5 µs sur 8 heures et environ 72 µs sur 7 jours, après un verrouillage satellite de 48 heures minimum. Le maintien en température s'appuie sur un oscillateur OCXO avancé avec compensation de dérive thermique.

Récepteur GNSS multi-constellation et protection avancée

Le récepteur GNSS intégré prend en charge GPS L1, GLONASS L1, BeiDou B1 et Galileo E1, avec synchronisation simultanée sur trois constellations maximum. Le système intègre des fonctions de détection et mitigation contre le brouillage (jamming) et l'usurpation (spoofing), basculant automatiquement en mode holdover OCXO en cas d'anomalie détectée. La protection de l'antenne couvre la détection de court-circuit et de déconnexion, déclenchant alertes et passage en mode maintien. L'antenne active (connecteur SMA femelle) nécessite une alimentation 3,3 V < 50 mA.

Profils IEEE 1588 et synchronisation réseau

Le Grandmaster supporte de multiples profils IEEE 1588 PTP :

• Profils Power Utility : IEC/IEEE 61850-9-3:2016, IEEE C37.238-2011, IEEE C37.238-2017 (avec support VLAN)
• Profils Télécom : ITU-T G.8265.1 (fréquence), G.8275.1 (phase/temps), G.8275.2 (phase/temps)
• Profils AVB/TSN : IEEE 802.1AS
• Profil Enterprise pour infrastructures IT standard
• Profil AES67 Media disponible (SMPTE ST 2059-2 en développement)

Le serveur prend en charge les modes Grandmaster, Boundary Clock et APTS (Alternate PTP Time Source) pour assurer la redondance temporelle.

Sorties de synchronisation configurables (module S2)

Le NTS8600I-AC intègre le module de synchronisation S2 offrant jusqu'à six canaux configurables :

• Sync 1 et Sync 2 (BNC) : 10 MHz, 1PPS/PPM/PPH (largeur d'impulsion configurable), IRIG-B TTL (IEEE 1344, C37.118.1), code temps AFNOR français
• Sync 3 à Sync 5 (BNC) : 10 MHz, 1PPS/PPM/PPH, IRIG-B TTL B000–B007, IRIG-B AM B120–B127 (IEEE 1344, C37.118.1), code temps AFNOR français
• Sync 6 (bornier TB3) : IRIG-B RS-485 B000–B007 (IEEE 1344, C37.118.1)

L'IRIG-B modulé (AM) délivre une précision de ±1 µs, l'IRIG-B TTL ±40 ns, et l'IRIG-B RS-485 ±100 ns. La sortie 1PPS atteint ±40 ns de précision.

Compensation de délai et extension longue distance

Le système intègre des fonctions de compensation de délai pour l'antenne GNSS et les sorties de synchronisation (IRIG-B, PPS), facilitant le déploiement centralisé sans nécessiter de réglage au niveau de chaque équipement connecté. L'IRIG-B RS-485 supporte une distance de câble jusqu'à 1 200 m, extensible à 2 km via convertisseur fibre optique SF-63.

Alimentation haute tension et redondance

Le modèle NTS8600I-AC est équipé d'une alimentation simple HVAC/HVDC acceptant 85–264 VAC (50/60 Hz) ou 88–300 VDC. La consommation maximale est d'environ 9,4 W.

Environnement et certifications

Le NTS8600I-AC fonctionne sur une plage de température étendue de -40 à +85 °C, jusqu'à 5 100 m d'altitude, avec un indice de protection IP30. Le serveur est conforme aux standards suivants :

• IEC 61850-3 HV et IEEE 1613 (compatibilité électromagnétique renforcée)
• MIL-STD-810F/G (environnement et transport)
• UL 62368-1, CB IEC 62368-1 (sécurité électrique)
• CE EMC : EN 55032, EN 61000-6-2/6-4, EN 303 413, EN 301 489-19
• FCC Part 15 Subpart B Class A

Résistance aux tests IEC 61000-4 : ESD contact ±8 kV, air ±15 kV ; EFT jusqu'à ±4 kV (alimentation), ±2 kV (signaux) ; Surge ±4 kV ligne-terre ; immunité radiofréquence 10 V/m (80–3000 MHz), 20 V/m (80–1000 MHz) sur boîtier.

Gestion et journalisation

L'administration s'effectue via HTTP/HTTPS, console CLI (DB9), SSH/Telnet. Le système génère des événements et alertes via syslog, SNMP v1/v2c/v3, trap SNMP et contacts relais alarme (24 VDC, 1 A, normalement ouvert). Un slot micro-SD permet la sauvegarde et restauration de la configuration. Les protocoles de gestion incluent VLAN (IEEE 802.1q), QoS (IEEE 802.1p), DSCP, IPv4/IPv6, DHCP Client, TACACS+/RADIUS.

Installation et fiabilité

Le boîtier métallique SPCC zingué avec couvercle aluminium (dimensions 252,8 × 220 × 44 mm, poids environ 2 kg) se monte en rack 19" 1U ou sur rail DIN (kit optionnel). Le MTBF est estimé à 20 ans. Le NTS8600I-AC est couvert par une garantie standard de 5 ans, extensible à 10 ans.
