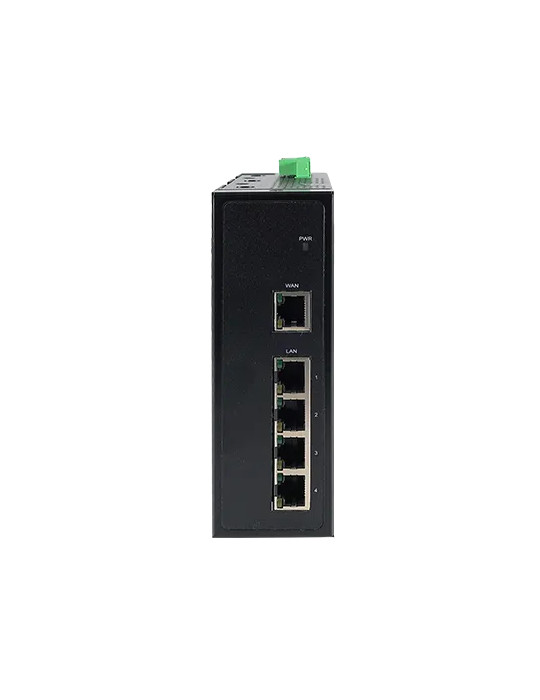

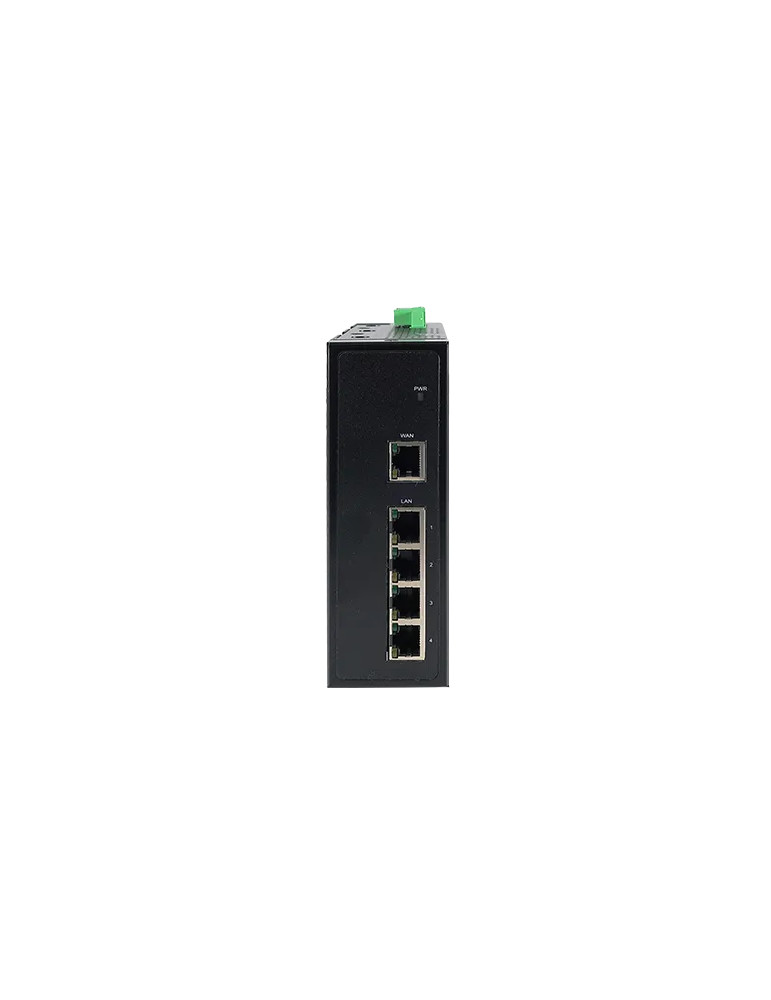

Atop ER5805P

Le routeur Atop ER5805P constitue une solution avancée pour la sécurisation et la connexion des infrastructures industrielles à Internet. Avec son processeur Quad-Core ARM Cortex A7, ce routeur offre la puissance de traitement nécessaire pour gérer le filtrage du trafic, le routage et les mesures de sécurité dans les environnements industriels exigeants.

Architecture réseau hautes performances

Le ER5805P dispose de 5 ports Ethernet 10/100/1000 BASE-TX avec connecteurs RJ-45 : 1 port WAN et 4 ports LAN. Cette configuration permet d'établir des connexions à haut débit tout en assurant une séparation physique claire entre le réseau externe et le réseau local. Le routeur intègre les standards IEEE 802.3 (10BaseT), IEEE 802.3u (100BaseT) et IEEE 802.3ab (1000BaseT) pour une compatibilité maximale avec les équipements existants.

Alimentation redondante avec PoE PD

Le modèle ER5805P intègre une fonction PoE PD (Power Device) selon le standard 802.3at, permettant une alimentation par le port LAN4 en mode A. Cette capacité s'ajoute à l'alimentation DC 12-48 V (plage 10,8-52,8 V) pour offrir une redondance d'alimentation complète. La consommation maximale est inférieure à 20 W. Le routeur dispose d'une protection contre les inversions de polarité et d'un connecteur à bloc de bornes 3 pôles.

Sécurité renforcée et VPN

Le ER5805P implémente plusieurs couches de sécurité : pare-feu avec liste de contrôle d'accès (ACL), redirection de ports, prévention des attaques, et gestion de zones de transfert. Les protocoles VPN supportés incluent IPSEC, OpenVPN, L2TP, PPTP Server et GRE, permettant l'établissement de connexions sécurisées avec échange de clés chiffré entre sites distants ou pour les accès utilisateurs.

Protocoles et gestion réseau

Le routeur prend en charge IPv4 et IPv6 avec serveur DHCP, client DHCP, IP statique et PPPoE. L'authentification supporte CHAP, PAP et Auto. Les protocoles disponibles incluent NTP, DNS, VLAN 802.1Q, QoS, VRRP et MQTT. La gestion s'effectue via interface Web, Telnet ou SSH, avec mise à jour du micrologiciel par Web. La supervision est assurée par SNMP v1/v2/v3, avec journalisation système sur carte SD, serveur distant ou mémoire flash locale.

Conception robuste pour environnements industriels

Le boîtier métallique IP30 (145 × 120 × 46 mm, 726 g) est conçu pour une température de fonctionnement de -40°C à +75°C (stockage : -40°C à +85°C) avec une humidité relative de 5 % à 95 % sans condensation. Le montage s'effectue sur rail DIN ou en applique murale (kit optionnel). Le routeur intègre un bouton Default/Reset, un emplacement micro-SD et un watchdog matériel.

Conformité électromagnétique renforcée

Le ER5805P répond aux normes EMC FCC Part 15 Class A, EN 55032, EN 55035, EN 61000-3-2 et EN 61000-3-3. Il est testé selon IEC 61000-4-2 (DES ±6 kV contact, ±8 kV air), IEC 61000-4-3 (immunité RF), IEC 61000-4-4 (transitoires électriques rapides ±2 kV sur alimentation, ±1 kV sur signal), IEC 61000-4-5 (surtensions ±1 kV ligne-ligne, ±2 kV ligne-terre), IEC 61000-4-6 (immunité conduite 3 V) et IEC 61000-4-8 (champ magnétique 1 A/m). La certification de sécurité IEC/EN 62368-1 est obtenue, ainsi que les tests de chocs IEC 60068-2-27, chute IEC 60068-2-32 et vibrations IEC 60068-2-64. Le produit est conforme RoHS, REACH et Conflict-Mineral Free.

Outils de diagnostic et statistiques

Le routeur intègre des fonctions de diagnostic : Ping, Traceroute et Nslookup. Les statistiques concernent l'utilisation de la mémoire, les ports WAN et LAN. La garantie constructeur est de 5 ans.
