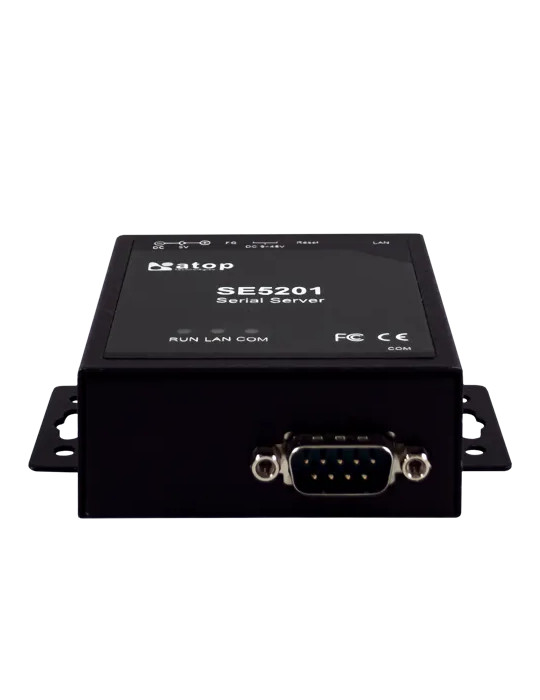

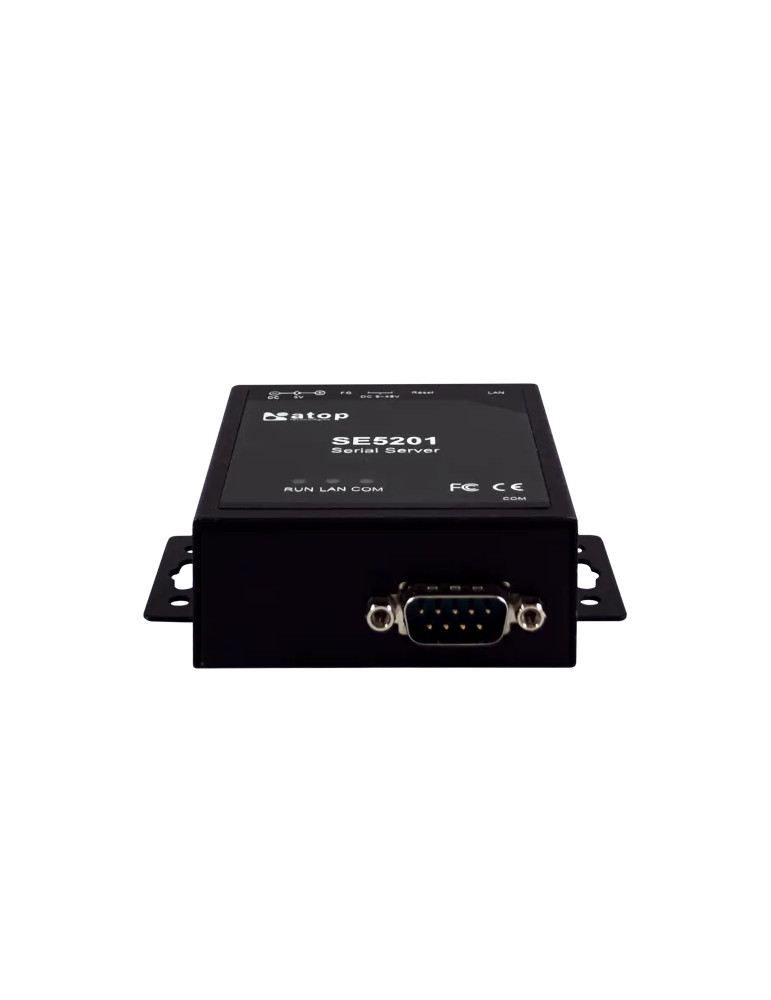

Atop SE5201B-E-T-C1-TB-TW-GPS

Serveur série industriel compact pour la connectivité Ethernet

Le serveur série industriel Atop SE5201B-E-T-C1-TB-TW-GPS transforme vos équipements série existants en périphériques compatibles Ethernet. Conçu pour l'automatisation industrielle, il permet de superviser et de contrôler des équipements série à distance via LAN, WAN ou Internet. Cette solution préserve vos investissements en équipements série tout en les intégrant dans des architectures modernes Industry 4.0 et IIoT.

Doté d'un port série configurable RS-232/485/422 via connecteur à borniers 5 broches et d'un port Ethernet RJ45 10/100Mbps, le SE5201B-E-T-C1-TB-TW-GPS s'installe facilement. Sa configuration s'effectue via interface Web, Telnet ou utilitaire Windows. Le logiciel VirtualCOM permet aux applications Windows d'accéder aux périphériques série en mappant les ports COM virtuels vers le serveur.

Interfaces de communication flexibles

• Port série configurable : 1 port RS-232/485/422 sélectionnable par logiciel, connecteur à borniers 5 broches
• Port Ethernet : 1 port RJ45 10/100Mbps avec auto-négociation et Auto MDI/MDI-X
• Débits série : 1200 à 230 400 bps avec parité configurable (None, Odd, Even, Space, Mark)
• Bits de données : 7 ou 8 bits, bits d'arrêt : 1 ou 2
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Protocoles et modes de fonctionnement réseau

• Protocoles supportés : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Mode TCP Client : destination unique ou VirtualCOM
• Mode TCP Server : jusqu'à 4 connexions simultanées avec VirtualCOM ou Telnet inversé
• Mode UDP : jusqu'à 4 plages d'adresses IP
• Configuration : Atop Management Utility, interface Web, Telnet, CLI
• Redirection VirtualCOM : logiciel disponible pour Windows et Linux

Alimentation redondante et protection

• Entrée principale : 9-30VDC via bornier verrouillable 3 broches 5,08 mm
• Entrée secondaire : 5VDC via connecteur DC Jack pour redondance
• Consommation : inférieure à 1,5W à 9VDC
• Protections : redondance d'alimentation, protection contre l'inversion de polarité

Conception industrielle robuste

• Boîtier métallique : protection EMC renforcée selon normes industrielles
• Température de fonctionnement : -40°C à +70°C
• Humidité relative : 5% à 95% (sans condensation)
• Dimensions : 88,5 x 78,3 x 27,8 mm (avec support mural)
• Poids : 185 g
• Montage : mural ou rail DIN (optionnel)
• Protection IP : IP30 selon IEC/EN60529
• Bouton Reset : présent

Certifications et conformité EMC

• Sécurité : EN 60950-1, EN62368-1
• EMC : FCC Part 15 Subpart B Class A, EN 55032, EN61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 55024, EN61000-6-2
• Tests EMC : ESD (±4kV contact, ±8kV air), EFT (±1,0kV ports DC et signaux), Surge (±0,5kV ligne-ligne DC, ±1kV ligne-terre DC), immunité rayonnée 10V/m (80-1000MHz)
• Environnement : RoHS 2, REACH
• Tests mécaniques : choc, chute, vibrations selon MIL-STD-810F
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25°C
• Garantie : 5 ans

Applications industrielles

Le SE5201B-E-T-C1-TB-TW-GPS s'adapte aux environnements industriels exigeants : automates programmables (PLC), interfaces homme-machine (HMI), lecteurs de codes-barres, terminaux de données, systèmes Kanban électroniques, systèmes de contrôle d'atelier et systèmes Pick-to-Light. Son boîtier métallique et sa plage de température étendue garantissent une fiabilité maximale en milieu manufacturier.
