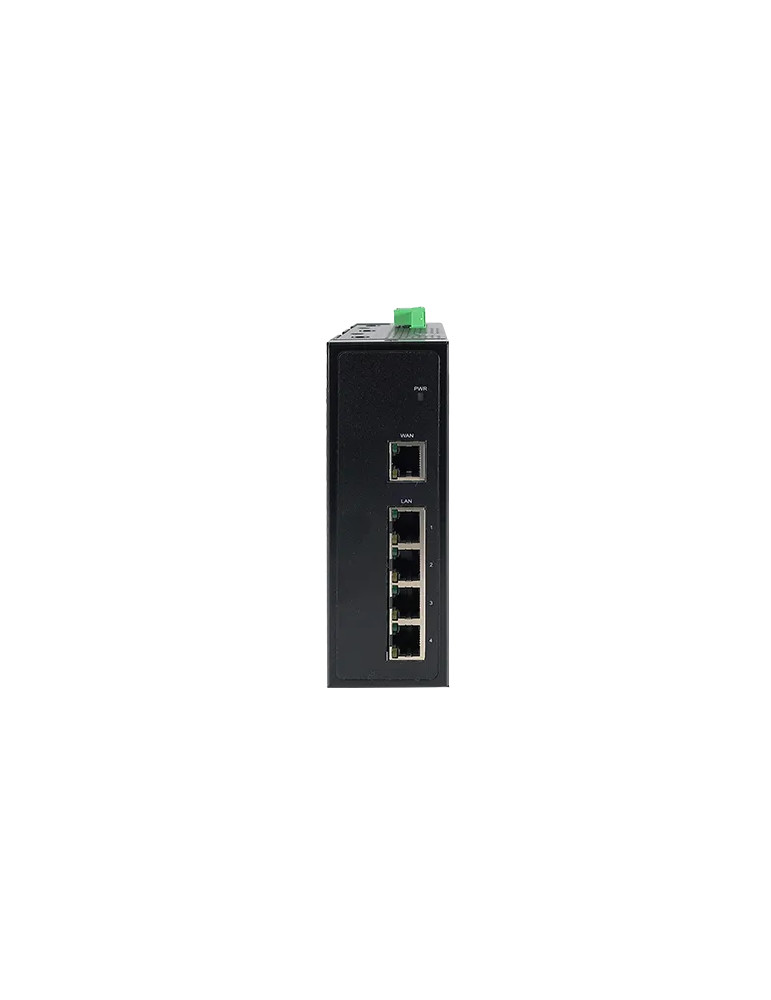

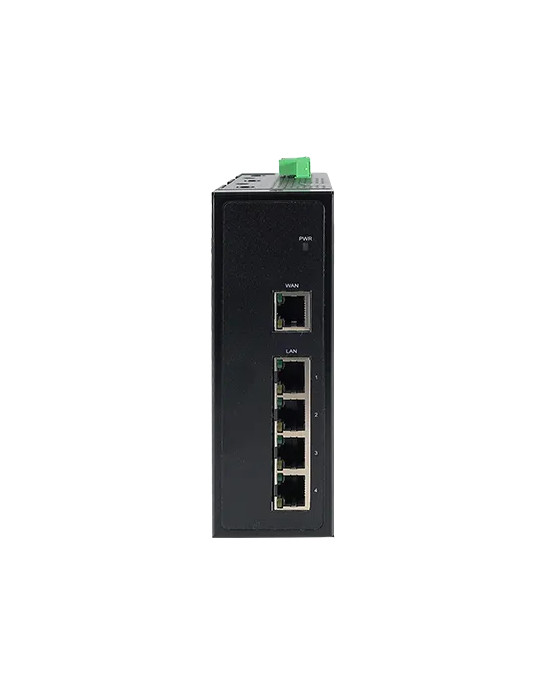

Atop ER5805

Le routeur Ethernet industriel Atop ER5805 offre une plateforme haute performance pour l'interconnexion sécurisée de réseaux industriels. Grâce à son processeur ARM Cortex A7 quad-core, ce routeur DIN-Rail assure le traitement des protocoles VPN, du pare-feu et du routage dans les environnements exigeants.

Architecture haute performance

Le ER5805 intègre un processeur ARM Cortex A7 quad-core de classe industrielle qui garantit la puissance de calcul nécessaire au filtrage du trafic, au routage et aux fonctions de sécurité avancées. Cette architecture permet de maintenir des débits élevés tout en assurant le chiffrement VPN et l'application des règles de pare-feu.

Connectivité Ethernet Gigabit

• 5 ports 10/100/1000 Base-TX RJ-45 conformes IEEE 802.3ab
• 1 port WAN dédié pour la connexion Internet
• 4 ports LAN pour le réseau local industriel

Sécurité réseau intégrée

Le routeur embarque un ensemble complet de fonctions de sécurité :

• Pare-feu avec liste de contrôle d'accès (ACL)
• Redirection de port (Port Forwarding)
• Prévention des attaques réseau
• VPN multi-protocoles : IPsec, OpenVPN, L2TP, PPTP Server, GRE
• Isolation par zones avec règles de transfert configurables
• Conformité IEC 62443-4-2 (en développement)

Protocoles et fonctionnalités réseau

Le ER5805 supporte IPv4 et IPv6 avec serveur DHCP intégré. Les ports Ethernet prennent en charge les VLAN 802.1Q, la qualité de service (QoS), le protocole VRRP pour la redondance, ainsi que MQTT pour l'intégration IoT. L'authentification PPPoE avec CHAP/PAP permet la connexion aux fournisseurs d'accès Internet.

Administration et supervision

• Interface Web, Telnet et SSH pour la configuration système
• SNMP v1/v2/v3 pour l'intégration aux plateformes de supervision
• Journalisation sur carte micro-SD, logger distant ou mémoire flash locale
• Outils de diagnostic : Ping, Traceroute, Nslookup
• Statistiques détaillées : mémoire, WAN, LAN
• Mise à jour firmware via interface Web

Conception industrielle durcie

Le boîtier métallique avec protection IP30 assure un fonctionnement fiable dans les environnements industriels. Le routeur fonctionne sur une plage de température étendue de -40°C à +75°C sans ventilation, adapté aux applications en environnements sévères. Dimensions compactes : 145 × 120 × 46 mm, poids 726 g.

Alimentation et redondance

Le ER5805 accepte une alimentation DC 12-48 V (plage 10,8-52,8 V) via bornier 3 broches avec protection contre l'inversion de polarité. La consommation reste inférieure à 20 W. Sur le modèle ER5805P (variante avec PoE PD), le port LAN4 peut recevoir l'alimentation PoE 802.3at Mode A, offrant une redondance d'alimentation avec entrée DC.

Interfaces et extensions

• 1 bouton Default/Reset
• 1 emplacement micro-SD pour stockage étendu et journalisation
• Montage DIN-Rail ou mural (kit optionnel)

Conformité et certifications

Le routeur répond aux normes de sécurité IEC/EN 62368-1 et aux exigences CEM EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Class A. Tests CEM renforcés selon IEC 61000-4 :

• Décharges électrostatiques (ESD) : ±6 kV contact, ±8 kV air (niveau 3)
• Immunité radiofréquence (RS) : 3 V/m 80 MHz-6 GHz
• Transitoires électriques rapides (EFT) : ±2 kV alimentation, ±1 kV signaux
• Surtensions (Surge) : ±1 kV ligne-ligne, ±2 kV ligne-terre
• Immunité conduite (CS) : 3 V, 150 kHz-80 MHz
• Champ magnétique (PFMF) : 1 A/m 50/60 Hz

Certifications mécaniques : IEC 60068-2-27 (chocs), IEC 60068-2-32 (chutes), IEC 60068-2-64 (vibrations). Conformité RoHS, REACH, Conflict-Mineral Free. Garantie : 5 ans.

Applications

Le routeur Atop ER5805 convient aux déploiements VPN industriels nécessitant des débits élevés et une sécurité renforcée. Il permet de connecter des réseaux locaux industriels à Internet via un tunnel VPN chiffré, avec pare-feu et isolation de zones. Idéal pour les infrastructures critiques, les sites distants, les installations de production et les systèmes SCADA requérant une protection contre les intrusions.
