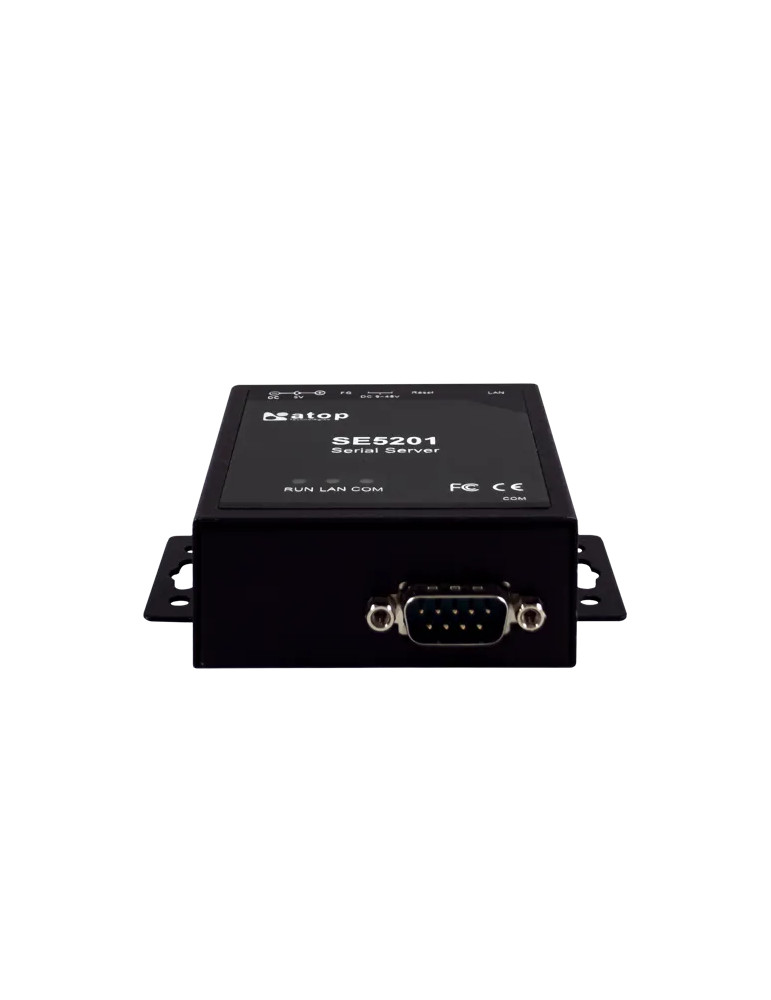

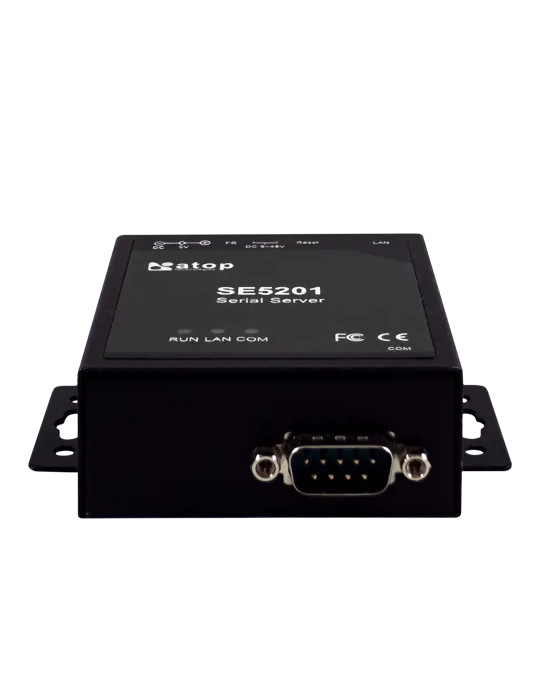

Atop SE5201B-E-T-C1-DB-TW

Serveur série industriel pour la conversion Ethernet des équipements RS-232/485/422

Le serveur série industriel Atop SE5201B-E-T-C1-DB-TW transforme tout équipement série en périphérique compatible Ethernet. Il permet de superviser et contrôler les équipements série existants via LAN, WAN ou Internet, éliminant les contraintes de câblage et facilitant l'intégration dans les architectures Industry 4.0 et IIoT. Cette solution prolonge la durée de vie des installations série sans nécessiter de remplacement massif.

Conçu pour l'automatisation industrielle et manufacturière, le SE5201B-E-T-C1-DB-TW s'intègre dans les systèmes utilisant automates programmables, interfaces homme-machine, lecteurs de codes-barres, terminaux de données, systèmes Kanban électroniques et systèmes Pick-to-Light.

Interface série configurable RS-232/485/422

• 1 port série sélectionnable par logiciel : RS-232, RS-485 (2 ou 4 fils) ou RS-422
• Connecteur D-Sub 9 broches mâle (version DB)
• Vitesse : 1 200 à 230 400 bauds
• Bits de données : 7 ou 8
• Parité : aucune, impaire, paire, espace, marque
• Bits d'arrêt : 1 ou 2
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Port Ethernet 10/100 Mbps

• 1 port RJ45 10/100BASE-T(X)
• Auto-négociation et Auto MDI/MDI-X
• Conformité IEEE 802.3 10BaseT et IEEE 802.3u 100BaseT(X)

Modes de fonctionnement et protocoles

• Modes supportés : TCP serveur/client, UDP, VirtualCOM et Tunneling
• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées ; VirtualCOM ou Telnet inverse
• UDP : jusqu'à 4 plages IP
• Protocoles : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Configuration : interface Web, console Telnet ou utilitaire Windows
• Logiciel VirtualCOM pour Windows/Linux
• Mise à jour firmware à distance via Ethernet

Alimentation redondante et protection

• Double alimentation DC redondante pour fonctionnement continu
• Connecteur bornier 3 points 5,08 mm verrouillable : 9 à 30 VDC
• Connecteur DC Jack : 5 VDC
• Consommation : <1,5 W @ 9 VDC
• Protection contre inversion de polarité

Construction industrielle robuste

• Boîtier métallique renforcé avec protection EMC industrielle
• Indice de protection : IP30 (IEC/EN60529)
• Dimensions (L x H x P) : 88,5 x 84 x 27,8 mm (avec partie de montage mural et connecteur DB9)
• Poids : 185 g
• Montage : mural ou rail DIN (en option)
• Bouton de réinitialisation intégré

Plage de température étendue et certifications

• Température de fonctionnement : -40 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95 % (sans condensation)
• Conformité : EN 60950-1, EN62368-1, FCC Part 15 Class A, EN 55032, EN61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 55024, EN61000-6-2
• Conformité RoHS 2 et REACH
• Tests selon MIL-STD-810F (choc, chute, vibration)
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25°C
• Garantie : 5 ans

Tests de compatibilité électromagnétique

• Décharge électrostatique (IEC 61000-4-2) : ±4 kV contact, ±8 kV air
• Immunité rayonnée (IEC 61000-4-3) : 10 V/m (80-1000 MHz)
• Transitoires électriques rapides (IEC 61000-4-4) : ±1,0 kV port DC et signal
• Surtension (IEC 61000-4-5) : ±0,5 kV ligne-ligne DC, ±1 kV ligne-terre DC et signal
• Immunité conduite (IEC 61000-4-6) : 10 Vrms (0,15-80 MHz)
• Champ magnétique (IEC 61000-4-8) : 30 A/m
