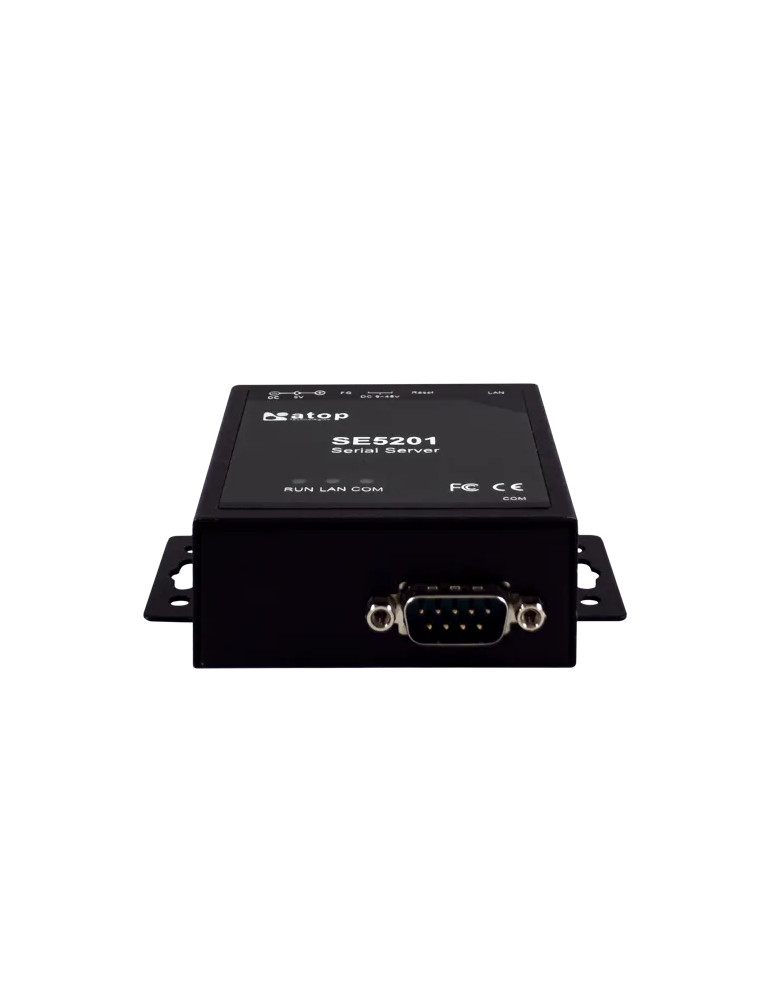

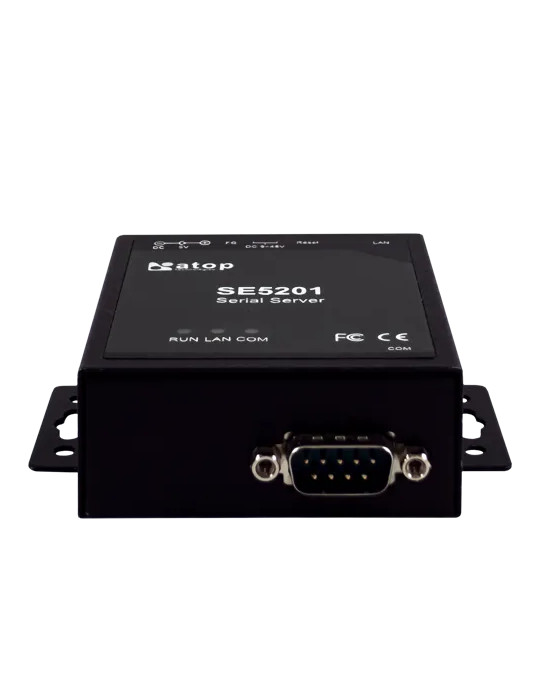

Atop SE5201B-E-T-C1-DB-TW-GPS

Le serveur de périphériques série Atop SE5201B-E-T-C1-DB-TW-GPS permet de transformer tout équipement série en périphérique compatible Ethernet, offrant la possibilité de contrôler et superviser vos équipements série hérités via LAN, WAN ou Internet. Cette connectivité réseau élimine les déplacements pour configurer ou dépanner un appareil série installé sur un site de production ou dans une installation distante, et facilite l'intégration de ces équipements dans les architectures modernes de type Industrie 4.0 et IIoT.

Interface réseau Fast Ethernet

• 1 port RJ45 10/100BASE-T(X) conforme IEEE 802.3 et IEEE 802.3u
• Auto-négociation et Auto MDI/MDI-X

Interface série logicielle sélectionnable

• 1 port série configurable par logiciel en RS-232, RS-485 (2 ou 4 fils) ou RS-422
• Connecteur DB9 mâle (version -DB)
• Débits de 1 200 à 230 400 bps
• Parité : None, Odd, Even, Space, Mark
• Bits de données : 7 ou 8
• Bits d'arrêt : 1 ou 2
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Protocoles et modes de liaison

• Protocoles : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Modes TCP Client : destination unique ou VirtualCOM
• Modes TCP Server : 4 connexions, VirtualCOM ou Telnet inversé
• Mode UDP : jusqu'à 4 plages d'adresses IP

Configuration et administration

• Configuration via Atop Management Utility, interface Web, Telnet ou CLI
• Logiciel de redirection VirtualCOM pour Windows et Linux
• Mise à jour du firmware à distance via Ethernet
• Bouton de réinitialisation intégré

Alimentation redondante

• Bloc de terminaison verrouillable 3 broches 5,08 mm : 9 à 30 VDC
• Jack DC : 5 VDC
• Consommation : inférieure à 1,5 W à 9 VDC
• Protection contre les inversions de polarité
• Entrées d'alimentation redondantes pour un fonctionnement ininterrompu

Boîtier métal robuste et montage industriel

• Dimensions (L × H × P) : 88,5 × 84 × 27,8 mm (avec support de montage mural et connecteur DB9)
• Poids : 185 g
• Montage mural ou sur rail DIN (kit optionnel)
• Boîtier métal avec protection EMC renforcée
• Indice de protection IEC/EN60529 IP30

Environnement industriel étendu

• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 % à 95 % (sans condensation)
• Tests conformes MIL-STD-810F : chocs, chutes, vibrations
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25 °C

Certifications et conformité

• Sécurité : EN 60950-1 / EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 55024, EN61000-6-2
• Conformité RoHS 2 et REACH
• Garantie constructeur : 5 ans

Applications

• Automates programmables (PLC) et interfaces homme-machine (IHM)
• Lecteurs de codes-barres, terminaux de saisie de données
• Systèmes Kanban électroniques
• Systèmes de contrôle d'atelier et Pick-to-Light
• Automatisation industrielle et manufacturière
