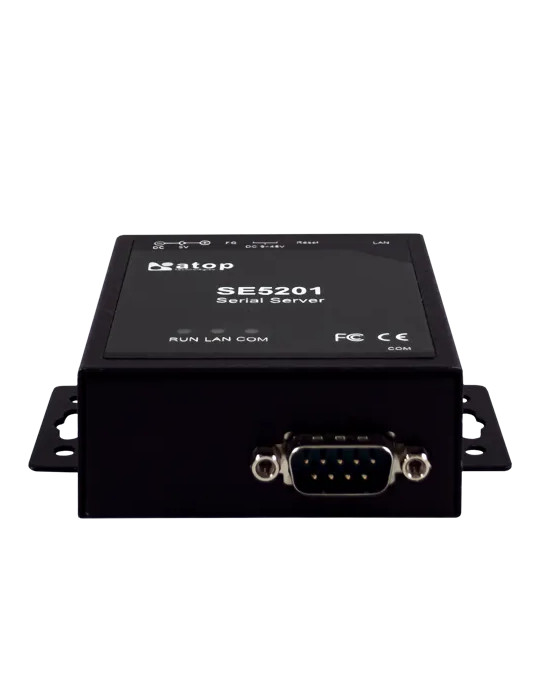

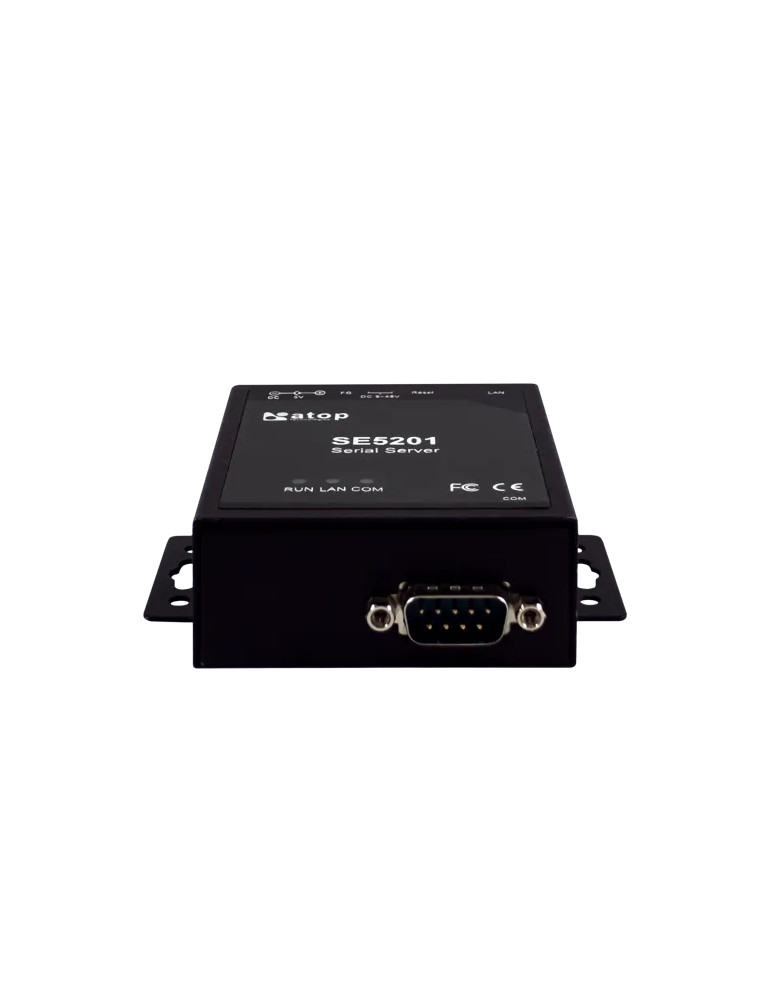

Atop SE5201B-Q-T-C1-TB-US-GPS

Serveur série industriel pour l'intégration de périphériques série sur réseau Ethernet

L'Atop SE5201B-Q-T-C1-TB-US-GPS transforme vos équipements série existants en périphériques compatibles Ethernet, permettant la supervision et le contrôle à distance via LAN, WAN ou Internet. Cette solution répond aux besoins d'intégration des équipements série hérités dans les environnements d'automatisation moderne, sans nécessiter leur remplacement complet. Le boîtier métal robuste assure une protection EMC industrielle pour une fiabilité optimale en environnement contraint.

Interface série polyvalente et configuration simplifiée

Le serveur série dispose d'un port configurable par logiciel supportant les standards RS-232, RS-485 (2 et 4 fils) et RS-422, avec débits de 1200 à 230400 bps. Le connecteur terminal block 5 broches (-TB) facilite le câblage industriel. La configuration s'effectue simplement via interface Web, console Telnet ou utilitaire Windows. Le logiciel VirtualCOM permet aux applications Windows d'accéder aux périphériques série en mappant les ports COM virtuels vers le serveur série.

Connectivité réseau Fast Ethernet

• 1 port RJ45 Fast Ethernet 10/100Mbps IEEE 802.3/802.3u
• Auto-négociation de vitesse
• Auto MDI/MDI-X
• Protocoles supportés : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3

Modes de liaison série/Ethernet

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou Telnet inverse
• UDP : jusqu'à 4 plages d'adresses IP

Alimentation redondante pour fonctionnement continu

Deux entrées d'alimentation redondantes : terminal block verrouillable 3 broches 5,08mm (9-30VDC) et prise DC jack (5VDC). Consommation inférieure à 1,5W à 9VDC. Protection contre l'inversion de polarité intégrée.

Construction robuste pour environnements industriels

• Boîtier métal avec protection IP30
• Dimensions : 88,5 x 78,3 x 27,8mm (avec support mural)
• Poids : 185g
• Montage mural ou rail DIN (kit optionnel)
• Bouton de réinitialisation

Large plage de température étendue

• Fonctionnement : -40°C à +70°C
• Stockage : -40°C à +85°C
• Humidité relative : 5% à 95% (sans condensation)

Protection EMC renforcée selon normes industrielles

• Décharge électrostatique IEC 61000-4-2 : ±4kV contact, ±8kV air
• Immunité rayonnée IEC 61000-4-3 : 10V/m (80-1000MHz)
• Transitoires électriques rapides IEC 61000-4-4 : ±1,0kV (ports DC et signal)
• Surtensions IEC 61000-4-5 : jusqu'à ±1kV selon les ports
• Immunité conduite IEC 61000-4-6 : 10Vrms (0,15-80MHz)
• Champ magnétique IEC 61000-4-8 : 30A/m

Certifications et fiabilité

• Sécurité : EN 60950-1 / EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN61000-6-4, EN 55024
• Conformité RoHS 2 et REACH
• Tests mécaniques : MIL-STD-810F (chocs, chutes, vibrations)
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25°C
• Garantie : 5 ans

Applications industrielles

Idéal pour l'automatisation industrielle et manufacturière : automates programmables (PLC), interfaces homme-machine (IHM), lecteurs codes-barres, terminaux de données, systèmes Kanban électroniques, supervision d'atelier, systèmes pick-to-light. Compatible avec les initiatives Industrie 4.0 et IIoT pour prolonger la durée de vie des équipements série existants.
