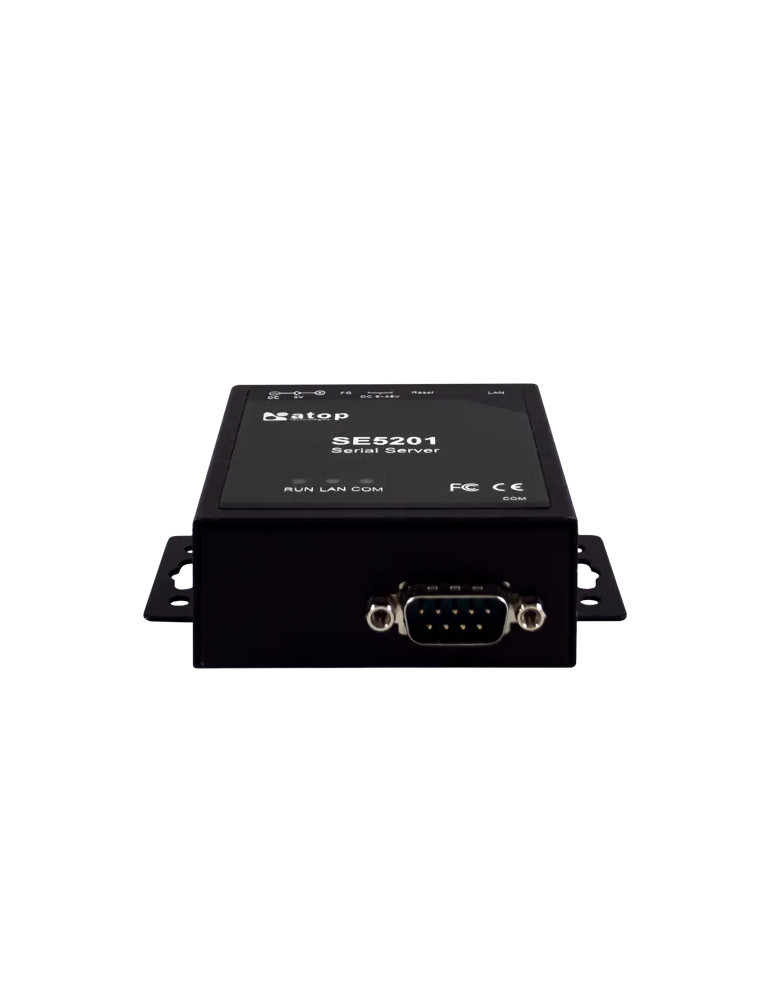

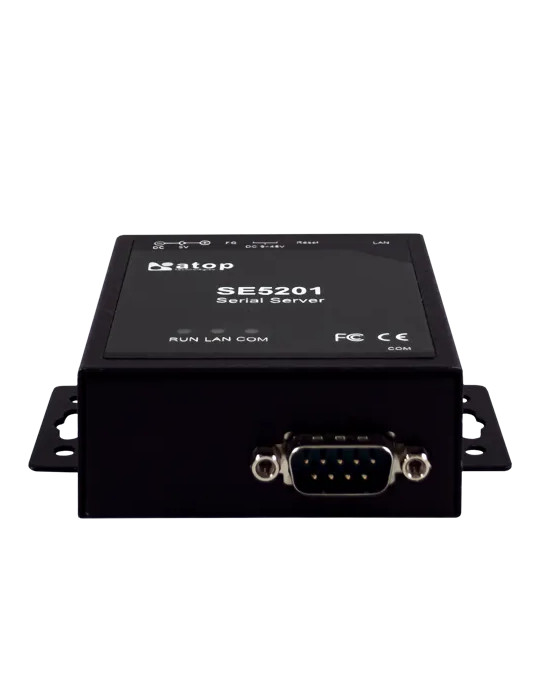

Atop SE5201B-Q-T-C1-TB-US

Connectivité Ethernet pour équipements série industriels

Le serveur de périphérique série Atop SE5201B-Q-T-C1-TB-US permet de transformer tout équipement série en périphérique compatible Ethernet. Cette solution facilite la supervision et le contrôle d'équipements série depuis un réseau LAN, WAN ou via Internet, éliminant les déplacements vers les équipements situés en atelier ou sur sites distants. Les équipements série peuvent ainsi s'intégrer dans les pratiques modernes telles que l'Industrie 4.0 et l'IIoT, prolongeant leur durée de vie sans nécessiter de remplacement complet.

Caractéristiques techniques principales

• 1 port série configurable par logiciel : RS-232, RS-485 (2 ou 4 fils) ou RS-422
• Connecteur : bloc à bornes à 5 broches (version TB)
• 1 port Ethernet 10/100 Mbps RJ45 avec auto-négociation et auto MDI/MDI-X
• Vitesses série : 1 200 à 230 400 bauds
• Modes de liaison : TCP client, TCP server (4 connexions), UDP
• Protocoles supportés : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3

Configuration et intégration

• Configuration via interface Web, console Telnet ou utilitaire Windows
• Logiciel VirtualCOM pour redirection Windows/Linux
• Mise à jour du firmware via Ethernet depuis un PC distant
• Support de 4 connexions simultanées en mode TCP server

Alimentation et installation

• Double entrée d'alimentation redondante pour fonctionnement continu
• Bloc à bornes verrouillable 3 broches 5,08 mm : 9-30 VCC
• Jack DC : 5 VCC
• Consommation : <1,5 W @ 9 VCC
• Protection contre les inversions de polarité
• Installation murale ou montage DIN-Rail (optionnel)
• Bouton de réinitialisation présent

Construction industrielle robuste

• Boîtier métallique renforcé offrant une protection EMC élevée
• Température de fonctionnement : -40 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative ambiante : 5 % à 95 % (sans condensation)
• Dimensions (avec pièce de montage mural) : 88,5 × 78,3 × 27,8 mm
• Poids : 185 g
• Protection : IP30 selon IEC/EN60529

Normes et certifications

• Sécurité : EN 60950-1 / EN62368-1
• EMC : FCC Part 15 Class A, EN 55032, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2
• Conformité RoHS 2 et REACH
• Tests selon MIL-STD-810F (chocs, chutes, vibrations)
• Protection ESD : décharge contact ±4 kV, décharge air ±8 kV (IEC 61000-4-2)
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25°C
• Garantie : 5 ans

Applications industrielles ciblées

Le SE5201B-Q-T-C1-TB-US s'intègre dans les environnements d'automatisation industrielle et manufacturière : automates programmables (PLC), interfaces homme-machine (HMI), lecteurs de codes-barres, terminaux de données, systèmes Kanban électroniques, systèmes de contrôle d'atelier et systèmes Pick-to-Light.
