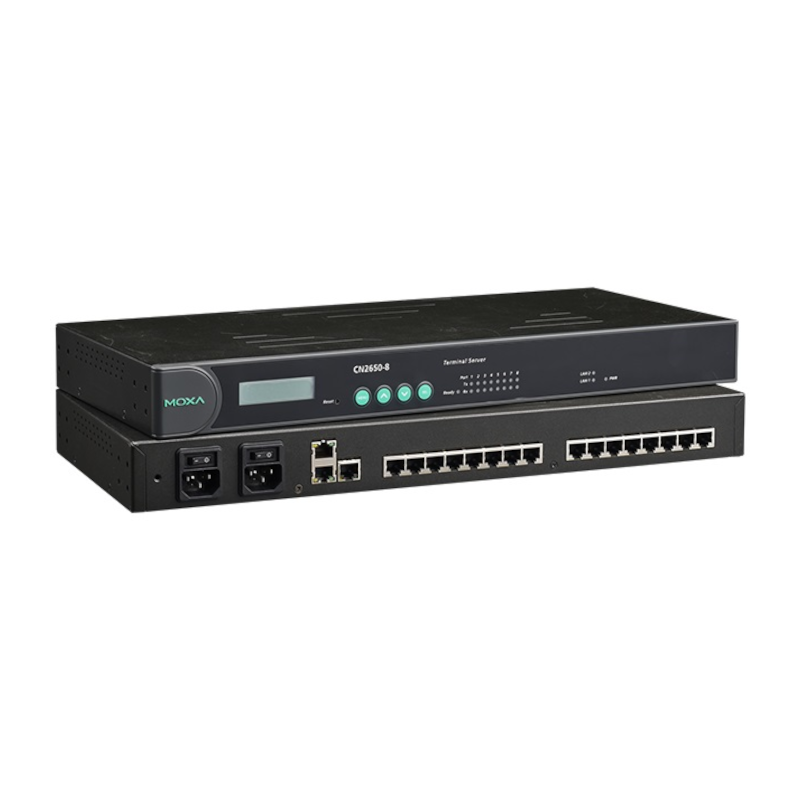

Moxa CN2610 & CN2650

La redondance est une question importante pour les réseaux industriels, et différents types de solutions ont été développés pour fournir des chemins de réseau alternatifs lorsque des défaillances d'équipement ou de logiciel se produisent. Du matériel "Watchdog" est installé pour utiliser du matériel redondant, et un mécanisme logiciel de commutation "Token" est appliqué. Le serveur de terminal CN2600 utilise ses ports Dual-LAN intégrés pour mettre en œuvre un mode "COM redondant" qui permet à vos applications de fonctionner sans interruption.

Redondance Dual-LAN

Le CN2600 possède deux ports LAN distincts qui peuvent être connectés à des réseaux LAN séparés. La redondance Dual-LAN implique la mise en place de deux réseaux physiques distincts pour connecter l'hôte PC au CN2600 (l'hôte PC nécessite également deux cartes LAN). Si l'une des connexions échoue, l'hôte PC peut toujours communiquer avec vos périphériques série via l'autre connexion LAN.

COM redondant

Moxa propose "Redundant COM", une application facile à utiliser qui fournit une solution alternative pour la redondance du réseau. Lorsque le CN2600 reçoit un paquet de données d'un appareil connecté, deux paquets de données identiques sont envoyés sur deux connexions LAN indépendantes pour éviter les paquets de données perdus si une connexion LAN devient indisponible. Le logiciel du CN2600 est programmé pour éliminer automatiquement les paquets de données en double.

Redondance à double hôte

Les cartes dual-LAN du CN2600 peuvent également être utilisées pour configurer une redondance "dual-host". Dans ce cas, les deux réseaux (LAN A et LAN B sur la figure) sont connectés à deux hôtes différents. Si l'un des deux hôtes s'arrête inopinément, l'autre hôte pourra toujours communiquer avec les périphériques série connectés au CN2600.

Modèle à double alimentation pris en charge

La redondance à double alimentation utilise deux entrées d'alimentation et des alimentations internes redondantes pour garantir que toutes les fonctions du CN2600 seront disponibles, même en cas de défaillance du circuit d'alimentation.
