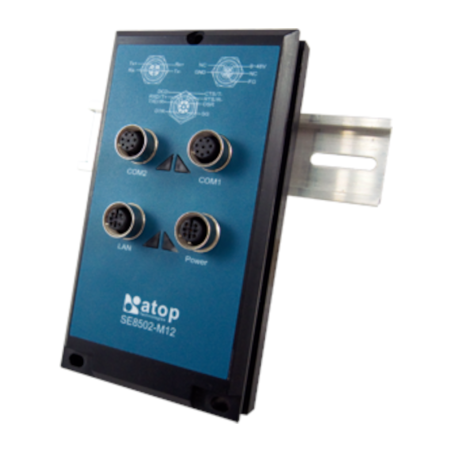

Atop SE8502

Le serveur série Atop SE8502-M12 offre une connectivité série industrielle robuste dans un boîtier aluminium étanche IP68, conçu pour résister aux environnements industriels les plus exigeants. Certifié EN 50155 et EN 50121-4 pour les applications ferroviaires, ce convertisseur série vers Ethernet garantit une communication fiable dans des conditions de forte humidité, poussière, vibrations et températures extrêmes de -40°C à 75°C.

Solution de conversion série vers Ethernet étanche

L'Atop SE8502-M12 convertit deux ports série RS-232/422/485 en connectivité Ethernet 10/100 Mbps, permettant la supervision et le contrôle à distance d'équipements industriels de terrain. Les connecteurs M12 métalliques garantissent des connexions sécurisées résistantes aux vibrations, idéales pour les véhicules en mouvement et les installations soumises à des chocs mécaniques.

Interfaces série flexibles

• 2 ports série RS-232/422/485 configurables par logiciel
• Connecteurs M12 8 broches à codage A
• Débits jusqu'à 921 kbps
• Support des modes de parité : None, Odd, Even, Mark, Space
• Bits de données : 5, 6, 7, 8
• Bits d'arrêt : 1, 2
• Contrôle de flux : None, Xon/Xoff, RTS/CTS

Connectivité réseau industrielle

• 1 port Ethernet 10/100 Mbps Fast Ethernet
• Connecteur M12 4 broches à codage D femelle
• Auto-négociation full duplex
• Auto MDI/MDI-X
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMP, HTTP, Telnet, RFC2217, NTP, DNS, SMTP

Modes de liaison multiples

Le SE8502-M12 supporte plusieurs modes de fonctionnement configurables :

• Mode TCP serveur et client
• Mode UDP
• Mode VirtualCOM pour redirection sous Windows et Linux

Configuration et supervision simplifiées

• Configuration via serveur web intégré, console série ou Telnet
• Utilitaire de gestion Windows (Atop Management Utility)
• Utilitaire Windows pour configuration IP
• Mise à jour firmware à distance via Ethernet
• Indicateurs LED : COM, LAN, RUN

Construction robuste pour environnements sévères

• Boîtier aluminium rigide certifié IP68
• Protection contre l'immersion : IP68 pendant 1 heure en fonctionnement (IEC/EN 60529)
• Résistance aux chocs, chutes et vibrations selon IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-64
• Montage mural
• Dimensions : 135,5 x 64,9 x 25,1 mm
• Poids : 700 g

Alimentation et consommation

• Tension d'entrée : 9 à 48 VDC
• Connecteur d'alimentation M12 5 broches à codage A
• Courant d'entrée : 0,40 A maximum
• Consommation : environ 3,6 W maximum

Plage de température étendue

• Température de fonctionnement : -40°C à 75°C
• Température de stockage : -40°C à 85°C
• Humidité relative ambiante : 5 % à 95 % (sans condensation)

Certifications ferroviaires et industrielles

• Certifié EN 50155 pour applications ferroviaires
• Certifié EN 50121-3-2 et EN 50121-4 (compatibilité électromagnétique ferroviaire)
• Conformité EMC : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000 (séries 3-2, 3-3, 6-2, 6-4)
• Tests de robustesse électromagnétique selon IEC 61000-4 (ESD ±6 kV contact / ±8 kV air, EFT ±2 kV, Surge ±2 kV, RS 10 V/m, champ magnétique 10 A/m)
• MTBF : 264 711 heures (30,21 ans) selon MIL-HDBK-217F à 25°C
• Conformité RoHS 2 et REACH

Applications typiques

• Systèmes ferroviaires et transports publics
• Véhicules industriels mobiles
• Supervision d'équipements série dans des environnements humides ou poussiéreux
• Installations extérieures exposées aux intempéries
• Contrôle de machines et automates industriels dans des conditions extrêmes
• Systèmes de data centers en environnements difficiles

Fiabilité et garantie

Le serveur série Atop SE8502-M12 bénéficie d'une garantie de 5 ans, témoignant de la qualité de fabrication et de la fiabilité de ce convertisseur industriel. Son boîtier étanche IP68 et ses certifications ferroviaires en font un équipement de premier choix pour les installations critiques nécessitant une connectivité série fiable dans des environnements hostiles.
