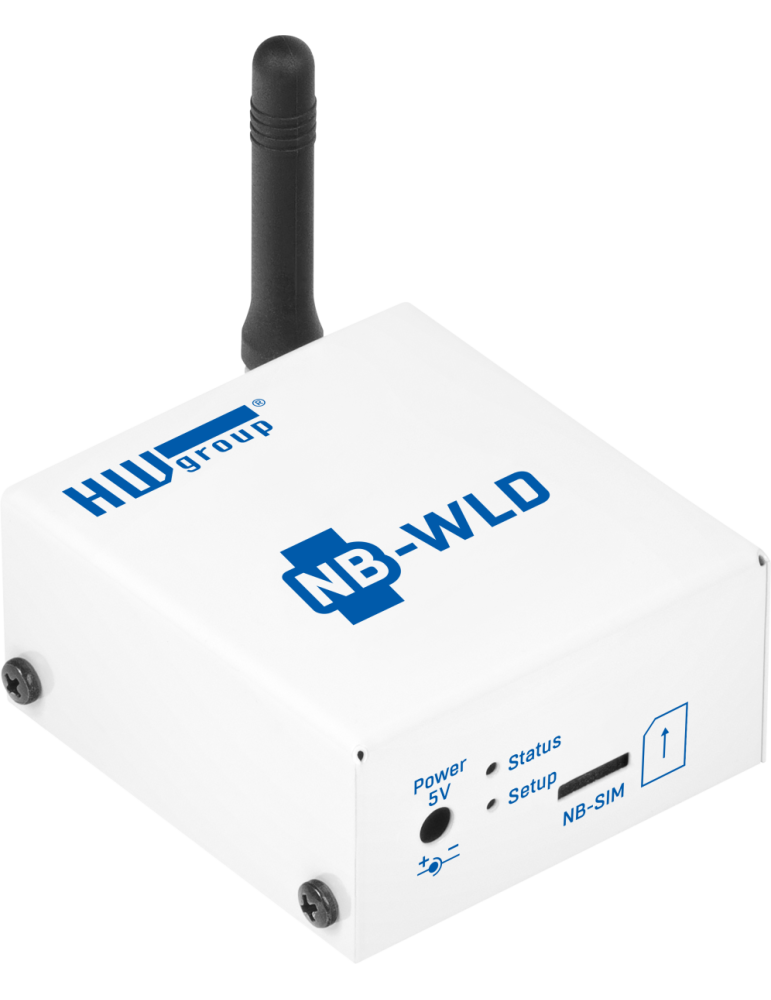

HW-group NB-WLD SET subscribed

Détecteur de fuite d'eau autonome NB-WLD avec connectivité NB-IoT

Le HW-group NB-WLD SET subscribed constitue une solution de surveillance environnementale autonome pour la détection instantanée de fuite d'eau. Alimenté par batterie interne ou adaptateur externe, ce boîtier de connexion IoT intègre une zone de détection WLD capable de surveiller jusqu'à 60 mètres de câblage (câble détecteur + câble de prolongement non-détecteur). Grâce à sa connectivité NB-IoT (NarrowBand IoT) avec carte SIM prépayée 3 ans incluse, le NB-WLD transmet ses données vers un portail SensDesk Technology pour la gestion centralisée, les alertes et les rapports. La détection s'effectue sur toute la longueur du câble détecteur WLD de type A, permettant une réaction immédiate dès les premières gouttes d'eau ou de tout liquide conducteur (glycol éthylénique, etc.).

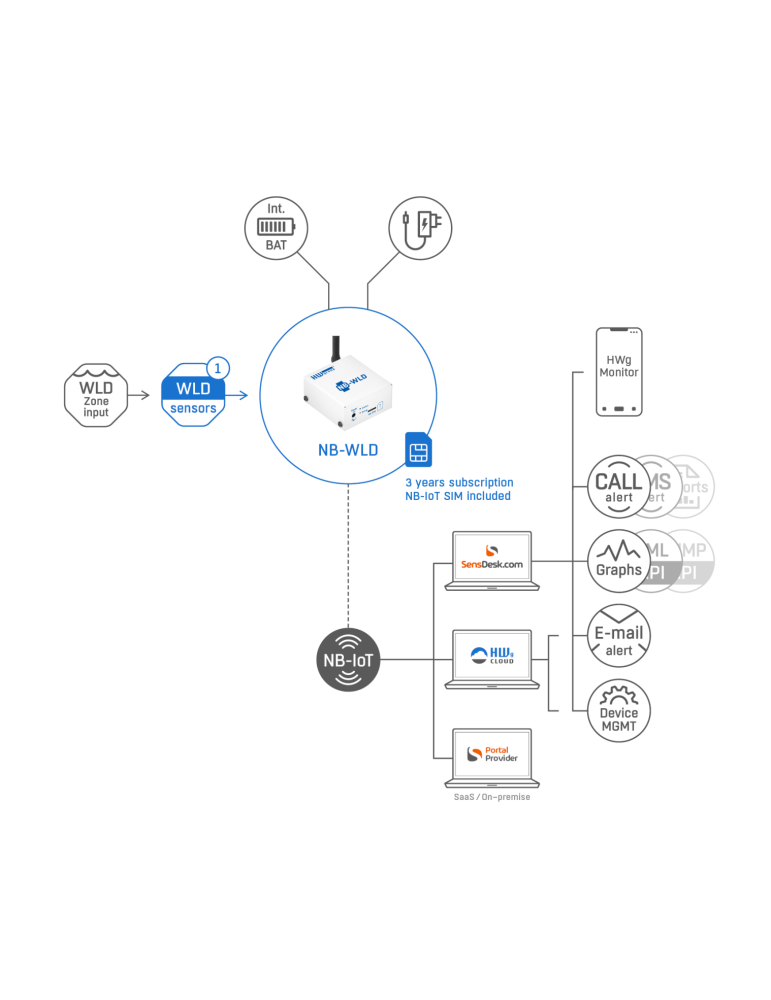

Architecture NB-IoT et portail de supervision HWg-cloud.com

Le NB-WLD s'appuie sur la technologie NarrowBand IoT, un réseau cellulaire distinct du GSM, LTE ou Cat-M1, optimisé pour la très faible consommation électrique. Cette architecture permet une autonomie de la batterie interne Li-MnO2 non-rechargeable (1500 mA) pouvant atteindre 3 ans. La carte SIM NB-IoT prépayée (connectivité Vodafone globale) est préconfigurée pour le portail HWg-cloud.com, offrant la gestion à distance, la configuration du boîtier et l'envoi d'alertes par email. Le boîtier peut être migré vers tout portail compatible SensDesk Technology, ou configuré avec une carte SIM tierce compatible NB-IoT (attention aux fréquences et à la couverture spécifiques NB-IoT, différentes du LTE standard).

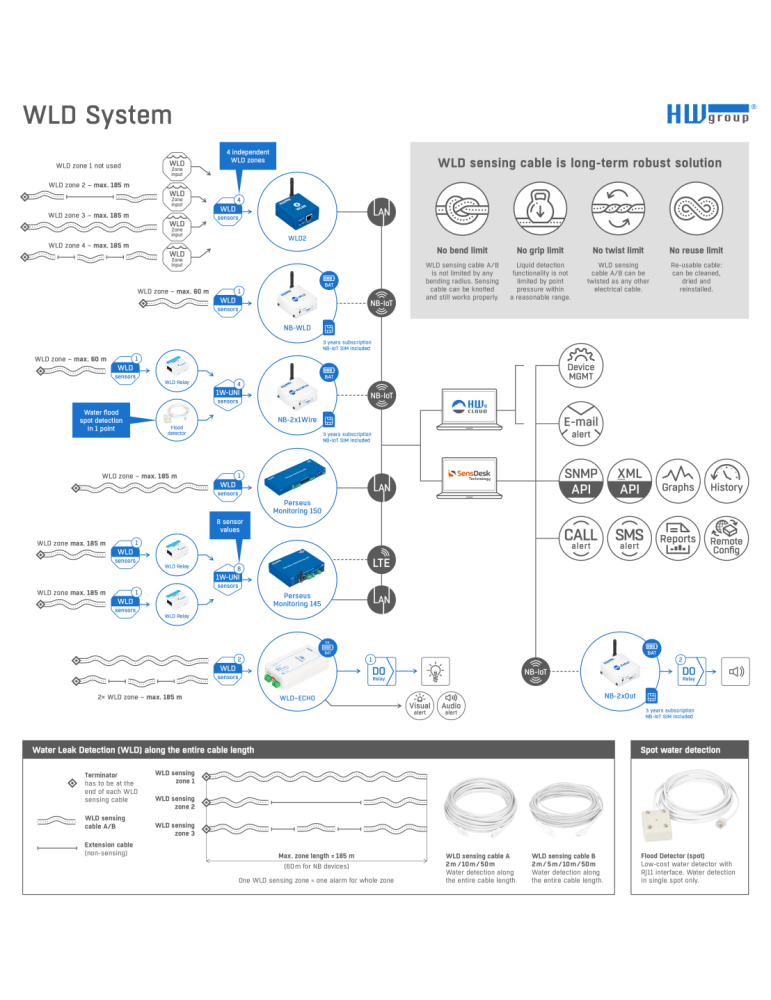

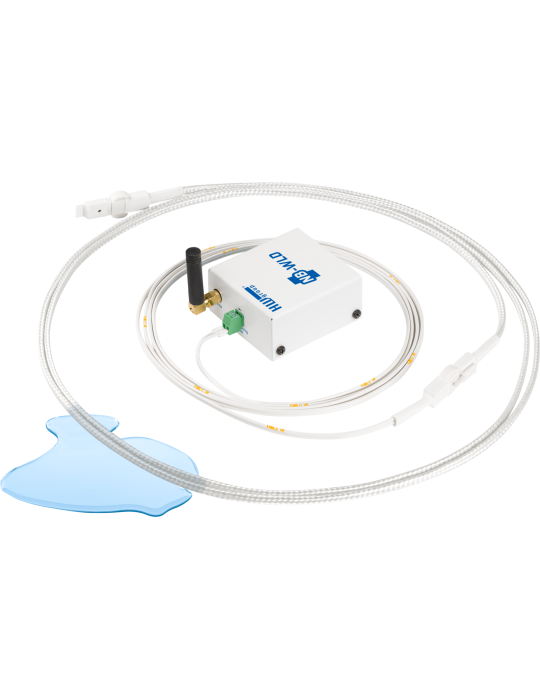

Câble détecteur WLD : détection sur toute la longueur

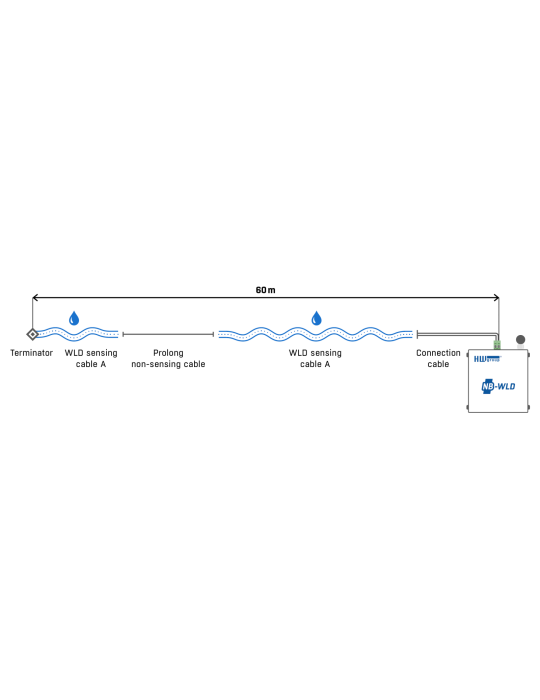

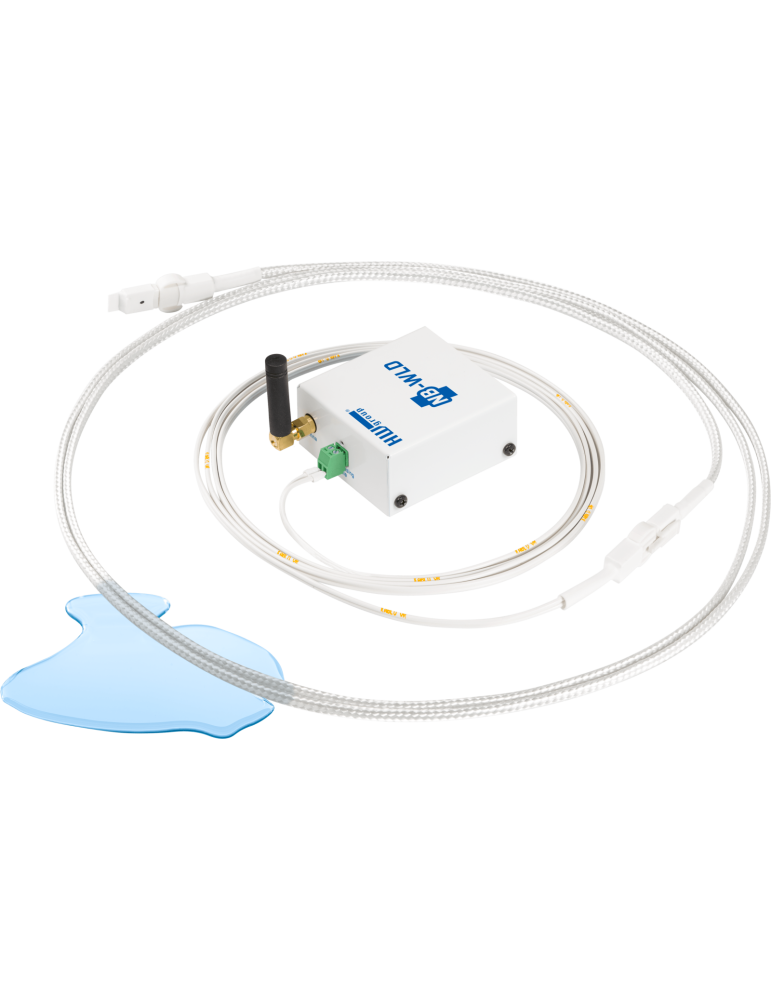

Le système de détection repose sur le câble détecteur WLD de type A, disponible en longueurs de 2m, 10m ou 50m, extensible par câble de prolongement non-détecteur (5m). Ce câble détecteur présente des propriétés remarquables :

• Aucune limite de courbure : le câble peut épouser n'importe quel rayon de courbure
• Aucune limite de torsion : manipulation identique à un câble électrique standard
• Résistance à la pression ponctuelle : la fonctionnalité de détection n'est pas affectée par une pression localisée raisonnable
• Réutilisable : après déclenchement, le câble peut être nettoyé, séché et réutilisé

Cette technologie de détection linéaire offre un avantage décisif par rapport aux capteurs ponctuels de type flood : la détection instantanée dès les premières gouttes, où qu'elles apparaissent le long du câble. Dans les data centers, salles serveurs, locaux techniques ou installations médicales, cette réactivité précoce permet d'éviter des dommages coûteux à l'infrastructure IT.

Applications typiques du détecteur NB-WLD

• Data centers : sous faux-planchers et au-dessus des faux-plafonds
• Canalisations : câble détecteur posé le long des tuyauteries
• Climatisation : surveillance des condensats sous les unités A/C
• Séparations de locaux : câble détecteur le long des murs pour détecter les infiltrations depuis les pièces adjacentes
• Bâtiments tertiaires : protection des zones sensibles contre les dégâts des eaux

Écosystème HWg Monitoring et portails SensDesk Technology

Le NB-WLD fait partie de l'écosystème HWg Monitoring (capteurs + boîtiers de connexion + portails SensDesk Technology), garantissant la fiabilité des alertes, l'historisation sous forme de graphiques, les rapports PDF, l'API ouverte et la gestion à distance des boîtiers. Le portail HWg-cloud.com (service gratuit du fabricant avec fonctions d'alerte email simplifiées) ou SensDesk.com (service payant) assurent la supervision centralisée. D'autres portails compatibles SensDesk Technology sont disponibles auprès de fournisseurs tiers.

Caractéristiques techniques du NB-WLD SET subscribed

• Zones de détection : 1 zone WLD (câble détecteur type A)
• Longueur de câblage : jusqu'à 60m (câble détecteur + câble de prolongement)
• Connectivité : NB-IoT (NarrowBand IoT) avec carte SIM prépayée 3 ans incluse
• Protocoles : CoAP, NB-Push (HWg-Push pour SensDesk), SNTP, DHCP

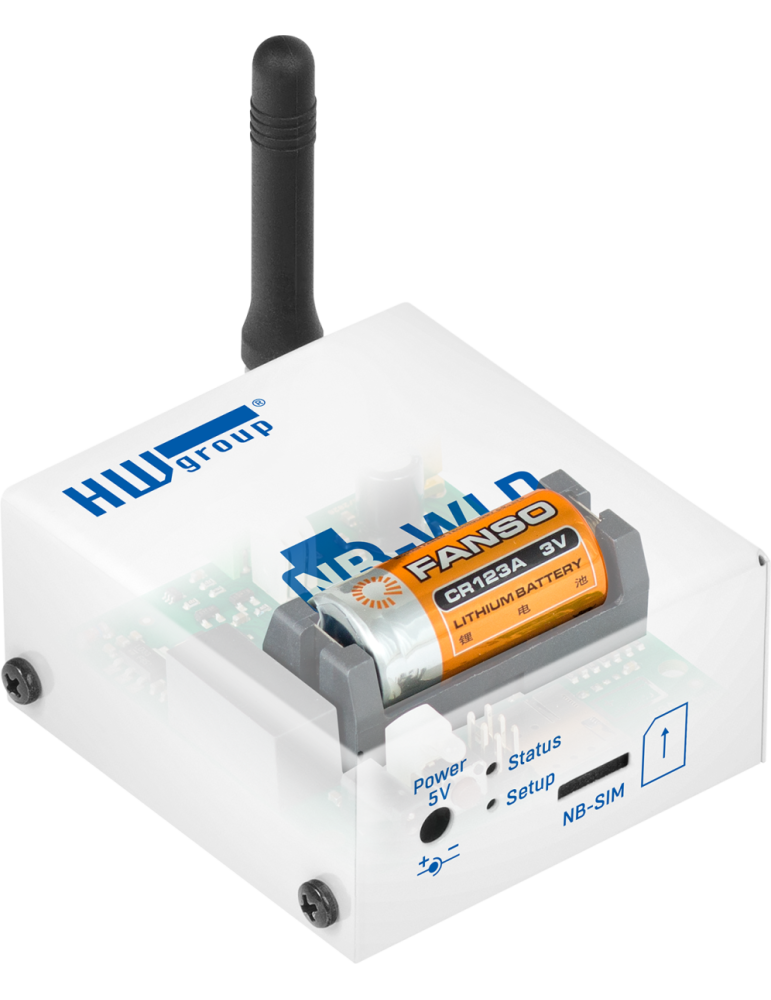

• Alimentation principale : batterie interne Li-MnO2 1500 mA non-rechargeable (autonomie jusqu'à 3 ans)

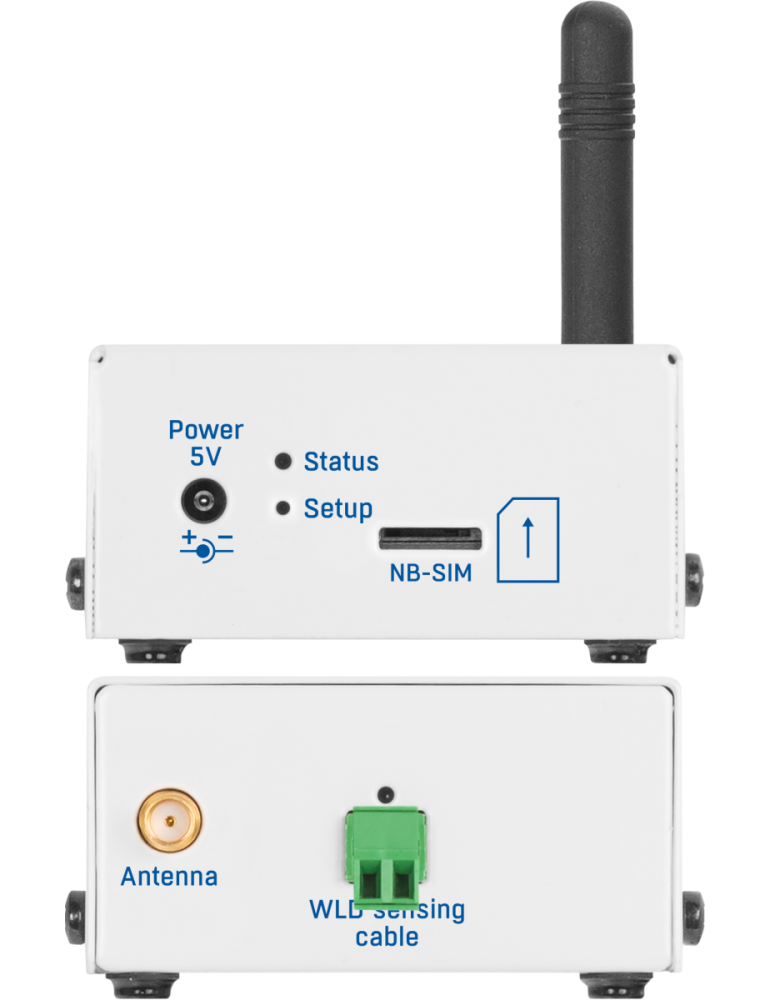

• Alimentation auxiliaire : adaptateur externe 5V DC (jack cylindrique Ø int. 1,35 mm / Ø ext. 3,5 mm, 250 mA)

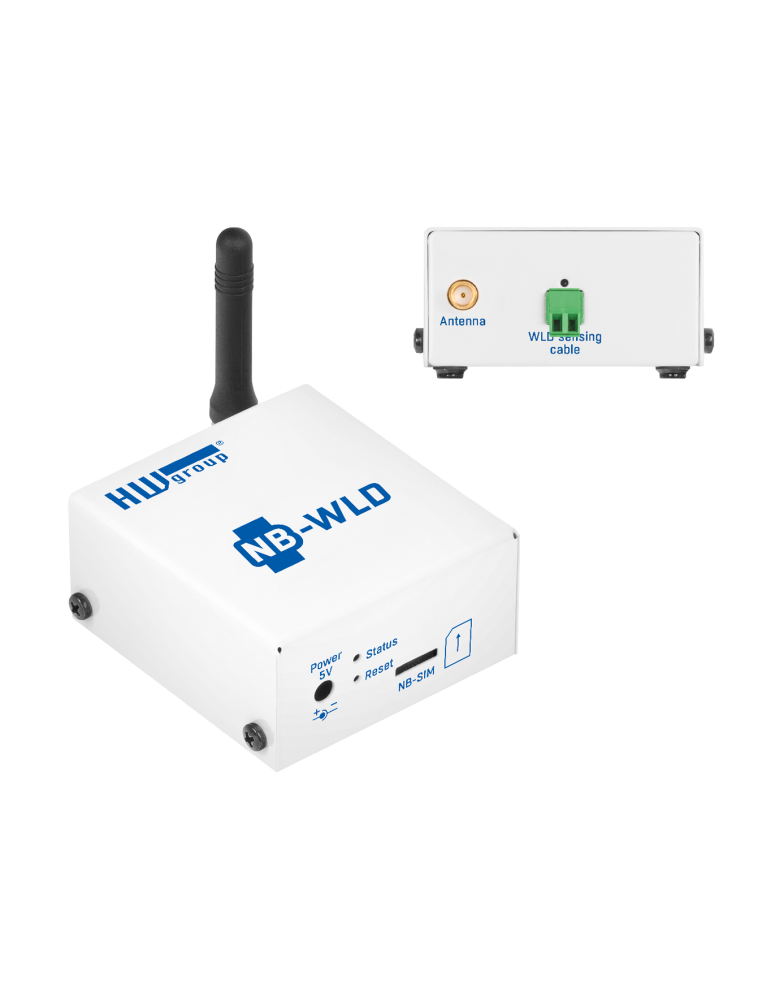

• Boîtier : métal, IP40, dimensions 67 × 31 × 69 mm (L×H×P), poids 151g
• Montage : sur table, fixation murale (plaque Mount plate D ou E-1U), étagère rack 1U, rail DIN (kit DIN Rail box set)
• Températures de fonctionnement : -10°C à +70°C, humidité 0 à 100 %HR
• Températures de stockage : -30°C à +30°C, humidité 0 à 100 %HR
• Mémoire de logs : 250 000 enregistrements
• Garantie : 24 mois

Configuration et gestion centralisée depuis le portail

L'ajout du NB-WLD au portail HWg-cloud.com s'effectue en quelques clics. Une fois enregistré, le boîtier permet la configuration à distance, la définition des seuils d'alerte, la désignation des destinataires d'email, la consultation des graphiques d'historique et la génération de rapports PDF. Le portail centralise la gestion de tous les boîtiers NB-IoT HW-group déployés sur différents sites.

Câble détecteur versus capteur ponctuel de type flood

Bien que plus onéreux qu'un capteur ponctuel, le système de détection WLD avec câble détecteur offre une réactivité incomparable : l'alerte est déclenchée dès les premières gouttes, quel que soit le point d'apparition le long du câble. Dans les environnements IT, data centers, secteurs médical ou technique, où le coût des dommages causés par l'eau peut être considérable, cette détection précoce justifie pleinement l'investissement initial. Le câble détecteur WLD constitue la solution recommandée pour protéger les infrastructures critiques contre les dégâts des eaux.

Accessoires et options de montage

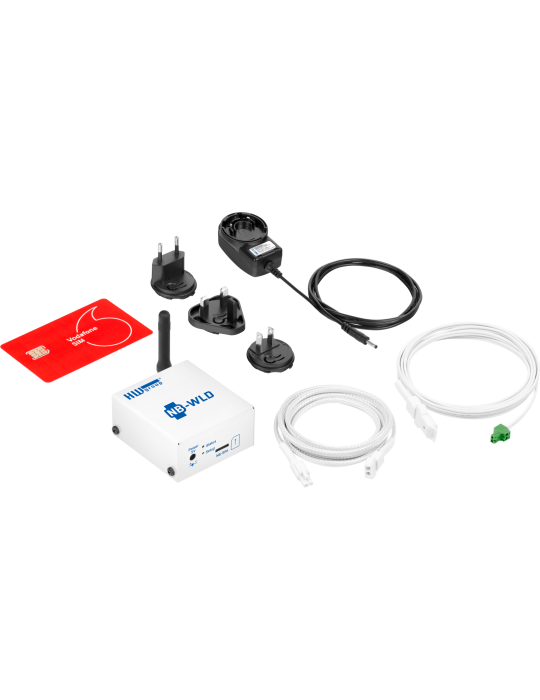

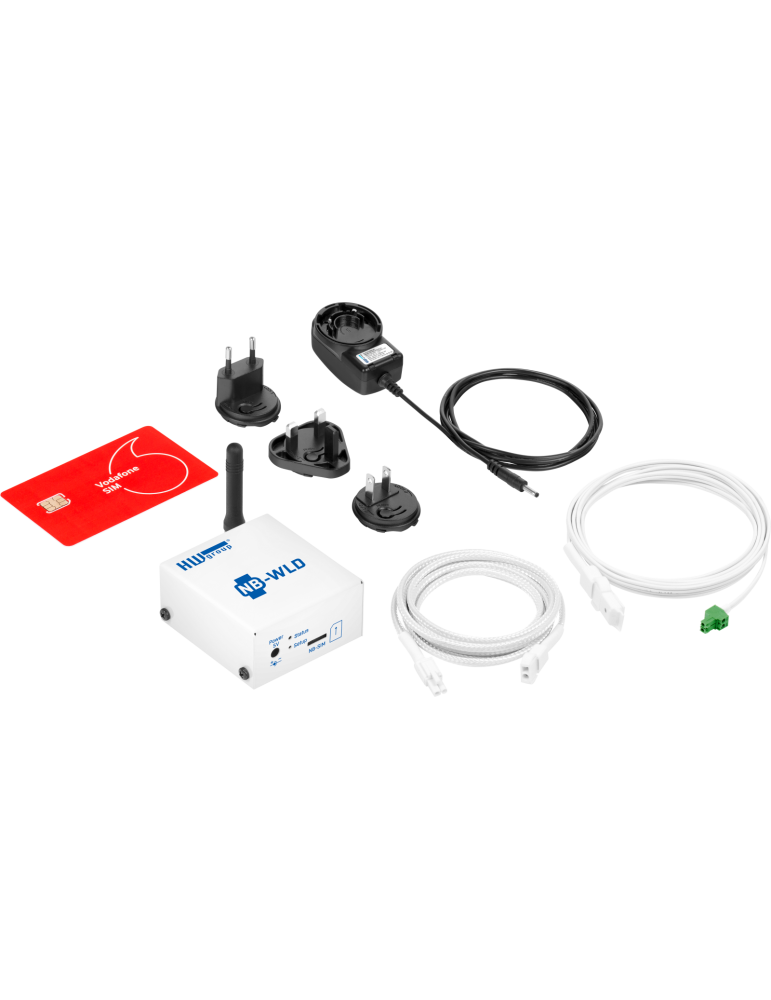

• Câbles détecteurs WLD : WLD-Sensing cable A (2m, 10m, 50m), câble de connexion 2m inclus (bornier vert + terminaison)
• Câbles de prolongement : WLD-Extension cable AB (5m), WLD-Connecting cable AB
• Fixations murales : Mount plate D, Mount plate E-1U (rack 1U), fastener 3M Dual Lock
• Montage rack : Rack Shelf 1U
• Montage rail DIN : DIN Rail box set
• Alimentation : 5V Wall plug adaptor INT, UPS 12V et 5V

Vidéo de présentation et documentation technique

HW-group propose une vidéo de présentation (HWg Video Flyer) illustrant les applications du NB-WLD. La documentation complète (manuel NB devices ver. 1.1.6, flyer NB devices FL ver. 1.0.0, déclaration de conformité CE) et les notes d'application (système WLD, comparaison câble détecteur versus capteur flood, câble détecteur WLD) sont disponibles en téléchargement. Des démonstrations en ligne des portails SensDesk et HWg-cloud facilitent la prise en main.
