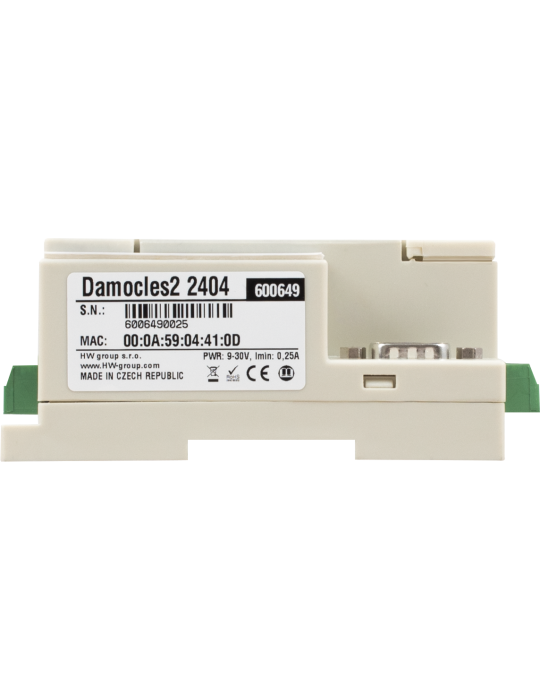

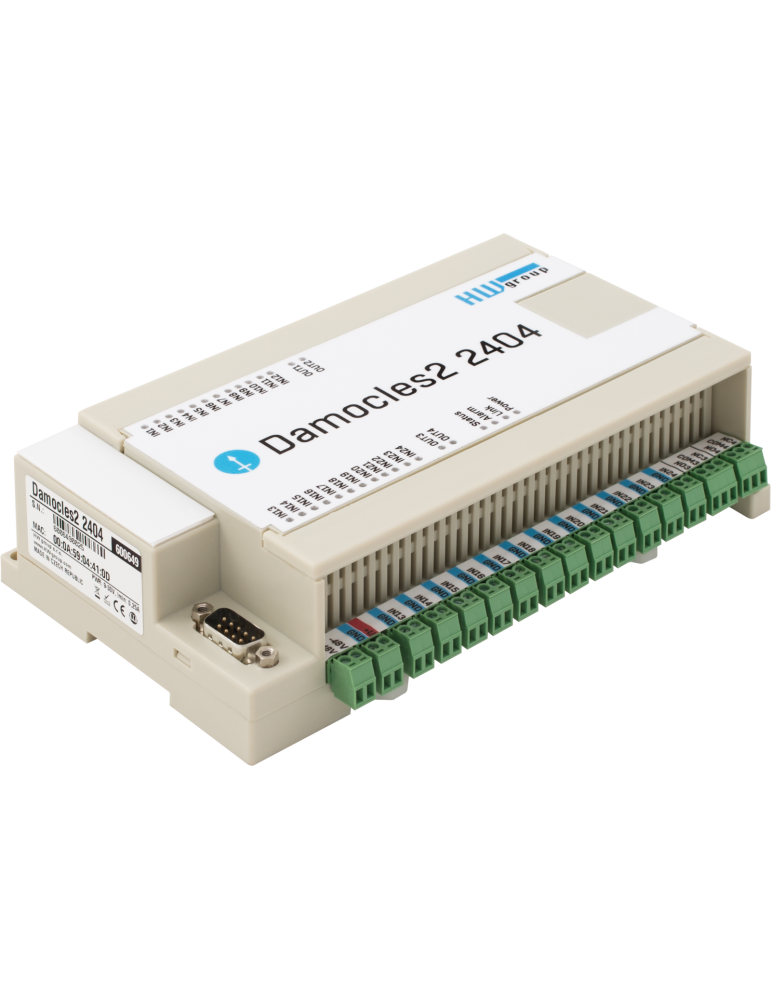

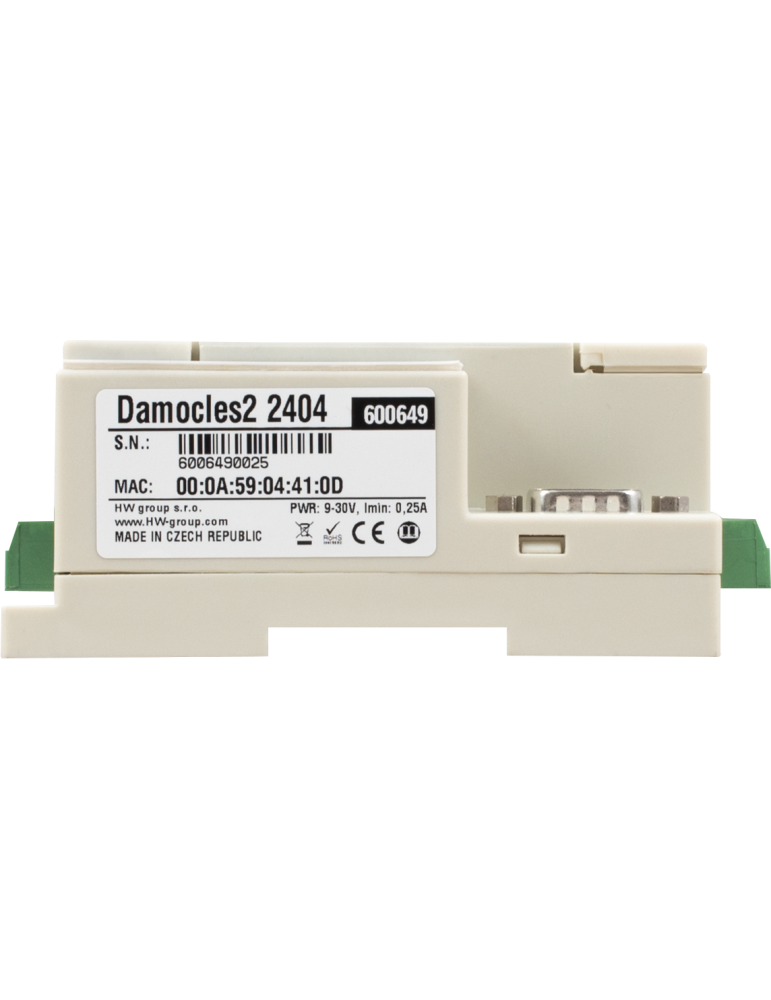

HWgroup Damocles2 2404

Le Damocles2 2404 HWgroup est un boîtier de connexion IP pour la supervision d'équipements industriels, de bâtiments intelligents et de systèmes de sécurité. Il permet la surveillance et le contrôle d'entrées/sorties digitales à distance via des protocoles machine-to-machine sécurisés (HTTPS, IPv6, SNMPv3). Compatible avec plus de 50 applications SNMP et SCADA, il s'intègre dans les infrastructures de supervision existantes et supporte le protocole MQTT pour les solutions IoT cloud.

Entrées digitales et comptage d'impulsions S0

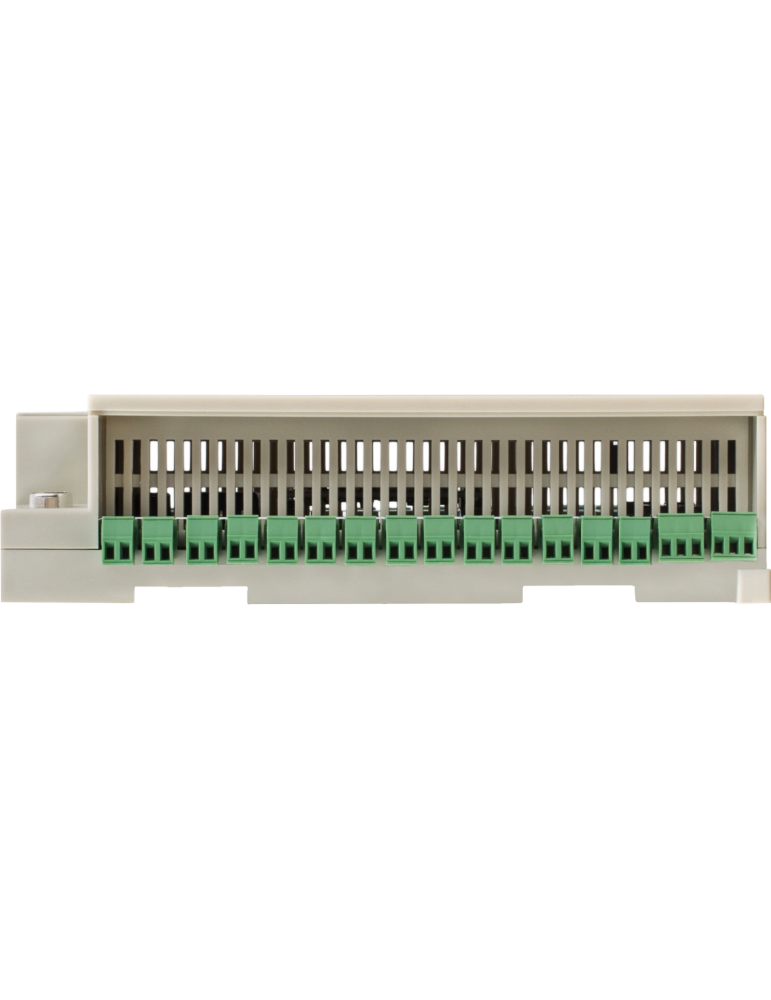

Le boîtier intègre 24 entrées digitales pour contacts secs, chacune équipée d'un compteur d'impulsions S0 32 bits avec sauvegarde en mémoire. Ces compteurs permettent le relevé de consommation de compteurs d'eau, de gaz, d'électricité ou d'autres fluides. Les valeurs sont conservées même en cas de coupure d'alimentation. L'enregistreur de données interne mémorise plus de 250 000 enregistrements pour l'historisation des mesures.

Sorties relais et sorties virtuelles

Le Damocles2 2404 contrôle 4 sorties relais physiques (charge maximale 120 V AC / 60 V DC, 1 A) et propose 8 sorties digitales virtuelles. Les sorties virtuelles peuvent être mappées vers les relais physiques d'autres boîtiers Damocles2 ou Poseidon2 présents sur le même réseau local, permettant ainsi un contrôle distribué des équipements.

Système d'alertes multi-canaux

Le boîtier génère des alertes lors d'un changement d'état des entrées digitales. Les notifications sont transmises via 5 destinataires d'email, 5 destinataires de SMS (via passerelle externe HWg-SMS-GW3 ou modem GSM avec logiciel HWg-Trigger) et 5 destinataires de trap SNMP. Le système supporte les rappels d'alertes et l'envoi de rapports d'état périodiques.

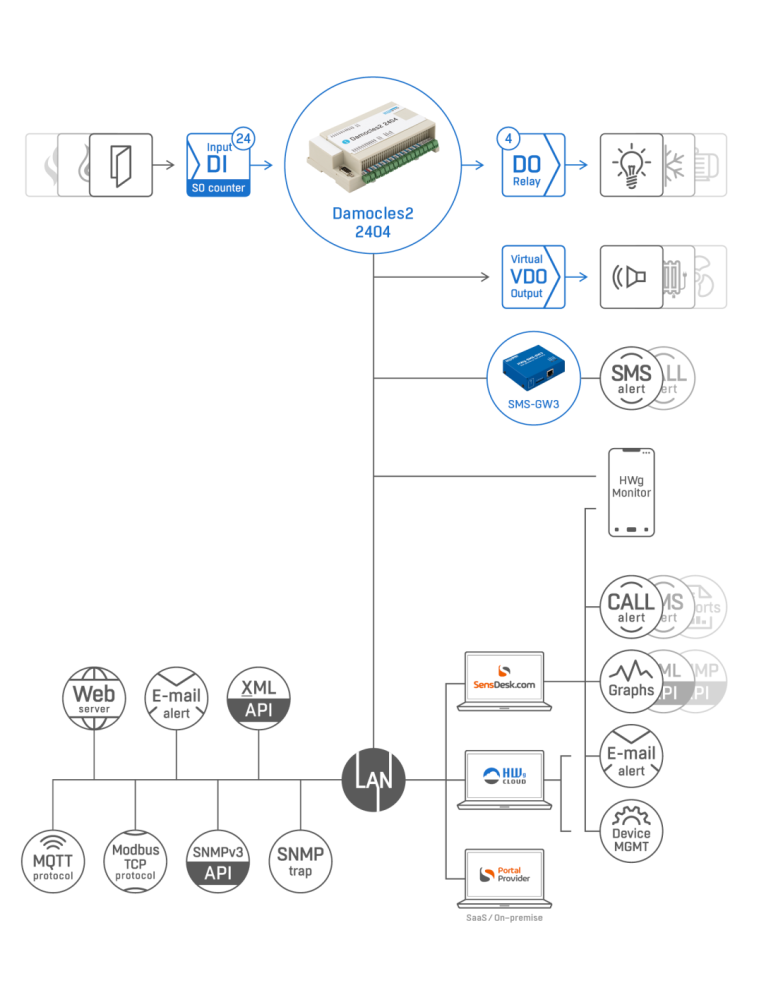

Protocoles de supervision et intégration cloud

• SNMP v1 et v3 pour l'intégration dans les systèmes de supervision réseau
• Modbus TCP pour la connexion aux SCADA industriels
• MQTT pour l'intégration dans les plateformes IoT (Azure IoT Hub, IBM Bluemix, AWS IoT)
• XML et API HTTP/HTTPS pour les développements personnalisés
• Syslog pour la centralisation des journaux
• IPv6 pour les infrastructures modernes

Portail SensDesk et supervision centralisée

Le Damocles2 2404 se connecte au portail cloud SensDesk Technology via le protocole HWg-Push sécurisé. Le portail offre une supervision centralisée multi-sites avec tableaux de bord personnalisables, graphiques comparatifs, contrôle à distance des sorties et application mobile iOS/Android. Le service inclut l'historisation des données et la gestion des alertes multi-utilisateurs.

Logiciels de supervision et d'analyse

Le logiciel HWg-PDMS convertit les impulsions S0 en coûts par période et exporte les données vers MS Excel pour l'analyse de consommation énergétique. Le boîtier est compatible avec les solutions SCADA tierces et dispose d'exemples d'intégration dans le kit de développement HWg-SDK (C++, C#, Visual Basic, PHP, Java).

Alimentation et installation

Le boîtier accepte plusieurs modes d'alimentation : PoE (150 mA), 9-30 V DC via connecteur jack ou bornier à vis (250 mA), et -48 V DC via bornier (150 mA). Cette flexibilité permet l'installation dans des environnements IT, industriels ou télécoms. Le montage s'effectue sur rail DIN ou fixation murale. Le boîtier fonctionne de -30°C à +65°C (20-80 % HR) avec indice de protection IP40.

Configuration et interfaces réseau

La configuration s'effectue via le serveur web intégré accessible depuis tout navigateur. Le boîtier dispose d'une interface Ethernet 10/100 Mbit et d'un port RS-232 pour la connexion à des équipements série. Le protocole Net-GSM permet l'utilisation de passerelles SMS externes pour l'envoi d'alertes.

Applications et cas d'usage

• Supervision d'équipements industriels et machines de production
• Gestion technique de bâtiments intelligents (GTB)
• Surveillance d'onduleurs et d'infrastructures électriques
• Systèmes de sécurité et de contrôle d'accès
• Télé-relève de compteurs d'énergie (eau, gaz, électricité)
• Remontée d'alarmes vers systèmes SCADA
• Contrôle d'accès et détection d'intrusion

Garantie et conformité

Le Damocles2 2404 bénéficie d'une garantie constructeur de 60 mois. Il est conforme aux normes CE et conçu pour un usage industriel continu. Le boîtier mesure 180 × 116 × 49 mm pour un poids de 400 grammes.
