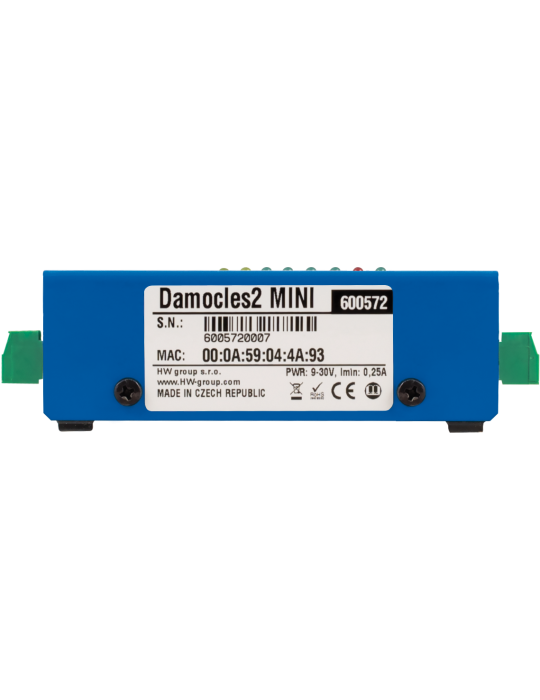

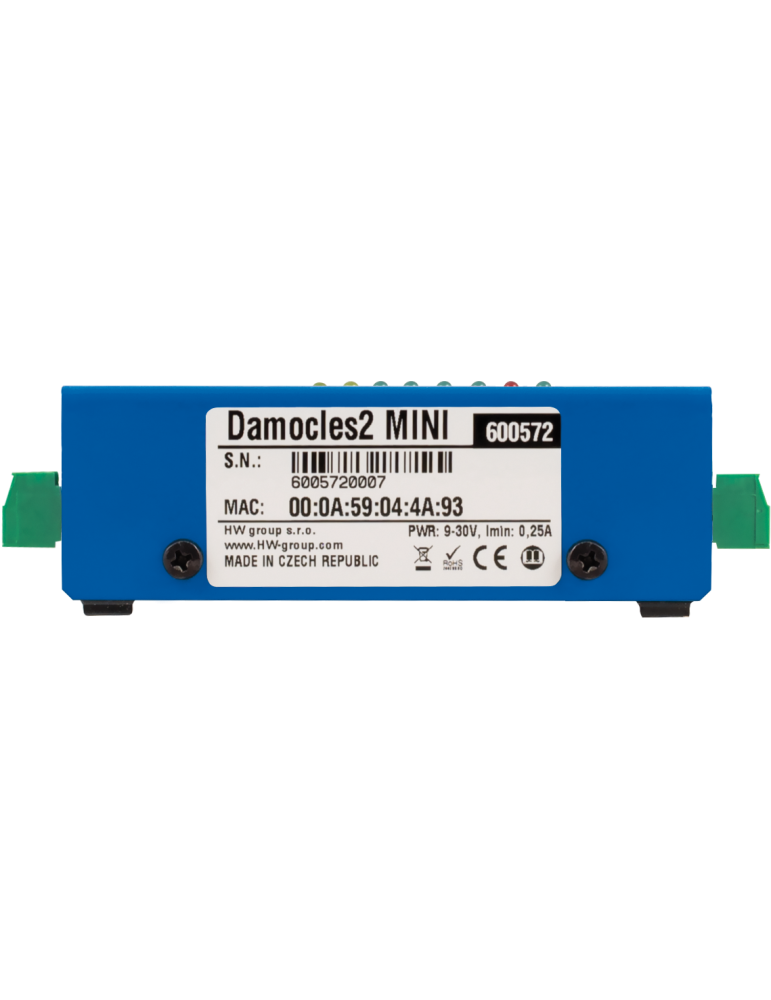

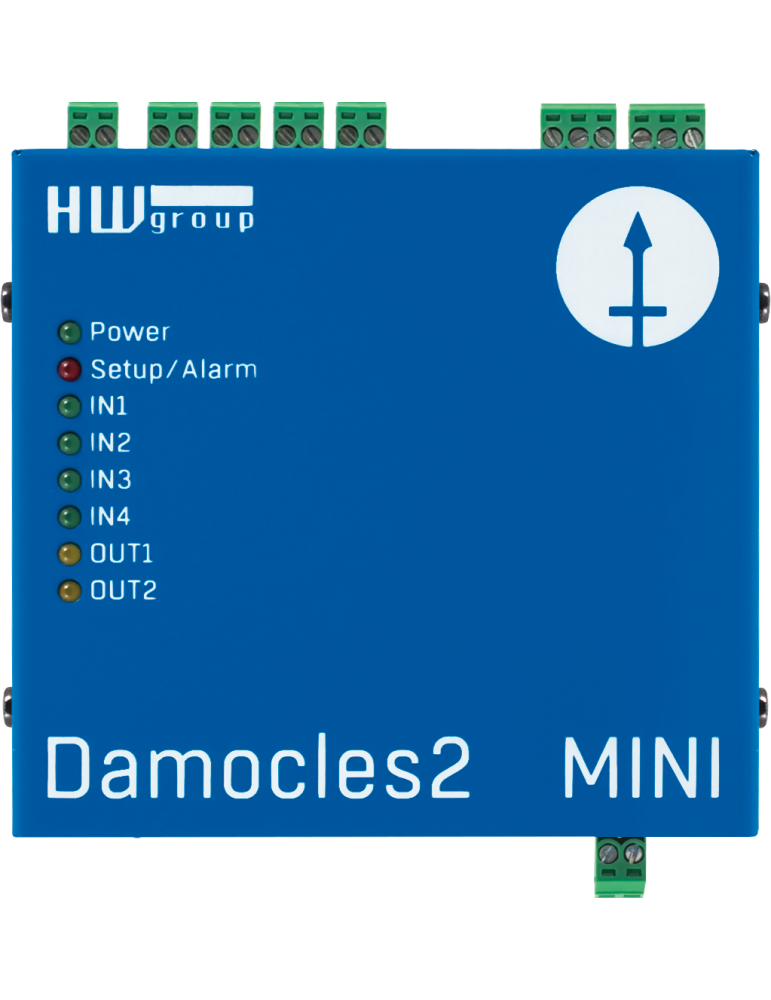

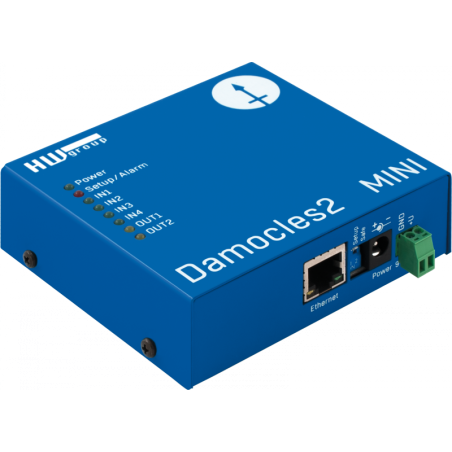

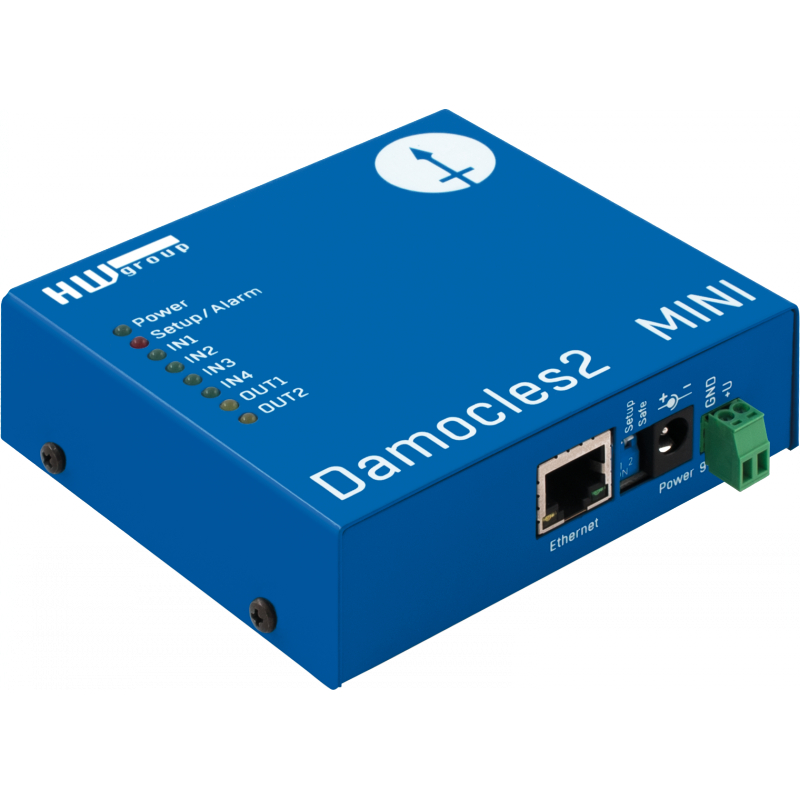

HWgroup Damocles2 MINI

Le HWgroup Damocles2 MINI s'intègre dans les architectures de supervision existantes pour collecter des états d'équipements via 4 entrées numériques et piloter 2 relais à distance. Ce boîtier compact se connecte au réseau Ethernet et communique via les protocoles standards de l'industrie : SNMP, Modbus TCP, MQTT et HTTPS. Il s'adresse aux exploitants de salles informatiques, bâtiments tertiaires et sites industriels qui doivent interfacer des contacts secs dans leur système de supervision centralisé.

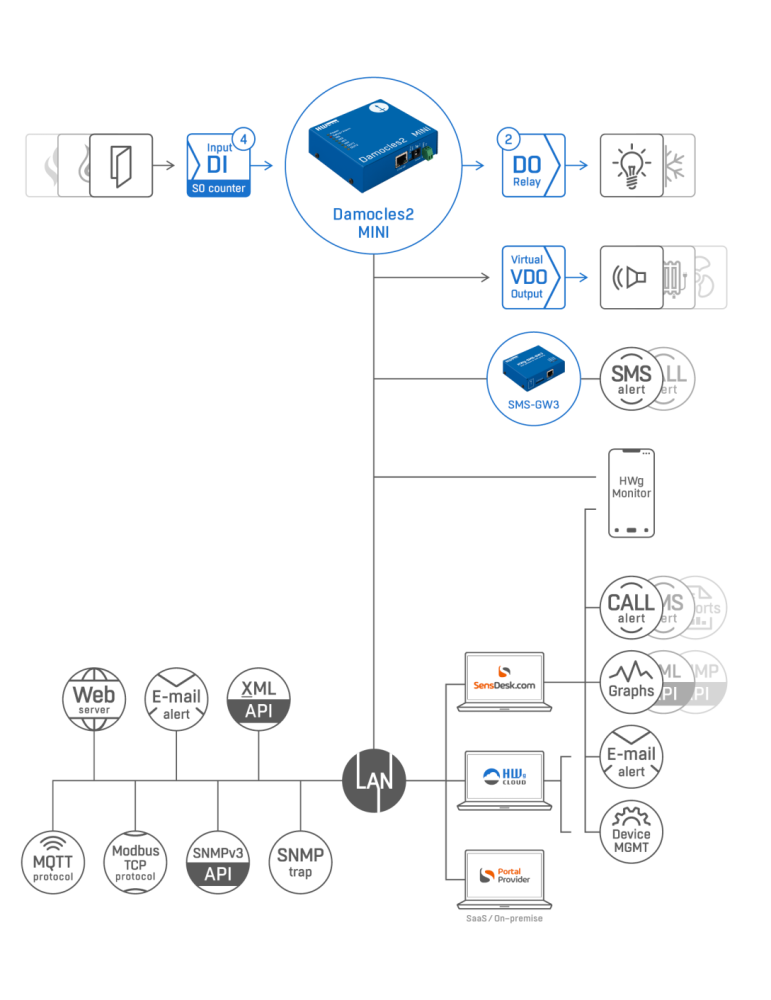

Architecture réseau et intégration

Le Damocles2 MINI communique nativement avec plus de 50 applications de supervision via SNMP v1 et v3, Modbus TCP et MQTT. L'interface HTTPS sécurisée permet la configuration à distance et l'interrogation des états via XML ou JSON. Le support d'IPv6 garantit la compatibilité avec les infrastructures réseau modernes. Les développeurs disposent du SDK HWg pour développer des applications spécifiques en C++, C#, PHP, Java ou Python.

Entrées numériques avec compteurs d'impulsions

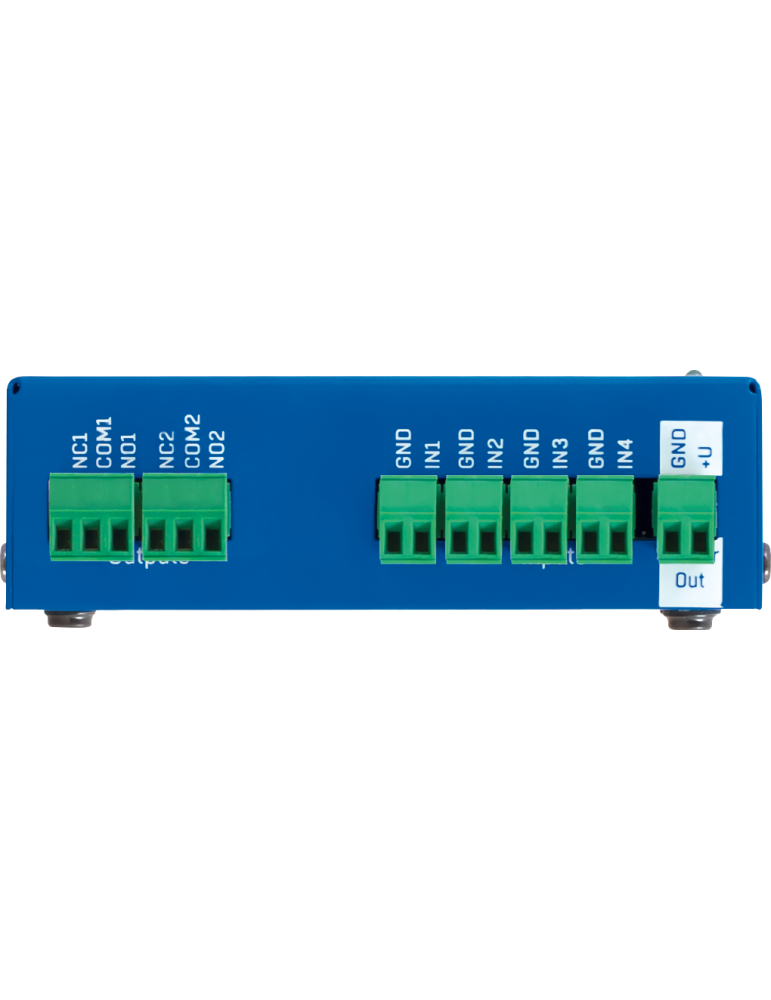

Les 4 entrées TOR (contacts secs) intègrent chacune un compteur d'impulsions S0 32 bits avec sauvegarde en mémoire non volatile. Cette fonction permet de raccorder directement des compteurs d'eau, gaz, électricité ou autres fluides conformes à la norme EN 62053-31. Les valeurs d'impulsions sont conservées en cas de coupure secteur et peuvent être converties en consommation par période via le logiciel HWg-PDMS pour export vers Excel.

Sorties relais et commande à distance

Les 2 relais de sortie (contact sec 1 A / 120 V AC ou 60 V DC) permettent de piloter des équipements externes : verrouillage de porte, signalisation lumineuse ou sonore, commande de climatisation. Le boîtier intègre également 8 sorties numériques virtuelles qui peuvent être mappées sur les relais physiques d'autres unités Damocles2 ou Poseidon2 présentes sur le même réseau, créant ainsi une infrastructure distribuée de commande.

Système d'alertes multicanal

Le changement d'état d'une entrée déclenche l'envoi d'alertes par email (5 destinataires), trap SNMP (5 destinations) ou SMS (5 destinataires via passerelle HWg-SMS-GW3 ou modem GSM externe piloté par HWg-Trigger). La fonction de rappel d'alarme réitère les notifications tant que la condition anormale persiste. Les rapports d'état périodiques peuvent être programmés pour surveiller le fonctionnement du boîtier.

Enregistreur de données intégré

La mémoire interne de 4 Mo stocke plus de 250 000 enregistrements horodatés des changements d'état et valeurs de compteurs. L'historique peut être consulté via l'interface web ou exporté pour analyse. Cette fonction garantit la traçabilité des événements même en cas de perte temporaire de connexion réseau.

Plateforme cloud SensDesk

Le protocole propriétaire HWg-Push permet la connexion au portail SensDesk Technology pour la visualisation centralisée via navigateur ou application mobile (iOS/Android). Le support MQTT permet l'intégration avec les plateformes IoT : Microsoft Azure IoT Hub, AWS IoT Core, IBM Bluemix ou serveurs MQTT privés.

Caractéristiques techniques

• Entrées numériques : 4 contacts secs avec compteurs S0 32 bits et sauvegarde
• Sorties relais : 2 contacts secs 1 A / 120 V AC ou 60 V DC
• Sorties virtuelles : 8 sorties numériques mappables sur d'autres unités
• Protocoles réseau : SNMP v1/v3, Modbus TCP, MQTT, HTTP, HTTPS, IPv6, Syslog
• Alertes : 5 destinataires email, 5 traps SNMP, 5 SMS (via passerelle externe)
• Enregistreur : 4 Mo, plus de 250 000 enregistrements

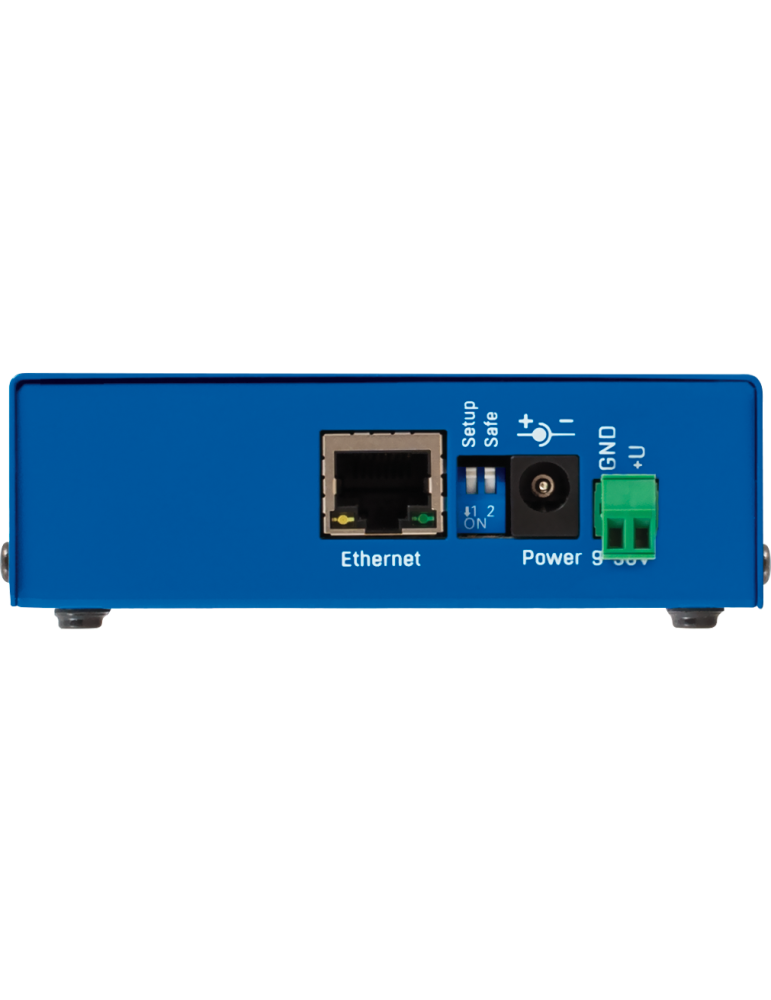

• Interface réseau : Ethernet 10/100 Mbps
• Alimentation : 9-30 V DC via jack 2,1/5,5 mm ou bornier à vis, PoE en option, consommation 250 mA
• Conditions de fonctionnement : -30 à +80 °C, 20 à 80 % HR

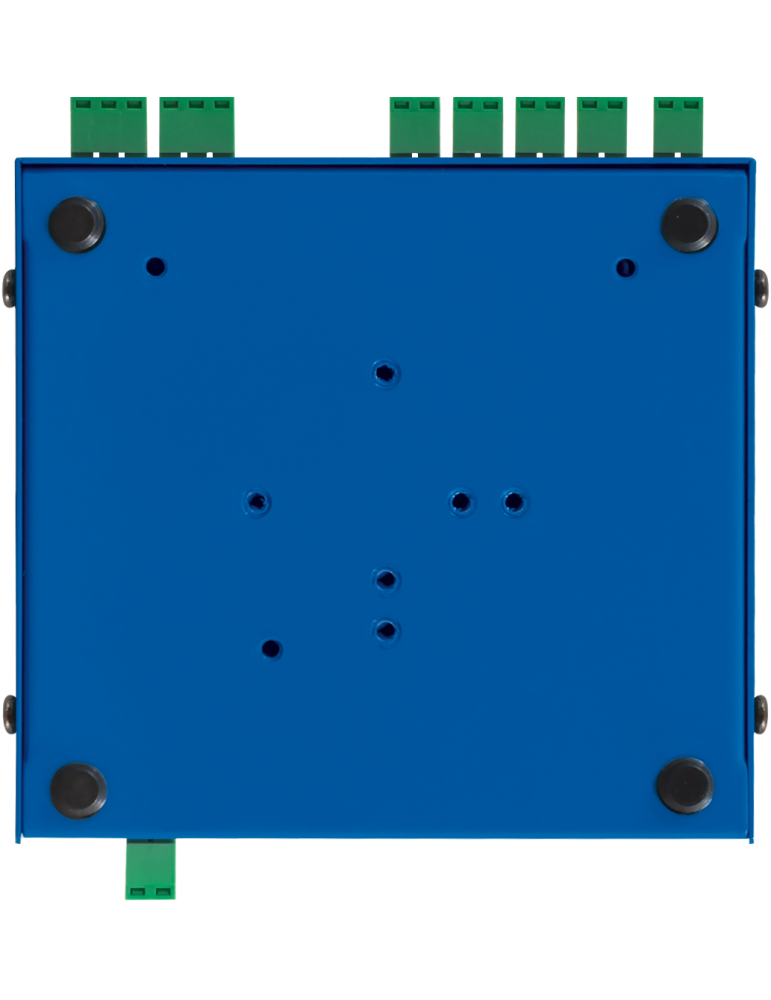

• Boîtier métallique : 105 × 94 × 33 mm, IP40, 297 g, montage sur table ou rail DIN
• Compatibilité : HWg-PDMS, HWg-Trigger, Nagios, plus de 50 applications SCADA

Applications

Le Damocles2 MINI s'intègre dans les projets de supervision de salles informatiques (état UPS, climatisation), gestion technique de bâtiment (comptage fluides, commande CVC), installations industrielles (télémesure production, alertes process) et systèmes de sécurité (détection intrusion, contrôle d'accès). Le boîtier se positionne comme passerelle entre équipements à contacts secs et infrastructure réseau IP.
