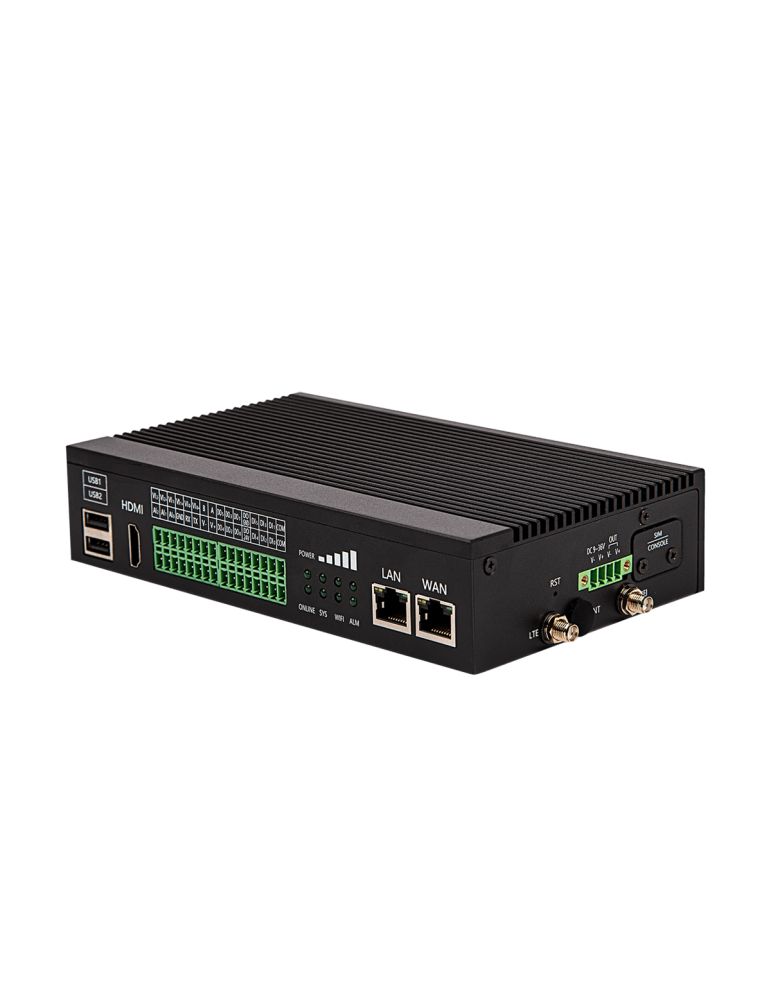

Elastel EG500

La Elastel EG500 est une passerelle industrielle de calcul en périphérie, alimentée par le module Raspberry Pi Compute Module 4 (CM4). Grâce à ses ports E/S étendus, ses multiples options de connectivité et son boîtier robuste de qualité IPC, elle est idéale pour des applications telles que passerelle IoT, acquisition de données, contrôleur industriel et calcul en périphérie.

Caractéristiques principales

• Double Ethernet Gigabit (2xGbE), 4G LTE/3G/2G/NB-IoT, LoRaWAN/WiFi HaLow en option.
• Interfaces industrielles étendues : DI/DO/AI/CAN-bus (en option)/RS232/RS485.
• Fiabilité industrielle : Surveillance matérielle, basculement réseau, fonctionnement de -25°C à 70°C.

Description

La EG500 offre des capacités de calcul en périphérie avancées avec des interfaces industrielles typiques telles que RS232, RS485, DI, DO et ADC. Elle traite les données en temps réel directement sur le terrain, réduisant considérablement le flux de données entre les sites et les centres de données.

Fonctionnalités supplémentaires

1. Connectivité réseau avancée

Avec des options de connectivité telles que les réseaux cellulaires 4G/LTE, CAT6/CAT4, NB-IoT, le Wi-Fi double bande 2.4GHz/5GHz, et deux ports Ethernet Gigabit, la EG500 simplifie le déploiement et l'intégration avec des plateformes IoT comme Microsoft Azure, AWS, ou ThingsBoard.

• Réseaux cellulaires mondiaux : 4G/LTE, 3G, 2G, NB-IoT.
• LoRaWAN : Compatible via un emplacement mini-PCIe (Semtech SX1301/SX1302).
• Wi-Fi HaLow (802.11ah) : Compatible avec les modules SilexTechnology.
• GPS intégré : Disponible en option.

2. Interfaces variées pour les appareils

La EG500 prend en charge une large gamme d’interfaces industrielles, adaptées aux besoins d'acquisition de données et de contrôle.

Ports série isolés : 1 x RS485, 1 x RS232. Entrées/sorties numériques : 6 x DI (0-24VDC) et 6 x DO (0-60V, max 500mA). Entrées analogiques : 3 x AI (0-10VDC, 4-20mA, résolution 18 bits). Ports Ethernet Gigabit : 2 x 10/100/1000 Mbps. Port HDMI : Supporte jusqu’à 4Kp60 pour vidéo et audio. Ports USB : 2 x USB 2.0 pour périphériques, 1 x USB-C pour console de débogage.

3. Plateforme de calcul performante

La EG500 est alimentée par le Raspberry Pi CM4, offrant des capacités de calcul élevées et une compatibilité avec les systèmes Linux.

Processeur ARM Cortex-A72 Quad-core 1.5GHz. Mémoire RAM : Options de 1GB/2GB/4GB/8GB. Stockage intégré : Options de 8GB/16GB/32GB eMMC. OS Linux basé sur Raspbian/OpenWRT avec Docker, Node-RED, Python et SDK fournis. Logiciels pré-compilés pour des applications courantes telles que l’acquisition de données, Modbus, et MQTT.

4. Design industriel robuste

Chaque composant de la EG500, des modules de calcul aux composants électroniques, respecte des normes industrielles strictes pour garantir des performances fiables dans des environnements difficiles.

Refroidissement sans ventilateur : Fonctionnement silencieux et efficace. Plage de température : -25°C à 70°C. Montage : Compatible rail DIN 35 mm ou montage mural. Protection industrielle : Isolation des ports à 1,5 kV RMS, protection EMC et ESD. Sécurité des données : Verrouillage de la carte SIM et des ports console.

Applications

Grâce à la capacité de calcul du Raspberry Pi CM4 (jusqu'à 1,5 GHz) et à la souplesse du système d'exploitation Linux, l'EC500 peut être utilisé dans de nombreux scénarios.

1. Automate Programmable (PLC)

Avec ses ports série et DI/DO, la EG500 peut fonctionner comme un PLC typique, grâce à des logiciels PLC définis.

2. Passerelle de Calcul en Périphérie

Collecte, analyse et stockage des données des dispositifs esclaves. Parfaite comme convertisseur de protocoles et d’interfaces.

3. Modem industriel et routeur cellulaire

Avec son module cellulaire intégré, la EG500 peut être configurée comme un modem ou un routeur industriel fonctionnant sur des réseaux 4G/LTE, 3G ou NB-IoT. Accès à distance simplifié via VPN ou IP publique.

4. Micro Serveur

Son design compact et sa sortie HDMI permettent à la EG500 de fonctionner comme un micro-serveur, offrant des capacités informatiques étendues grâce à la compatibilité Raspberry Pi et Linux.

Spécifications Techniques

Avantages

La EG500 est une passerelle IoT robuste, fiable et flexible, adaptée aux environnements industriels exigeants. Avec des fonctionnalités avancées de connectivité, une plateforme de calcul puissante et une conception robuste, elle répond parfaitement aux besoins des applications IoT modernes.
