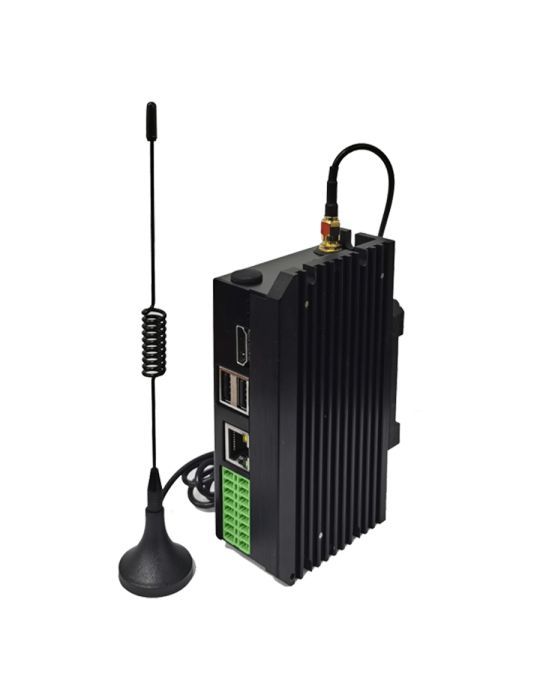

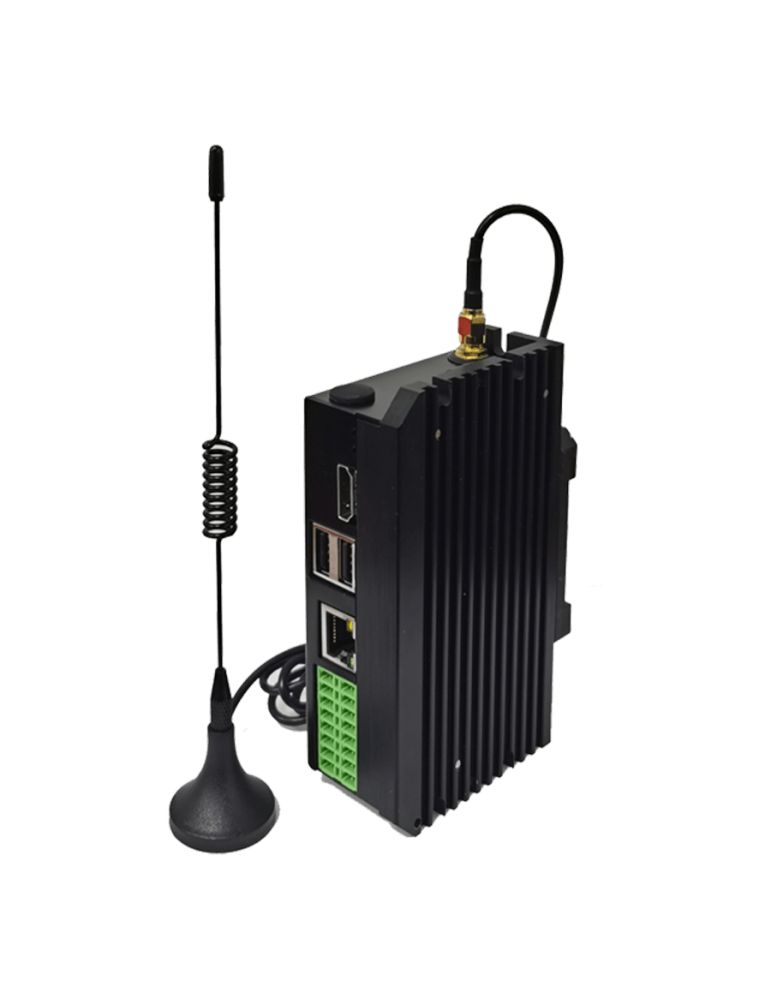

Elastel EG410

La Elastel EG410 est une passerelle IoT industrielle conçue pour les applications IoT avancées. Alimentée par le module Raspberry Pi Compute Module 4 (CM4), associée à une carte porteuse robuste et un boîtier en aluminium sans ventilateur, cette solution IoT est idéale pour les passerelles industrielles, les contrôleurs d'automatisation, l'acquisition de données et l'informatique en périphérie.

Caractéristiques principales

• Edition Raspberry Pi CM4 : Options de configuration flexibles.
• Connectivité réseau diversifiée : 1GbE WAN/LAN, 4G LTE/3G/2G/NB-IoT, LoRaWAN (via miniPCIe).
• Interfaces industrielles robustes : RS232/RS485, entrées/sorties numériques (DI/DO).

Description

Exploitez la puissance et la flexibilité du Raspberry Pi CM4, combinées à une conception robuste et un refroidissement sans ventilateur. La EG410 est conçue pour déployer facilement des applications industrielles typiques.

Depuis 2021, la EG410 a été utilisée dans des applications IoT Edge telles que les réseaux intelligents, la gestion des transports, la surveillance à distance des services publics, la signalisation numérique et l'automatisation industrielle par des milliers de partenaires Elastel.

Fonctionnalités supplémentaires

Connectivité réseau étendue

Grâce à des options de connectivité avancées telles que les réseaux cellulaires 4G LTE/3G/2G/CAT M1 (eMTC), NB-IoT, LoRaWAN (via miniPCIe), le Wi-Fi double bande 2.4GHz/5GHz, et l’Ethernet Gigabit, la EG410 permet une intégration fluide avec les services cloud.

• Réseaux cellulaires mondiaux 4G/LTE, 3G, NB-IoT.
• Wi-Fi double bande 2.4GHz/5GHz et Bluetooth intégré.
• Compatibilité LoRa et Zigbee via mini-PCIe.

Interfaces et Protocoles Riches

Conçue pour l'industrie IoT diversifiée, la EG410 est compatible avec une large gamme d’interfaces industrielles et de protocoles pour l'acquisition de données et le contrôle.

1 port RS485 isolé et 1 port RS232. 2 entrées numériques (DI) et 2 sorties numériques (DO) isolées. 1 port Gigabit Ethernet (10/100/1000 Mbps). Sortie HDMI supportant jusqu’à 4Kp60. 2 ports USB 2.0 à haute vitesse. Alimentation flexible avec une plage de 9 à 36V DC. 1 socket M.2 prenant en charge un SSD NVME 2280.

Réseau sans fil très fiable et varié

L'EG410 offre une connectivité réseau multiple : réseau cellulaire mondial 4G/LTE, Gigabit Ethernet, Wi-Fi, etc. Grâce à la détection de lien multicouche intégrée et au mécanisme de basculement, les appareils distants sont connectés de manière hautement fiable et continue.

Réseau cellulaire mondial 4G/LTE, 3G, NB-IoT Wi-Fi bi-bande 2.4GHz/5GHz Bluetooth local pour une configuration facile Compatible LoRa, Zigbee via mini-PCIe

Conception Industrielle Complète

Chaque composant, du module de calcul au module de communication, est conçu selon des normes industrielles strictes pour garantir des performances fiables dans des environnements exigeants.

Température de fonctionnement : -25°C à +70°C. Options de montage : rail DIN 35 mm ou montage mural. Protection EMC et ESD, isolation des ports jusqu’à 1,5 kV RMS. RTC intégré avec supercondensateur pour une précision accrue.

Plateforme Programmable Puissante

Profitez des capacités élevées de calcul du Raspberry Pi CM4 et de sa compatibilité avec les systèmes d'exploitation pour développer des applications spécifiques.

Processeur ARM Cortex-A72 Quad-core 1.5GHz, 2GB RAM et 8GB eMMC (options de RAM et stockage disponibles). Système d’exploitation Linux basé sur Raspbian/OpenWRT, avec Docker, Node-RED et Python. Logiciels pré-compilés inclus pour l'acquisition de données, la collecte Modbus, MQTT, etc. Intégration facile avec des écosystèmes IoT comme Microsoft Azure, Amazon AWS, AliCloud, et ThingsBoard.

Applications

1. Passerelle de Calcul en Périphérie (Edge Computing Gateway)

• Collecte de données des dispositifs esclaves, analyse et stockage.
• Configuration flexible, parfaite comme convertisseur de protocoles et d’interfaces.

2. Modem Industriel et Routeur Cellulaire

• Avec un module cellulaire intégré, la EG410 peut être configurée comme un modem ou un routeur industriel fonctionnant sur les réseaux 4G/LTE, 3G ou NB-IoT.
• Accès à distance facile grâce à un VPN ou une IP publique.

3. Automate Programmable (PLC)

• Avec des ports série et DI/DO disponibles, et grâce à un logiciel de PLC défini, la EG410 peut fonctionner comme un automate programmable typique.

4. Micro Serveur

• Son design compact et sa sortie HDMI permettent à la EG410 de fonctionner comme un micro-serveur. La compatibilité avec Raspberry Pi et Linux offre une flexibilité étendue.

Spécifications Techniques

Avantages

La EG410 est une passerelle IoT industrielle fiable et flexible, adaptée aux environnements exigeants. Sa conception robuste, sa connectivité diversifiée et sa compatibilité avec Raspberry Pi en font une solution idéale pour une large gamme d’applications IoT.
