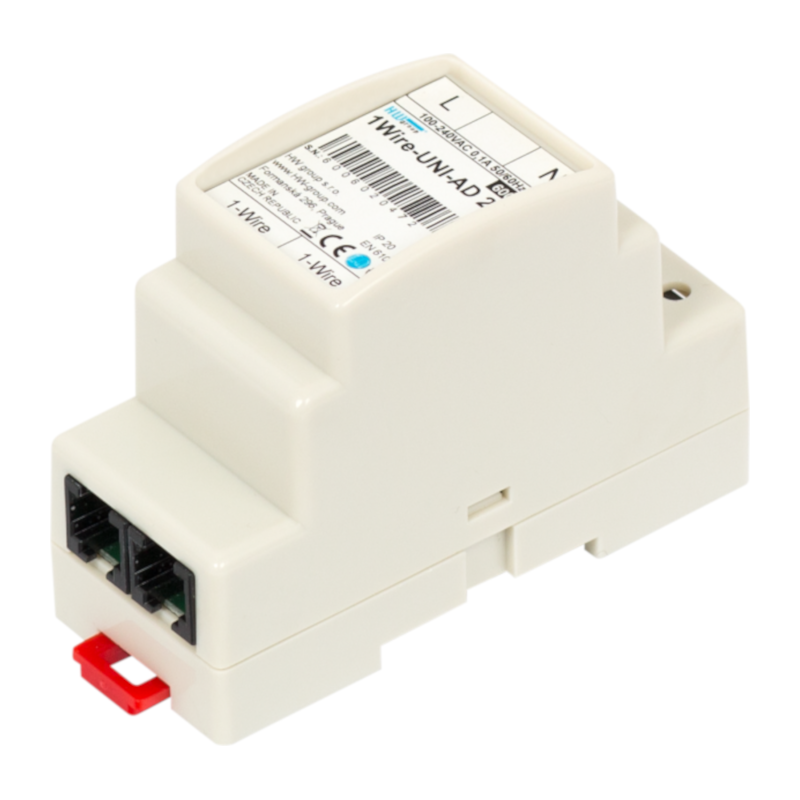

Le HW-group Sensor 230V AC 1W-UNI assure la mesure de la tension secteur dans une plage de 100 à 250V AC. Ce capteur s'adresse aux responsables d'infrastructures critiques qui doivent détecter les variations de tension, les micro-coupures ou surveiller le fonctionnement des onduleurs. Il s'installe sur rail DIN et se raccorde aux boîtiers de connexion Poseidon2 ou Ares via le bus 1-Wire UNI.
L'isolation galvanique entre la partie secteur et la sortie 1-Wire garantit la sécurité de l'installation et protège les équipements de supervision. Le capteur supporte les standards 110V/60Hz et 230V/50Hz, ce qui permet son déploiement dans des configurations internationales ou sur des équipements alimentés en 110V.
Le capteur dispose de deux ports RJ11 permettant le chaînage de plusieurs capteurs sur un même bus. Cette architecture simplifie le câblage dans les baies de brassage, les salles serveurs ou les armoires techniques où plusieurs points de mesure doivent être surveillés simultanément.
L'alimentation du capteur s'effectue directement via le bus 1-Wire UNI (5V, 10mA), ce qui élimine le besoin d'une alimentation dédiée. Un câble de 3 mètres assure la connexion entre le capteur et le boîtier de connexion.
Le capteur s'intègre dans les architectures de supervision environnementale basées sur les boîtiers Poseidon2 (Ethernet) ou Ares (GSM/LTE). Il permet de surveiller :
Les données de tension sont accessibles via l'interface web du boîtier de connexion, par SNMP (v1/v2c/v3), XML, Modbus/TCP ou via le portail cloud SensDesk. Le système déclenche des alertes par email, SMS ou trap SNMP lorsque la tension sort d'une plage de valeurs configurée (SafeRange).
Le capteur se connecte aux gammes suivantes :
L'architecture 1-Wire UNI permet de combiner sur un même bus des capteurs de température, d'humidité relative, de courant électrique et de tension pour une supervision complète de l'environnement technique.
HW-group fournit l'utilitaire 1Wire HWg-Uni Calibrator pour la configuration et la calibration du capteur. L'accessoire 1W-UNI USB calibrator permet d'effectuer des ajustements de calibration directement sur site sans recourir à des équipements de métrologie complexes.
Fiche technique
