HW-group Sensor 0-20mA 1W-UNI

Convertisseur de courant isolé 0-20mA pour bus 1-Wire UNI

Le capteur 0-20mA 1W-UNI de HW-group est un convertisseur de courant isolé conçu pour connecter des capteurs industriels à sortie 0-20mA aux boîtiers de supervision environnementale Poseidon2 et Ares. Ce convertisseur permet d'intégrer tout capteur industriel à alimentation discrète (mesure de niveau de carburant, concentration de gaz, pression, balance électronique, transformateur de courant) dans votre système de supervision.

Le capteur accepte les entrées de type « source » dans la plage 0-20mA et assure une isolation galvanique entre l'entrée courant et le bus 1-Wire UNI. Cette isolation galvanique protège votre infrastructure de supervision des perturbations électriques et améliore la fiabilité dans les environnements industriels.

Équipé d'une courbe de calibration à 8 points, le capteur permet d'ajuster précisément les valeurs mesurées en fonction des caractéristiques du capteur industriel connecté. La calibration s'effectue facilement avec le dongle USB 1W-UNI USB calibrator. Les valeurs en [mA] peuvent être converties directement dans l'unité appropriée (litres, bars, ppm, etc.) au niveau du capteur lui-même.

Une fois connecté à un boîtier Poseidon2 ou Ares, les valeurs mesurées deviennent accessibles via le réseau LAN ou GSM/LTE. Le système peut envoyer des alertes par email ou SMS lorsque le courant sort d'une plage définie. L'intégration aux systèmes de supervision centralisés s'effectue via les protocoles SNMP ou Modbus/TCP.

Applications typiques

• Connexion de capteurs industriels 0-20mA aux systèmes Poseidon2 et Ares
• Intégration de transformateurs de courant
• Connexion de balances électroniques
• Mesure de concentration de CO2 ou autres gaz
• Intégration de transmetteurs de pression
• Surveillance de niveau de carburant dans les cuves

Caractéristiques techniques principales

• Plage de mesure : 0-20 mA (entrée de type « source »)
• Précision : ± 2% de la plage complète
• Résolution : 0,10 mA
• Isolation galvanique : oui (entre entrée courant et bus 1-Wire UNI)
• Protection : fusible 63 mA
• Courbe de calibration : 8 points
• Conversion d'unités : intégrée dans le capteur
• Interface : 1-Wire UNI (2x RJ11 pour connexion en chaîne)
• Alimentation : par bus 1-Wire UNI (maximum 2 capteurs par port actif)
• Consommation : 20 mA
• Longueur de câble : 3 mètres

Compatibilité

Le capteur 0-20mA 1W-UNI se connecte aux boîtiers suivants :

• Perseus Monitoring 140, 145, 150, 155
• Perseus Energy 242, 285
• Perseus Industrial 310, 315
• Ares 12, Ares 12 LTE
• Poseidon2 3268, 3468, 4002
• STE2 R2, STE2 LITE, STE2 PLUS

Installation et environnement

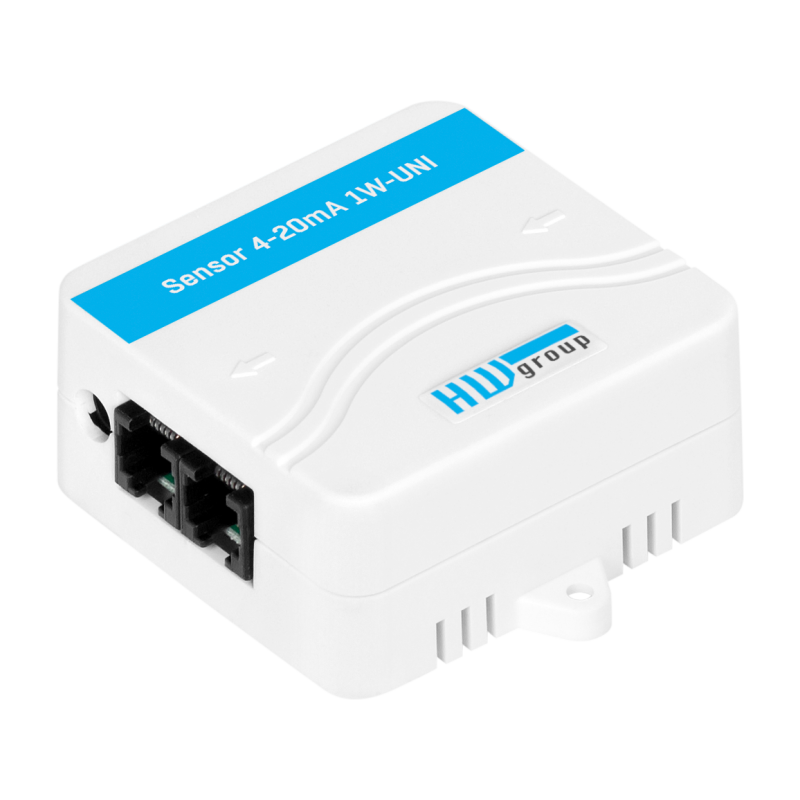

Le boîtier du convertisseur (79 x 68 x 30 mm, 120g) offre une protection IP23 et supporte les environnements industriels. Il peut être installé sur table ou fixé au mur. Deux connecteurs RJ11 permettent de chaîner plusieurs capteurs 1-Wire UNI sur le même bus.

• Environnement de fonctionnement : -30°C à +85°C, 0% à 100% HR
• Environnement de stockage : -30°C à +60°C, 5% à 95% HR
• Montage : table ou mur
• Indice de protection : IP23
• Installation : intérieure
• Garantie : 24 mois

Note : pour connecter un capteur industriel 4-20mA, utilisez le modèle alternatif Sensor 4-20mA 1W-UNI.
