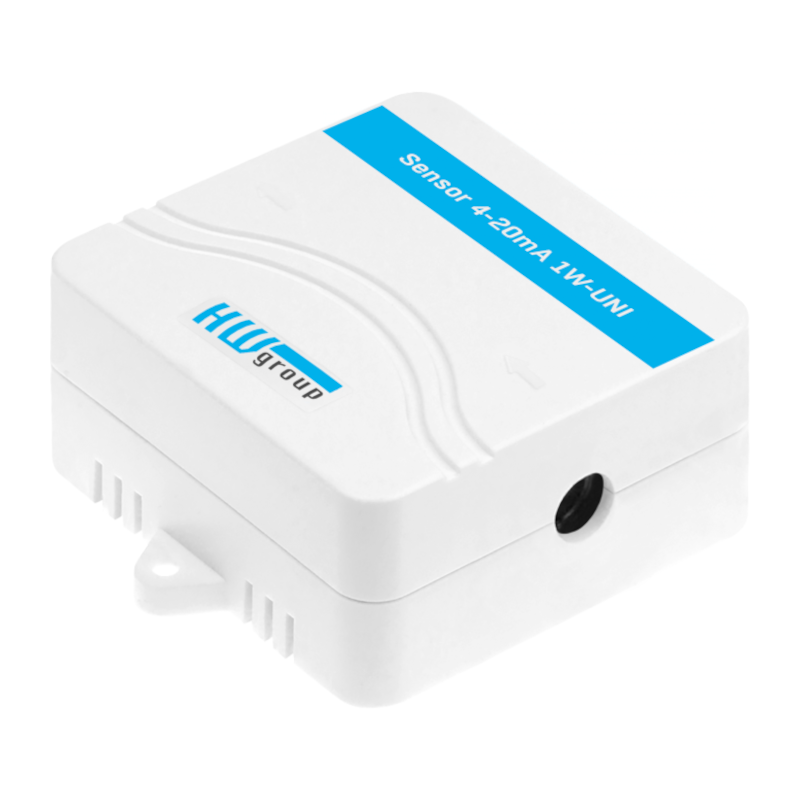

HWgroup Sensor 4-20mA 1W-UNI

Le capteur 4-20mA 1W-UNI de HWgroup permet d'intégrer n'importe quel transmetteur analogique industriel à boucle de courant 4-20mA dans un système de supervision environnementale. Cette interface convertit le signal analogique normalisé en protocole 1-Wire pour une connexion directe aux boîtiers de connexion HWgroup tels que Perseus, Poseidon2 ou HWg-STE.

Compatibilité étendue avec les transmetteurs industriels

Le 4-20mA 1W-UNI accepte tout transmetteur délivrant un signal 4-20mA : capteurs de pression, débitmètres, analyseurs de qualité d'air, transmetteurs de niveau, capteurs de vibration ou tout autre instrument de mesure industriel. La boucle de courant 4-20mA étant un standard universel dans l'industrie, ce capteur ouvre l'accès à des milliers de références de transmetteurs du marché.

Installation simplifiée sur bus 1-Wire

La connexion s'effectue directement sur le port RJ11 des boîtiers Perseus, Poseidon2 ou HWg-STE via le bus 1-Wire. L'interface est automatiquement détectée et les valeurs mesurées remontent instantanément dans l'interface web du boîtier de connexion. Aucune configuration complexe n'est nécessaire : le système reconnaît le type de signal et l'affiche dans les unités appropriées après calibration.

Précision et fiabilité du signal

La technologie de boucle de courant 4-20mA garantit une immunité exceptionnelle aux parasites électromagnétiques, même sur de longues distances. Le signal n'est pas affecté par les chutes de tension ou les perturbations électriques, assurant des mesures fiables dans les environnements industriels exigeants. Le 4-20mA 1W-UNI préserve cette qualité de signal jusqu'au boîtier de connexion.

Applications typiques

• Supervision de la pression différentielle dans les salles blanches et laboratoires
• Mesure du débit d'air dans les systèmes CVC et salles serveurs
• Intégration de transmetteurs de qualité d'air (CO₂, COV, particules fines)
• Supervision de la pression dans les réseaux de fluides techniques
• Mesure de niveau dans les cuves et réservoirs
• Intégration de capteurs de vibration pour la maintenance prédictive
• Connexion de transmetteurs de courant et puissance électrique

Caractéristiques techniques

• Entrée : boucle de courant 4-20mA (2 fils ou 3 fils)
• Interface de sortie : 1-Wire (compatible RJ11)
• Alimentation : fournie par le bus 1-Wire (parasitic power)
• Compatibilité : Perseus, Poseidon2, HWg-STE, HWg-PWR, Damocles2
• Résolution : 12 bits
• Précision : ±0,5% de la pleine échelle
• Température de fonctionnement : -10°C à +50°C
• Protection : boîtier plastique pour montage industriel
