HW-group 30A Current probe 1W-UNI 2

Le capteur HW-group 30A Current probe 1W-UNI 2 facilite la surveillance de la consommation électrique dans les baies informatiques, salles serveurs et stations de télécommunication. Cette pince ampèremétrique à noyau divisible permet la mesure indirecte du courant alternatif jusqu'à 30A sans interruption du circuit électrique mesuré, simplifiant ainsi l'installation et la maintenance des systèmes de supervision énergétique.

Architecture du capteur de courant 30A

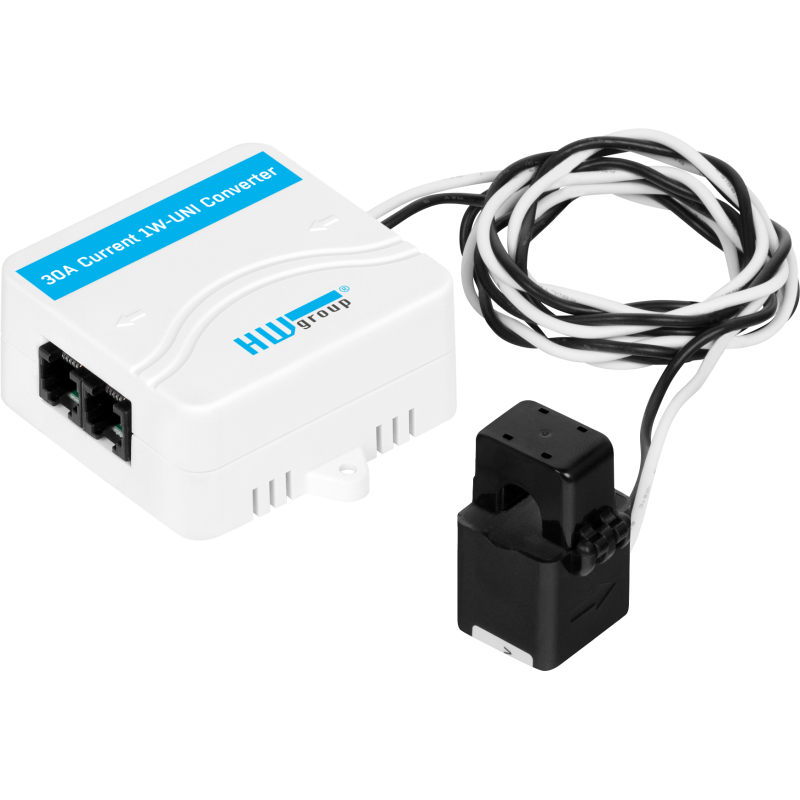

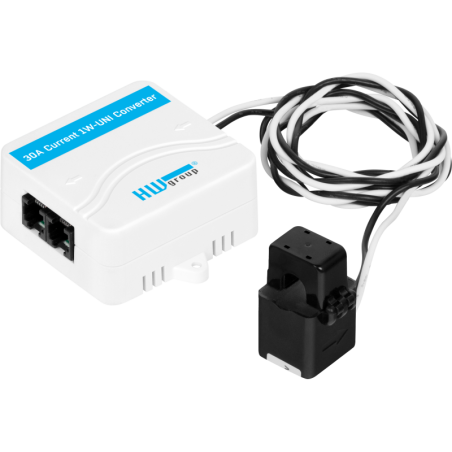

Le système 30A Current probe 1W-UNI 2 se compose de deux éléments distincts : une pince ampèremétrique à noyau ouvrant (CLAMP METER) et un convertisseur 1-Wire. Le transducteur de courant à noyau divisible s'ouvre pour entourer un seul conducteur sous tension (phase L ou neutre N) sans nécessiter de coupure du câble mesuré. Le convertisseur intègre un convertisseur analogique-numérique 16 bits assurant une résolution d'affichage de 0,1A avec une précision de mesure de ±2%. L'isolation galvanique intégrée sépare électriquement le bus 1-Wire UNI du circuit mesuré, autorisant la mesure sur des circuits jusqu'à 400V AC.

Caractéristiques techniques de mesure

• Plage de mesure : 0 à 30A AC
• Précision de mesure : ±2,0%
• Résolution d'affichage : 0,1A
• Résolution du convertisseur A/N : 16 bits
• Tension maximale du circuit mesuré : 400V AC
• Isolation galvanique entre bus 1-Wire et circuit mesuré
• Points de calibration : 8
• Longueur du câble entre transformateur et convertisseur : 1 mètre
• Longueur totale du câble capteur : 3 mètres

Spécifications électriques et environnementales

• Alimentation : 5V DC via port RJ-11 (bus 1-Wire)
• Consommation électrique : 10mA
• Température de fonctionnement : -15°C à +50°C
• Humidité de fonctionnement : 0% à 80% HR sans condensation
• Température de stockage : -30°C à +60°C
• Humidité de stockage : 5% à 95% HR
• Indice de protection : IP33
• Connecteur : RJ11
• Dimensions du convertisseur : 26 x 29 x 42 mm (L x H x P)
• Poids : 177g
• Garantie fabricant : 24 mois

Installation et règles de mise en œuvre

Pour effectuer une mesure, déverrouiller le noyau divisible de la pince ampèremétrique et insérer un seul conducteur sous tension (phase ou neutre) à travers l'ouverture. Le câble mesuré doit obligatoirement être isolé et traverser librement le noyau sans enroulement. L'insertion de deux conducteurs ou plus dans la pince rend la mesure impossible. Le transducteur et le convertisseur doivent être reliés par un câble à double isolation. Le convertisseur se connecte directement aux boîtiers de supervision compatibles via interface RJ11 1-Wire UNI.

Compatibilité avec les boîtiers de connexion HW-group

Le capteur 30A Current probe 1W-UNI 2 fonctionne avec l'ensemble de la gamme de boîtiers de connexion HW-group équipés de ports 1-Wire UNI, incluant les séries Perseus Industrial (modèles 310, 315), Perseus Energy (modèles 242, 285), Perseus Monitoring (modèles 140, 145, 150, 155), ainsi que les boîtiers Ares (Ares 12, Ares 12 LTE), Poseidon2 (modèles 3268, 3468, 4002) et la série STE2 (STE2 LITE, STE2 PLUS, STE2 PLUS SMS-GW). Cette compatibilité étendue permet l'intégration du capteur dans des architectures de supervision environnementale existantes ou nouvelles.

Applications de supervision énergétique

Associé à un boîtier de connexion Perseus, Ares ou Poseidon, le capteur 30A Current probe 1W-UNI 2 constitue un système d'alerte précoce contre la surcharge électrique des alimentations ou de leurs lignes individuelles. Les applications typiques incluent la surveillance de la consommation des baies serveurs dans les data centers, le contrôle des circuits électriques des stations de base de télécommunication (BTS), la supervision énergétique des salles informatiques et le monitoring de la charge électrique des équipements critiques. La mesure sans coupure de câble facilite l'installation sur des installations en production sans interruption de service.

Configuration et calibration

Le convertisseur 1-Wire UNI intègre une fonction de conversion d'unités et dispose de 8 points de calibration permettant l'ajustement précis de la courbe de mesure. Le logiciel HWg Calibrator et l'accessoire 1W-UNI USB calibrator permettent la calibration du capteur en laboratoire ou sur site. La résolution 16 bits du convertisseur analogique-numérique garantit une mesure précise sur toute la plage de fonctionnement, de 0 à 30A AC, avec une résolution d'affichage constante de 0,1A.
