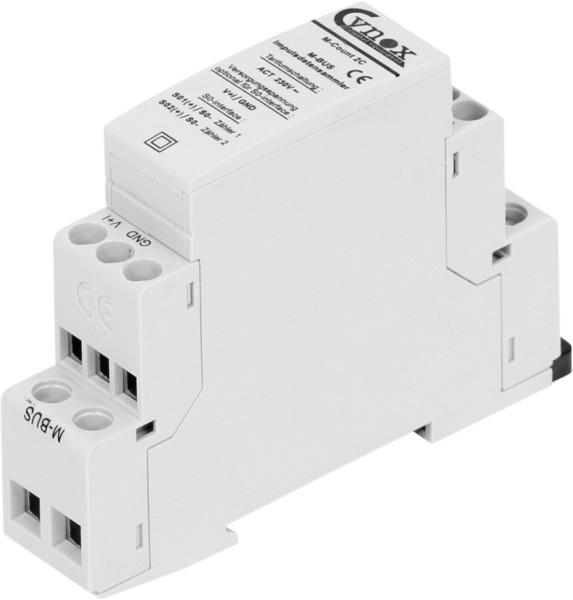

HW-group M-Count 2C

Convertisseur 2 entrées S0 vers M-Bus pour télé-relève de compteurs

Le HW-group M-Count 2C assure la conversion de 2 entrées impulsions S0 en données M-Bus pour la télé-relève et l'enregistrement des consommations. Ce module permet de collecter les impulsions de compteurs gaz, eau, électricité ou autres équipements de terrain disposant d'une sortie impulsion ou sortie électrique de type S0, et de transmettre ces données via le protocole M-Bus selon la norme EN1434-3.

Avec ses 8 registres mémoire, le M-Count 2C enregistre les valeurs courantes (tarif heures pleines HT / heures creuses HC) ainsi que les valeurs historiques horodatées. Les deux canaux d'entrée impulsions sont totalement indépendants et échantillonnés à 50 Hz (cycle inférieur à 30 ms pour les entrées S0), garantissant une précision de comptage optimale même pour des débits d'impulsions élevés.

Alimentation M-Bus avec batterie lithium de secours

Le module est alimenté directement par le bus M-Bus avec une consommation de 1,5 mA. En cas de défaillance du réseau M-Bus, une batterie lithium interne prend automatiquement le relais. En mode batterie, la consommation chute à environ 50 μA, offrant une autonomie d'environ 200 jours pour une consommation de 0,23 mAh. Cette redondance d'alimentation garantit la continuité de l'enregistrement des données même lors de coupures temporaires du réseau M-Bus.

Signal de tarification et montage rail DIN

Le M-Count 2C intègre une entrée de signal de tarification via contact inverseur vers le canal TS ou 250 VAC via l'entrée ACT, permettant la distinction automatique entre tarifs heures pleines et heures creuses. Le boîtier compact (18 x 82 x 63 mm pour 61 g) se monte sur rail DIN industriel 35 mm selon la norme EN 50022. La plage de température de fonctionnement de -20°C à +65°C autorise l'installation dans des locaux techniques non climatisés.

Applications du M-Count 2C

• Télé-relève de compteurs électriques avec sorties S0
• Supervision de consommation gaz et eau en résidentiel
• Comptage multi-énergie dans les bâtiments tertiaires
• Intégration d'équipements de terrain à sortie impulsion dans un réseau M-Bus
• Enregistrement des consommations avec distinction tarif heures pleines / heures creuses

Caractéristiques techniques M-Count 2C

• 2 entrées impulsions entièrement indépendantes (S0 en option)
• Cycle d'échantillonnage : 50 Hz (inférieur à 30 ms pour S0)
• Interface M-Bus selon norme EN1434-3, 2400 bauds
• 8 registres mémoire pour valeurs courantes et historiques
• Alimentation : M-Bus + batterie lithium de secours
• Consommation : 1,5 mA sur M-Bus, 50 μA sur batterie
• Autonomie batterie : environ 200 jours en cas de défaillance M-Bus
• Entrée signal de tarification : contact inverseur vers TS ou 250 VAC via ACT
• Température de fonctionnement : -20°C à +65°C
• Montage : rail DIN 35 mm (EN 50022)
• Dimensions : 18 x 82 x 63 mm (L x H x P), module 1 TE
• Poids : 61 g
• Connecteurs : bornier à vis
• Garantie : 24 mois
