HWgroup PowerEgg2

Le PowerEgg2 détecte les pannes d'alimentation secteur (110/230V monophasé) et permet de piloter la coupure de l'alimentation en sortie via un relais (charge max 8A). Ce module se connecte à tout équipement disposant d'entrées numériques (DI) et/ou de sorties numériques (DO). Les circuits de commande et de puissance sont isolés galvaniquement — seuls des contacts secs basse tension sont utilisés pour la détection et le pilotage.

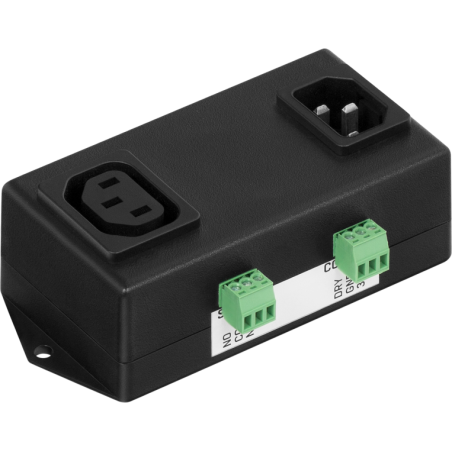

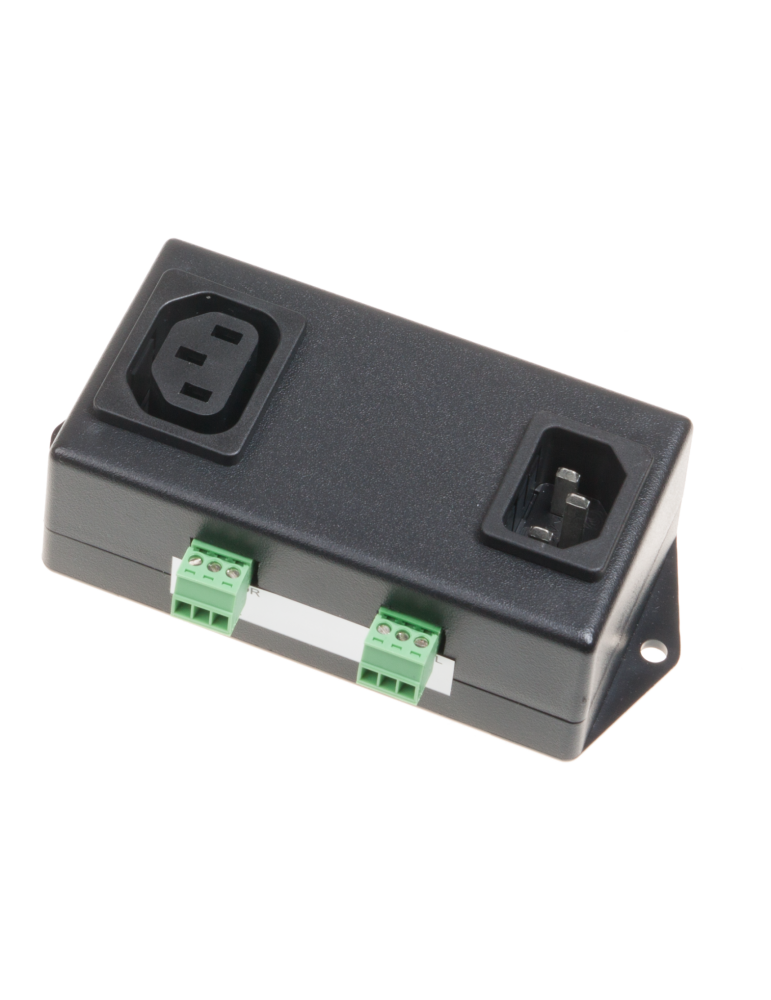

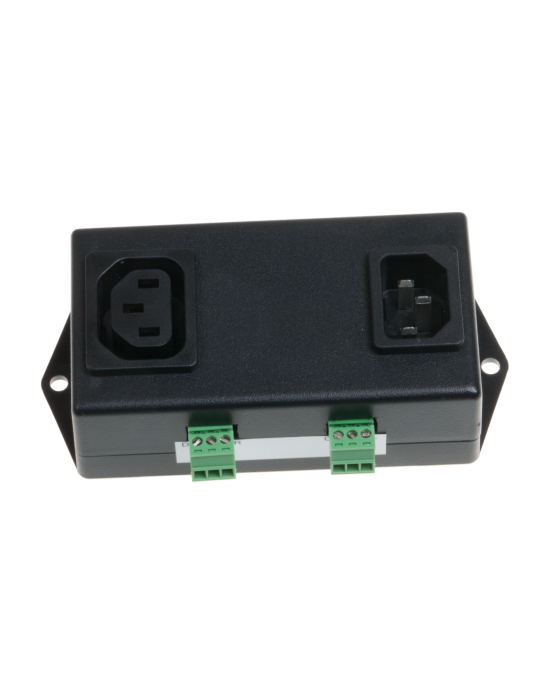

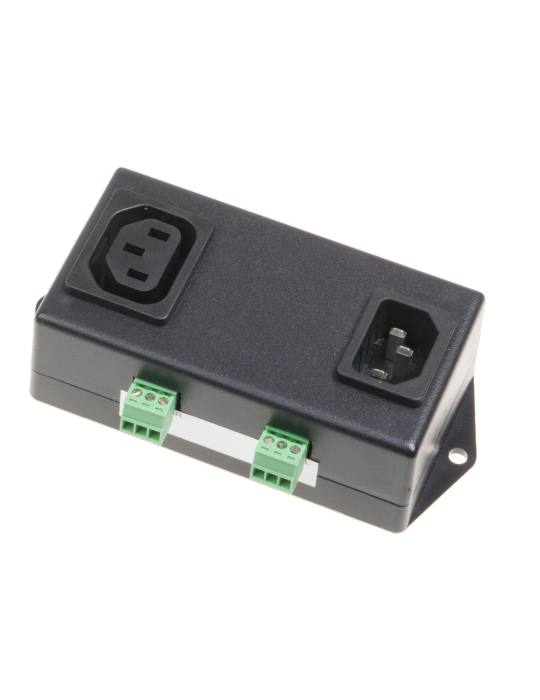

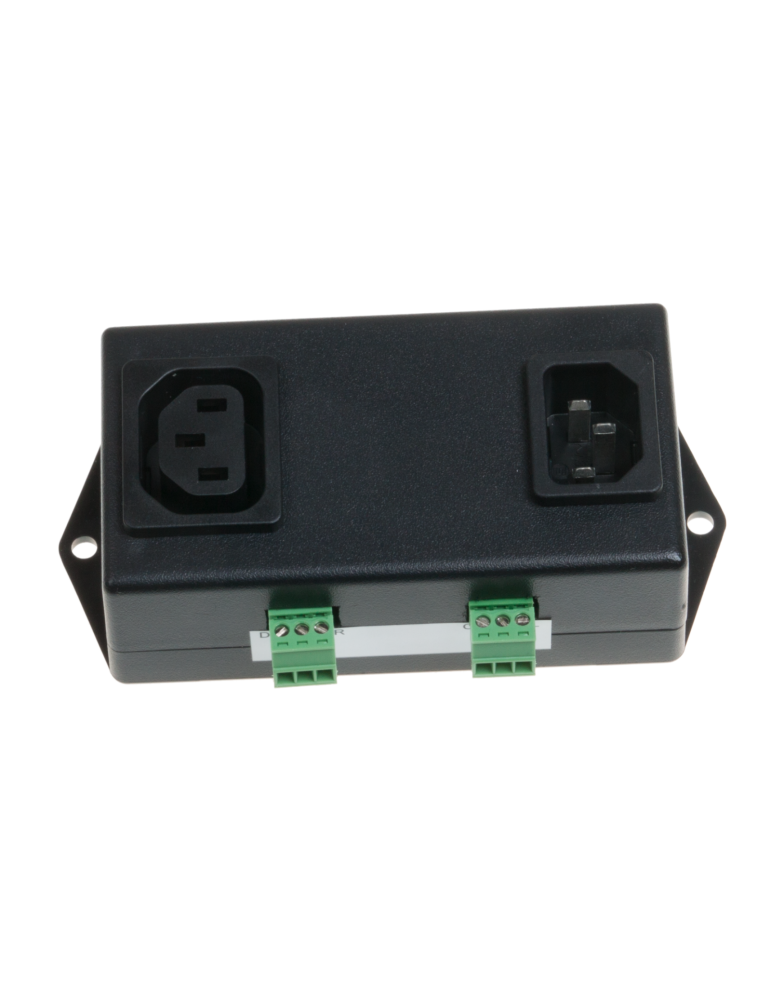

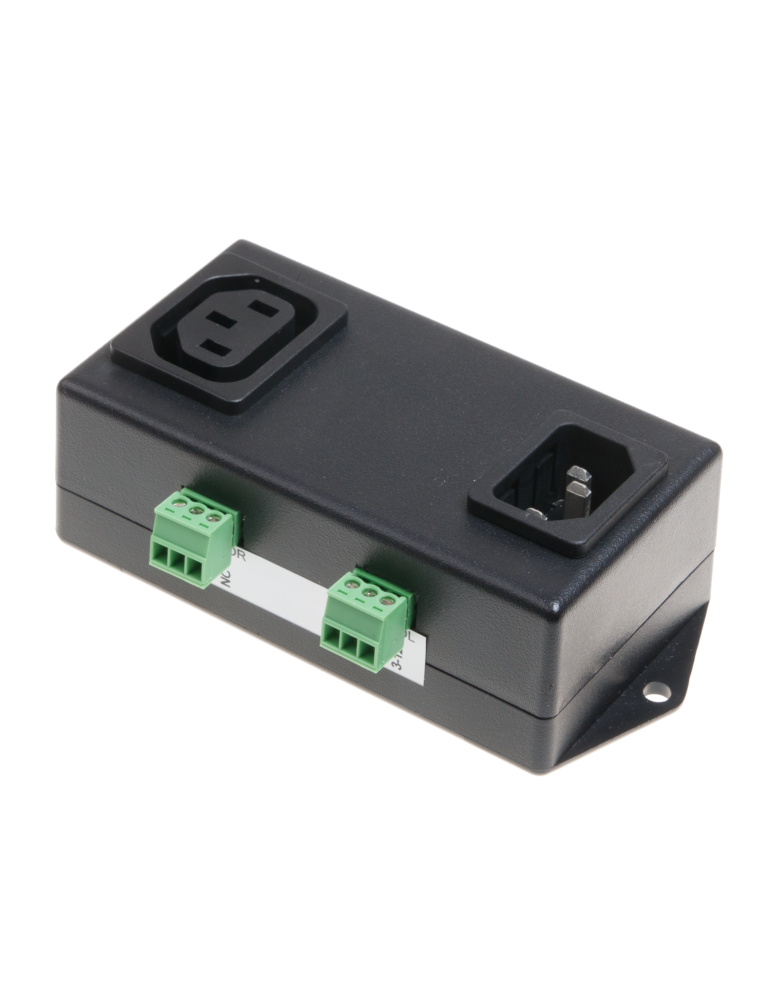

Le PowerEgg2 se présente comme un module d'alimentation traversant équipé de deux connecteurs IEC-320 : une fiche C14 en entrée et une embase C13 en sortie. Ce format permet une intégration directe dans les chaînes d'alimentation des équipements IT et télécoms.

Double fonction intégrée

• Détection : Détecte la présence de tension secteur en entrée (indication via contact inverseur sec)
• Contrôle : Coupe ou rétablit la tension en sortie (pilotage par tension DC externe ou contact sec)

Applications typiques

• Déclenchement d'alarme en cas de coupure secteur
• Supervision des entrées/sorties d'onduleur
• Redémarrage à distance de serveurs (power cycling)
• Activation de ventilation ou refroidissement d'urgence
• Déconnexion automatique de charge en mode batterie
• Surveillance d'alimentation en stations BTS et salles serveurs

Compatibilité

Se connecte directement aux entrées et sorties numériques des boîtiers de connexion Perseus, Poseidon, Damocles et autres contrôleurs I/O. Les contacts secs permettent une intégration simple avec tout système de supervision disposant d'entrées/sorties TOR.

Caractéristiques techniques

• Détection tension : 110/230V AC monophasé
• Interface détection : Contact sec inverseur (connexion sur DI)
• Sortie relais : 230V AC / 8A max (110/230V)
• Pilotage relais : Contact sec, collecteur ouvert ou 3-12V DC (connexion sur DO)
• Relais standard : 120V AC / 60V DC, 1A max, 1 relais
• Isolation galvanique : Oui (circuits commande/puissance séparés)
• Alimentation : IEC-320 C14, 230V AC, consommation 13mA
• Connecteurs : Entrée C14, sortie C13, bornier vis pour commande
• Température fonctionnement : -20°C à +80°C
• Humidité fonctionnement : 0 à 80% HR
• Protection : IP23

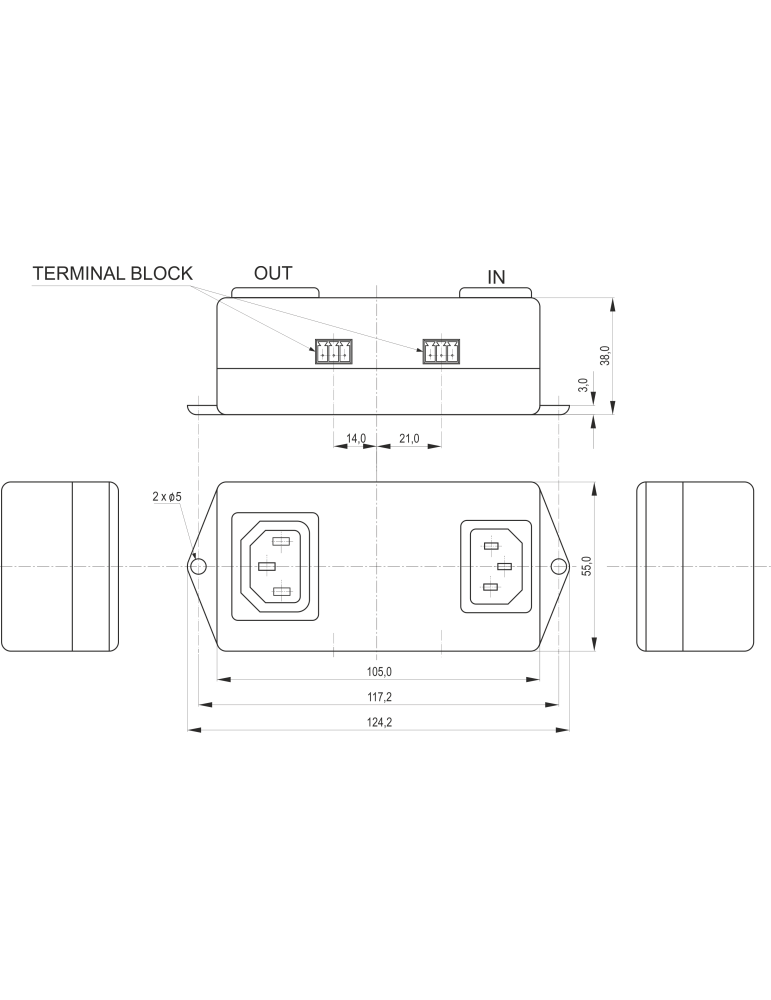

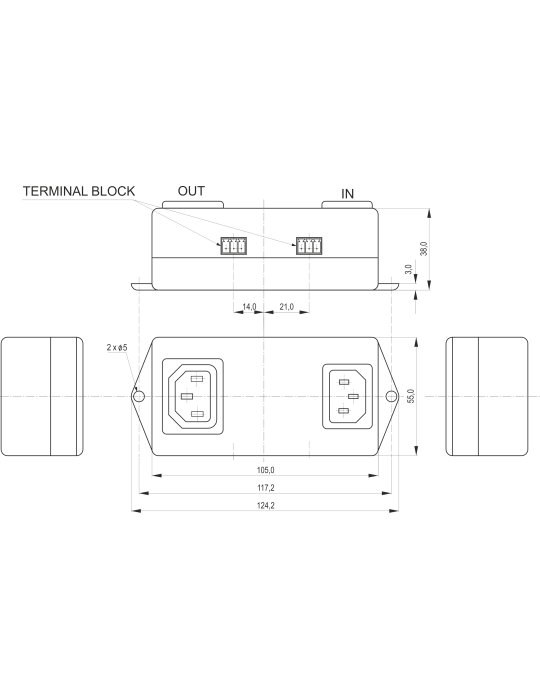

• Dimensions : 58 × 124 × 41 mm (L×H×P), 146g
• Montage : Mural, en rack ou sur table
• Garantie : 24 mois
• Certifications : TÜV-SÜD

Installation et mise en œuvre

Le PowerEgg2 s'insère directement dans le câble d'alimentation de l'équipement à surveiller. Les contacts de détection et de commande se raccordent par bornier à vis aux entrées/sorties numériques du boîtier de supervision. L'isolation galvanique garantit la sécurité et évite les boucles de masse.
