HW-group 1WR-HTemp B1

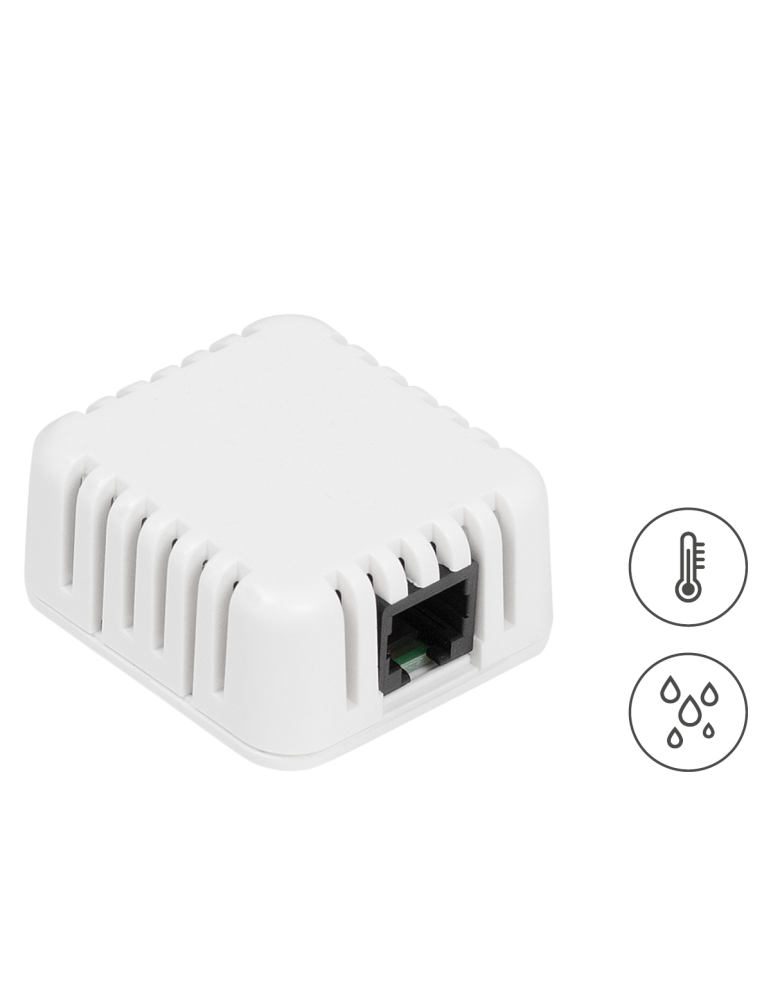

Le capteur HW-group 1WR-HTemp B1 associe la mesure de température (-30 à +70°C) et d'humidité relative (0 à 100% RH) dans un boîtier compact de 4x4 cm conçu pour les environnements intérieurs. Doté d'une interface RJ11 sur bus 1-Wire, ce capteur se connecte directement aux boîtiers de connexion HW group Perseus, Ares et STE2 pour la surveillance environnementale des salles informatiques, locaux techniques et bâtiments tertiaires.

Architecture de connexion et compatibilité

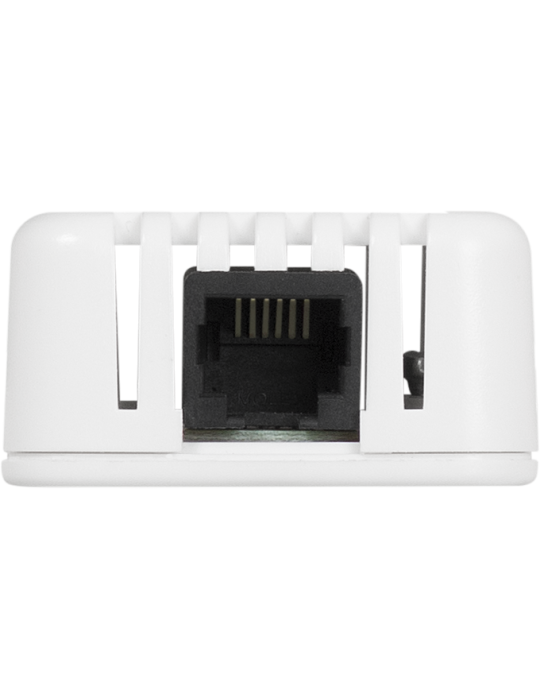

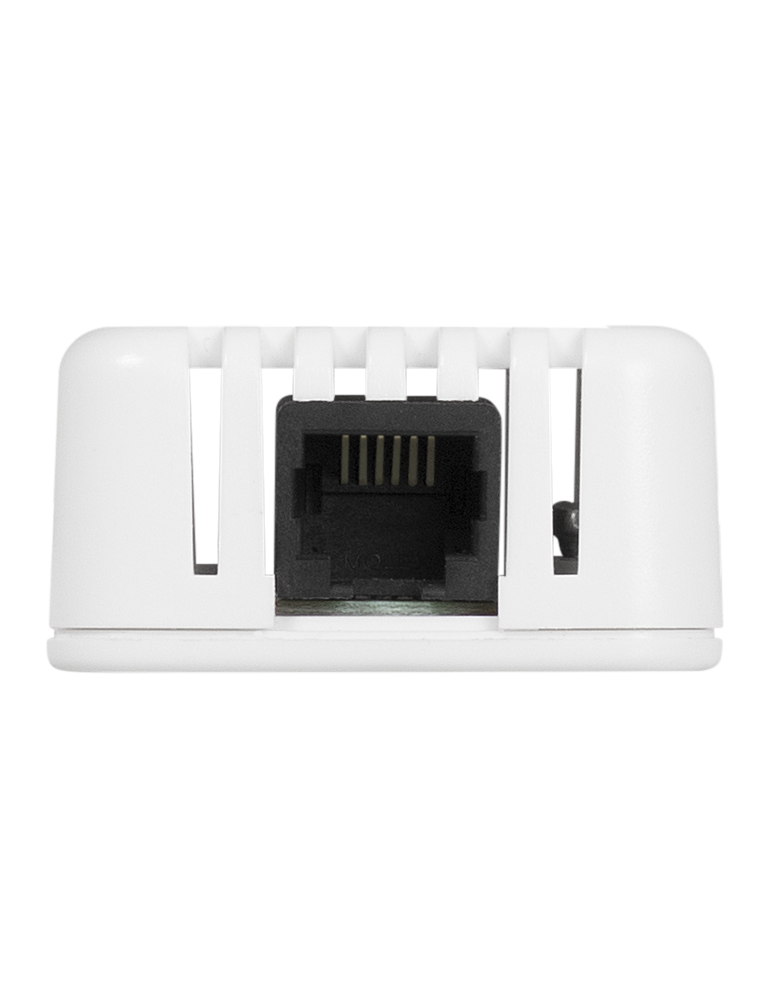

Le 1WR-HTemp B1 utilise le protocole 1-Wire avec connecteur RJ11, autorisant une longueur de bus jusqu'à 60 mètres entre le capteur et le boîtier de connexion. Cette interface permet de connecter plusieurs capteurs sur un même bus, compatible avec l'ensemble des équipements HW group :

• Boîtiers Perseus : Perseus Monitoring 140, 145, 150, 155 et Perseus Energy 242, 285
• Boîtiers Ares : HWg-Ares 10, HWg-Ares 12, Ares 10 LTE, Ares 12 LTE
• Boîtiers STE2 : STE2, STE2 LITE, STE2 PLUS, STE2 PLUS SMS-GW, STE2 R2
• Boîtiers Poseidon2 : Poseidon2 3266, 3268, 3468, 4002

Le capteur est alimenté en 5V directement via le port RJ11 avec une consommation de 5 mA. Un câble RJ11 de 3 mètres est fourni dans l'emballage pour assurer la connexion immédiate au boîtier de connexion.

Caractéristiques techniques de mesure

Le capteur 1WR-HTemp B1 intègre deux éléments de mesure à semiconducteur :

• Plage de mesure température : -30 à +70°C
• Précision température : ±0,8°C de 0 à +60°C, ±1,0°C de -10 à +70°C, ±2,0°C de -30 à +80°C
• Résolution température : 0,1°C
• Plage de mesure humidité : 0 à 100% RH (humidité relative)
• Précision humidité : ±5% RH de 20 à 80% RH en conditions non condensantes à 25°C
• Résolution humidité : 0,3% RH
• Nombre de valeurs fournies : 2 (température et humidité)

Le capteur fonctionne dans une plage environnementale de -30 à +70°C et de 0 à 100% RH, avec une plage de stockage étendue de -50 à +70°C.

Installation et montage

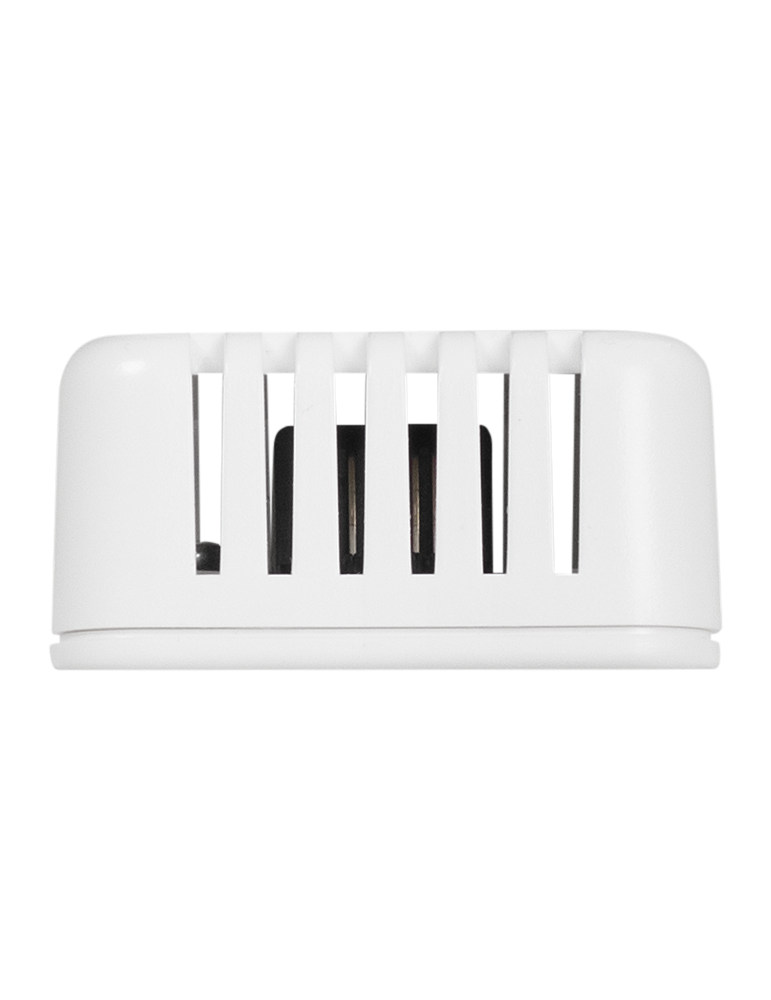

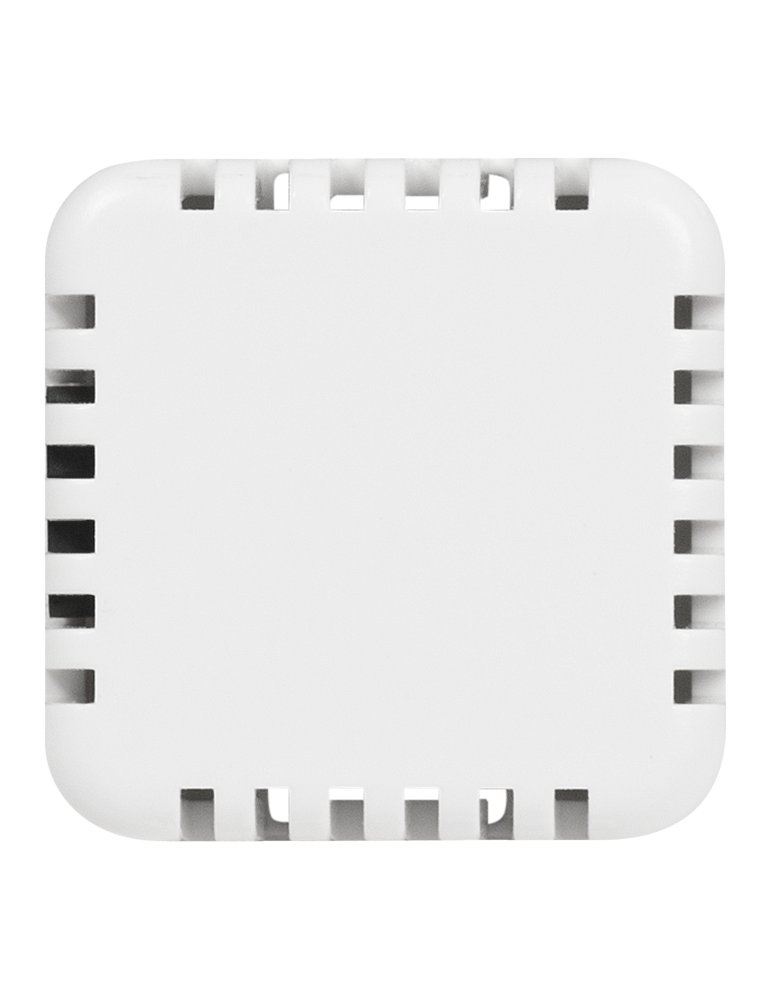

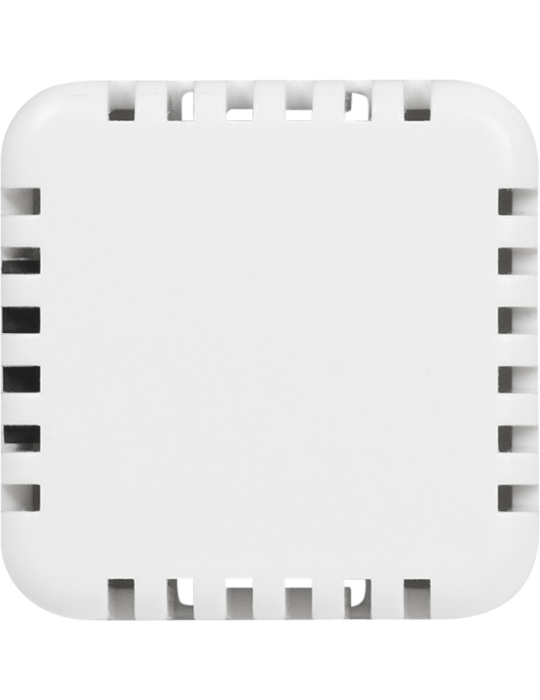

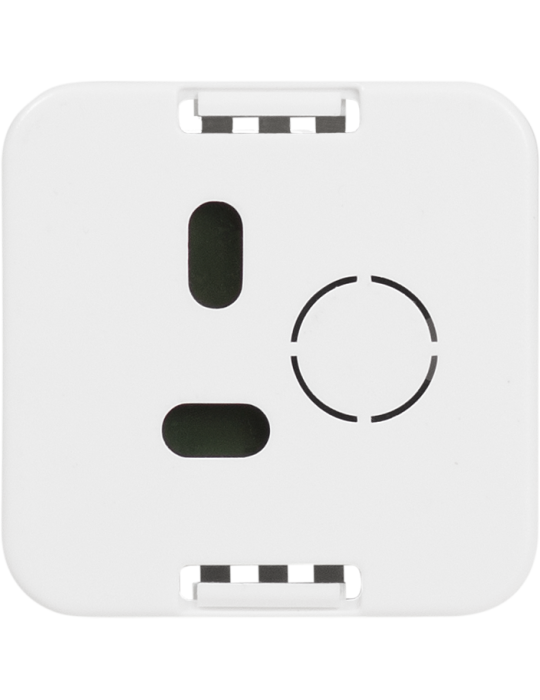

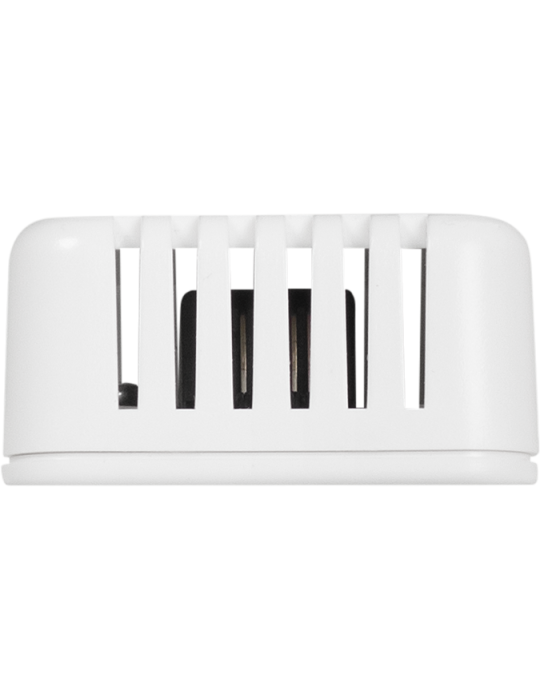

Le boîtier plastique du 1WR-HTemp B1 mesure 40x40x20 mm pour un poids de seulement 15 grammes. Cette compacité permet plusieurs modes d'installation :

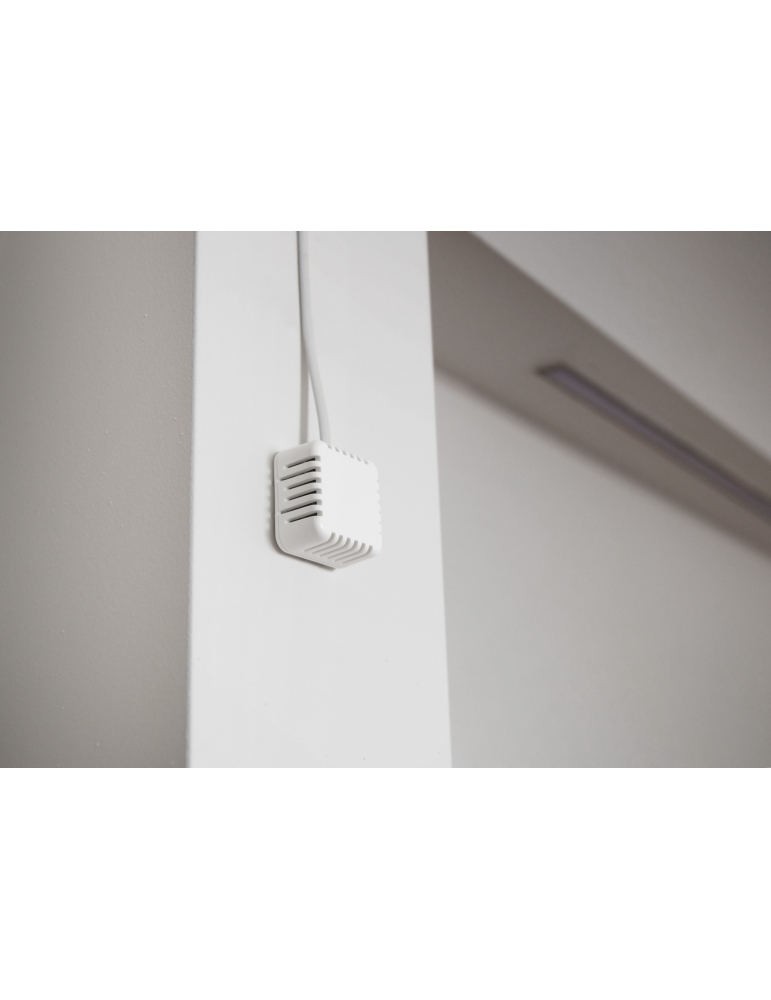

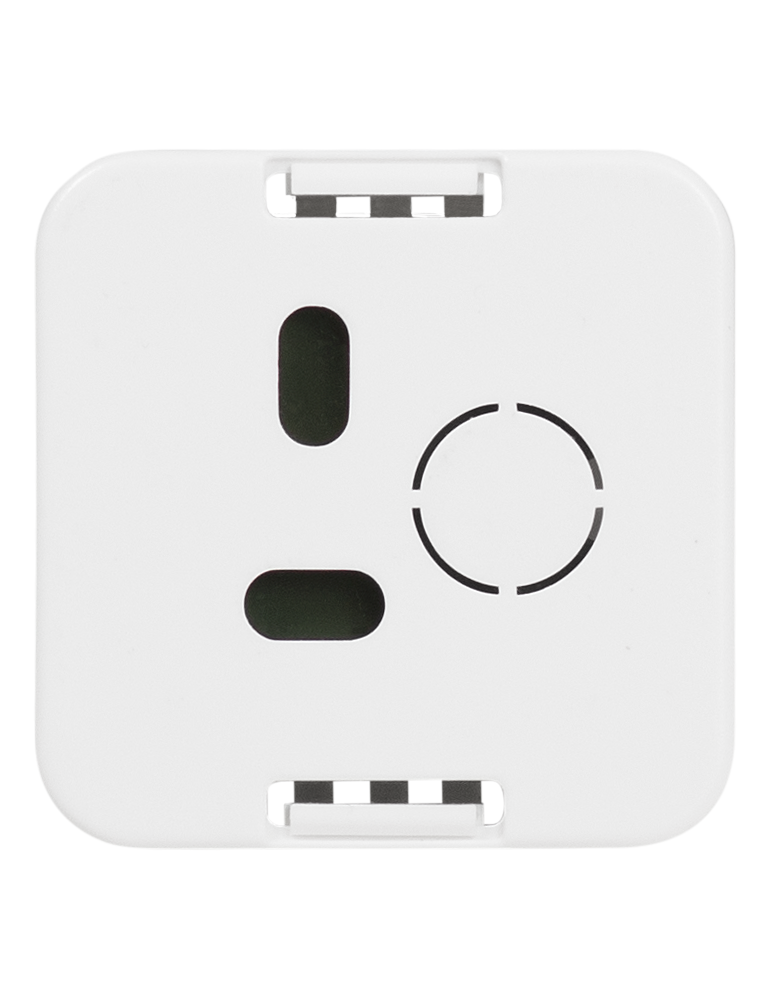

• Fixation murale : grâce aux points de fixation intégrés
• Montage au plafond : pour la mesure de température en partie haute des locaux
• Pose sur bureau ou étagère : pour un positionnement temporaire ou flexible
• Fixation adhésive : utilisation possible de ruban adhésif double face

Le boîtier dispose d'un indice de protection IP30, adapté aux environnements intérieurs secs (bureaux, salles serveurs, locaux techniques). Le câble RJ11 détachable facilite le passage à travers les chemins de câbles et les faux-plafonds.

Applications de supervision environnementale

Le capteur 1WR-HTemp B1 s'intègre dans les architectures de supervision pour :

• Salles informatiques et data centers : surveillance des conditions climatiques et détection de dérives thermiques
• Locaux de stockage : contrôle de température et d'humidité pour la préservation de matériels sensibles
• Bâtiments tertiaires : monitoring des conditions de confort et optimisation énergétique
• Installations industrielles : surveillance environnementale des zones de production
• Établissements scolaires : mesure des conditions d'ambiance dans les salles de classe

Connecté à un boîtier Perseus ou Ares, le capteur transmet ses mesures via Ethernet, WiFi, GSM ou LTE selon le modèle de boîtier utilisé. Les valeurs sont accessibles via interface web, SNMP (v1/v2c/v3), Modbus TCP ou API REST. Le système d'alertes permet l'envoi de notifications par email, SMS ou trap SNMP en cas de dépassement de seuils configurables.

Intégration dans les systèmes HW group

Le protocole 1-Wire sur RJ11 permet de connecter jusqu'à 8 capteurs HW group sur un seul port RJ11 d'un boîtier Perseus ou Ares (selon modèle). L'utilisation de hubs comme le Poseidon T-Box RJ11 ou le Poseidon T-Box2 permet de multiplier le nombre de capteurs connectés. Chaque capteur est identifié individuellement sur le bus 1-Wire grâce à son adresse unique 64 bits, garantissant l'absence de conflit même en cas de multiples capteurs de types différents sur le même bus.

Spécifications environnementales et garantie

• Environnement de fonctionnement : -30 à +70°C, 0 à 100% RH
• Environnement de stockage : -50 à +70°C, 0 à 100% RH
• Protection : IP30
• Garantie : 24 mois
• Conformité : marquage CE

Le capteur est livré avec son câble RJ11 de 3 mètres et une documentation technique complète incluant les informations de calibration et de précision dans le temps.
