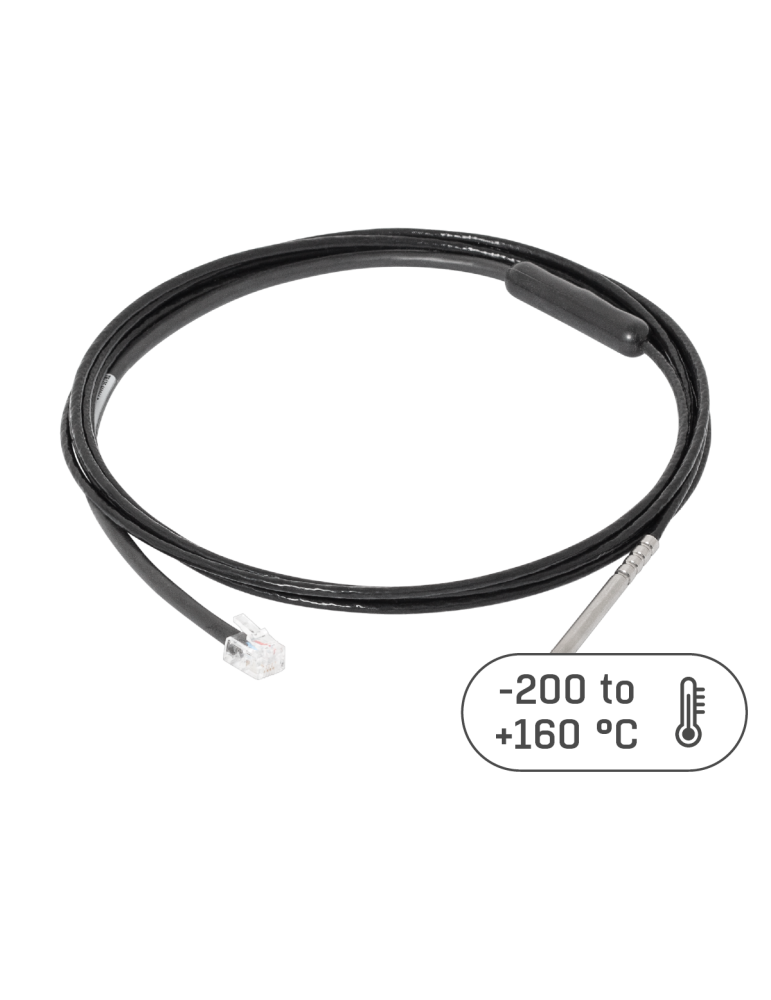

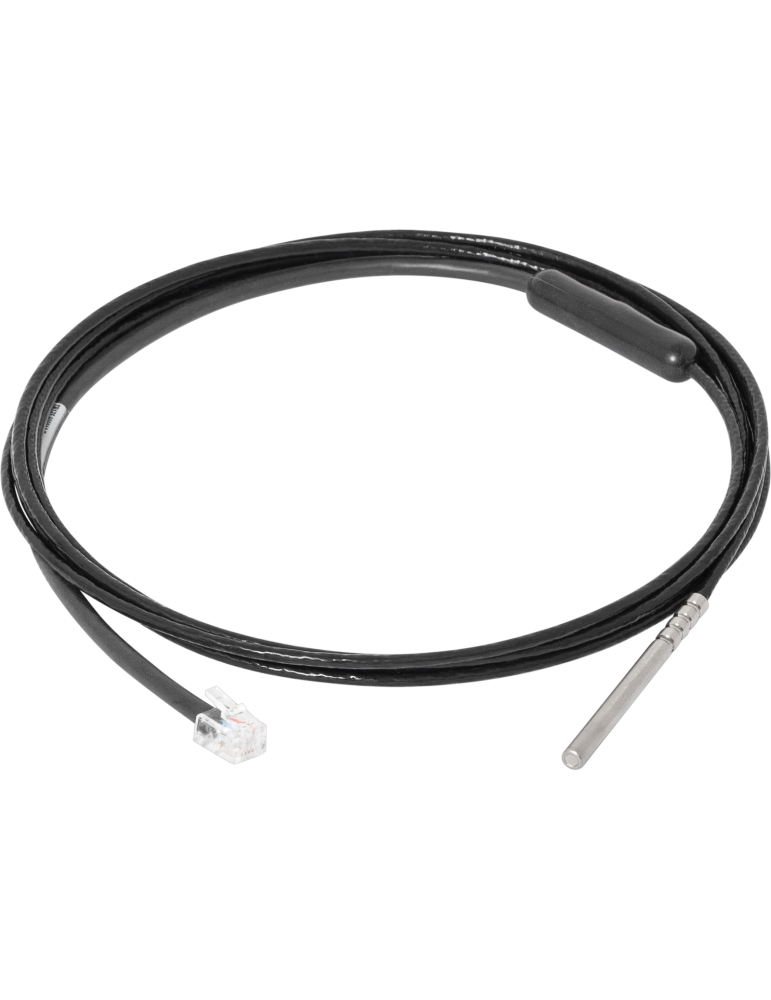

HW-group 1WU-Temp Pt100 B2 Frost 3m

Capteur de température cryogénique pour la supervision d'environnements extrêmes

Le capteur HW-group 1WU-Temp Pt100 B2 Frost 3m répond aux exigences les plus strictes de la surveillance des températures cryogéniques et des environnements à températures extrêmes. Conçu pour les applications nécessitant une fiabilité absolue sur une plage de -200°C à +160°C, ce capteur s'appuie sur la technologie éprouvée Pt100 pour garantir des mesures précises et stables dans les conditions les plus difficiles : congélateurs pharmaceutiques -80°C, stockage cryogénique, surveillance de température extérieure en climat froid, ou encore applications industrielles nécessitant une surveillance continue.

Grâce à son convertisseur intégré directement sur le câble, le capteur délivre un signal numérique stable, éliminant les risques de dégradation du signal sur la longueur du câble. La protection IP67 de la sonde garantit une étanchéité complète contre l'humidité et les projections d'eau, condition indispensable dans les environnements de stockage frigorifique ou les installations industrielles exposées.

Précision et stabilité pour applications critiques

La précision de mesure de ±(0,25 + 0,002|t|)°C et la résolution de 0,10°C du capteur 1WU-Temp Pt100 B2 Frost en font un instrument de référence pour les applications où chaque dixième de degré compte : conservation de médicaments thermosensibles, suivi réglementaire des chaînes du froid, recherche scientifique, ou surveillance des processus industriels nécessitant un contrôle strict de la température.

Le capteur est livré avec 8 points de calibration permettant d'assurer la traçabilité métrologique. L'option de calibration supplémentaire est disponible pour répondre aux normes les plus exigeantes des secteurs pharmaceutique, médical et de la recherche.

Compatibilité étendue avec l'écosystème HWg

Le capteur 1WU-Temp Pt100 B2 Frost se connecte directement via son connecteur RJ11 à l'ensemble des boîtiers de connexion HW-group :

• Gamme Perseus Monitoring (140, 145, 150, 155) : pour la supervision centralisée multi-sites avec alertes email, SMS et trap SNMP
• Gamme Perseus Industrial (310, 315) : pour les environnements industriels exigeants nécessitant une robustesse maximale
• Gamme Perseus Energy (242, 285) : pour combiner surveillance environnementale et mesures électriques
• Boîtiers STE2 (LITE, PLUS, R2, SMS-GW) : pour des installations autonomes avec connectivité WiFi et Ethernet
• Boîtiers Poseidon2 (3266, 3268, 3468, 4002) : solutions polyvalentes pour surveillance et contrôle
• Boîtiers Ares (12, 12 LTE) : pour installations autonomes avec communication GSM/LTE et batterie de secours
• Passerelles IoT (SD-2x1Wire, NB-2x1Wire) : pour remonter les données vers le portail cloud SensDesk

Cette compatibilité universelle permet d'intégrer le capteur dans des architectures de surveillance existantes ou de construire de nouvelles installations évolutives.

Applications sectorielles du capteur cryogénique

Secteur pharmaceutique et médical

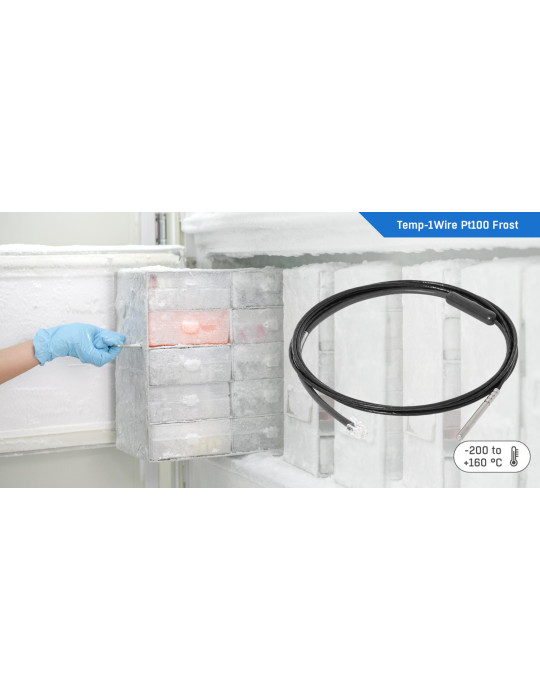

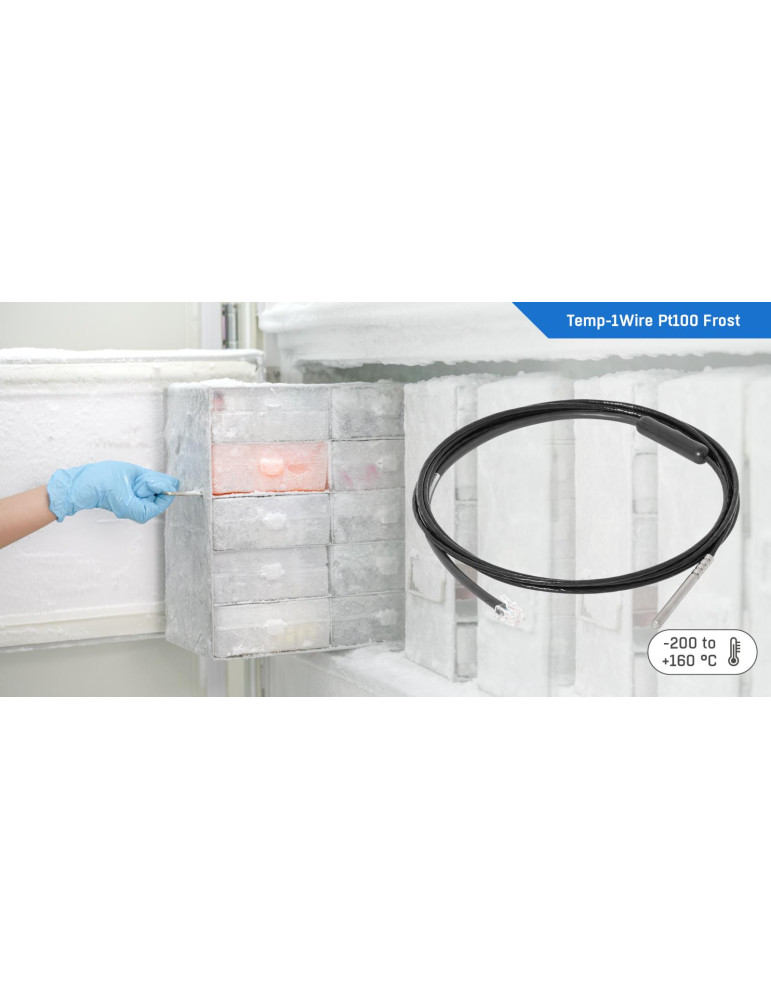

Surveillance réglementaire des congélateurs pharmaceutiques -80°C pour stockage de vaccins, sérums et produits biologiques. Traçabilité des températures pour conformité FDA/EMA. Alertes immédiates en cas de dérive thermique.

Industrie alimentaire et restauration
Contrôle continu des chambres froides et congélateurs pour respect de la chaîne du froid. Enregistrement automatique des températures pour audits HACCP. Surveillance des entrepôts frigorifiques multi-zones.

Recherche scientifique et laboratoires
Suivi précis des équipements cryogéniques et des bains thermiques. Surveillance des enceintes climatiques et des lyophilisateurs. Acquisition de données pour protocoles expérimentaux.

Industrie des gaz et cryogénie
Surveillance des installations de liquéfaction et stockage de gaz industriels. Contrôle des températures dans les procédés cryogéniques. Sécurité des installations de manipulation d'azote et d'oxygène liquides.

Agriculture et horticulture
Surveillance des chambres de conservation des semences. Contrôle thermique des silos et entrepôts de stockage. Mesure de température sol et air pour applications de précision.

Surveillance climatique
Mesure de température extérieure en régions à climat extrême. Stations météorologiques automatiques. Études climatologiques et environnementales longue durée.

Architecture de surveillance et gestion des alertes

Associé à un boîtier de connexion HW-group, le capteur 1WU-Temp Pt100 B2 Frost s'intègre dans un système complet de surveillance environnementale avec :

• Notifications multi-canaux : emails illimités, SMS (selon modèle), trap SNMP v1/v2c/v3 vers systèmes de supervision centralisés
• Seuils d'alerte configurables : définition de limites haute et basse avec hystérésis pour éviter les alertes intempestives
• Escalade des alertes : rappels périodiques tant que la situation anormale persiste
• Enregistrement des données : historisation locale sur le boîtier ou envoi vers portail cloud SensDesk
• Visualisation : graphiques d'évolution temporelle, tableaux de bord personnalisables, export des données au format CSV
• Intégration : API REST, Modbus TCP, MQTT pour connexion aux systèmes SCADA, BMS ou plateformes IoT tierces

Installation et mise en service simplifiées

Le capteur 1WU-Temp Pt100 B2 Frost est conçu pour une installation rapide sans configuration complexe. Le connecteur RJ11 permet un raccordement immédiat au boîtier de connexion. La longueur de câble de 3 mètres offre une flexibilité suffisante pour positionner la sonde au point de mesure optimal tout en maintenant le boîtier à distance.

La sonde métallique de 40 mm permet une insertion dans les fluides, les conduits de ventilation ou les matériaux à surveiller. Le temps de réponse rapide garantit une détection précoce des variations thermiques.

Alimentation directement via le port RJ11 (technologie 1-Wire) : aucune alimentation électrique supplémentaire n'est nécessaire, simplifiant l'installation et réduisant le câblage.

Caractéristiques techniques essentielles

• Plage de mesure : -200°C à +160°C (applications cryogéniques à haute température)
• Technologie : sonde Pt100 avec convertisseur numérique intégré sur câble
• Précision : ±(0,25 + 0,002|t|)°C sur toute la plage
• Résolution : 0,10°C pour détection fine des variations
• Calibration : 8 points d'étalonnage en standard, recalibration disponible
• Câble : 3 mètres avec connecteur RJ11, blindage pour immunité aux interférences
• Protection : IP67 pour immersion temporaire et environnements humides
• Alimentation : 5V via port RJ11, consommation 2mA
• Compatibilité : tous les boîtiers de connexion HW-group équipés de ports RJ11 1-Wire
• Dimensions sonde : 40 x 4 x 4 mm (longueur x diamètre)
• Garantie constructeur : 24 mois

Fiabilité et maintenance

La technologie numérique 1-Wire élimine les dérives de mesure liées aux résistances de câble, problème courant avec les capteurs analogiques sur longues distances. La sonde Pt100 offre une stabilité exceptionnelle dans le temps, réduisant les besoins de réétalonnage.

Les matériaux de construction sont sélectionnés pour résister aux cycles thermiques répétés sans altération des performances. Le boîtier du convertisseur est protégé contre les chocs et l'humidité.

En cas de remplacement ou d'extension du système, le capteur est immédiatement reconnu par le boîtier de connexion grâce à son identifiant unique 1-Wire, permettant une maintenance sans interruption prolongée du système de surveillance.

Pour les applications nécessitant une redondance ou une surveillance multi-points, plusieurs capteurs 1WU-Temp Pt100 B2 Frost peuvent être connectés simultanément sur le même boîtier (selon le nombre de ports RJ11 disponibles ou via hub 1-Wire).
