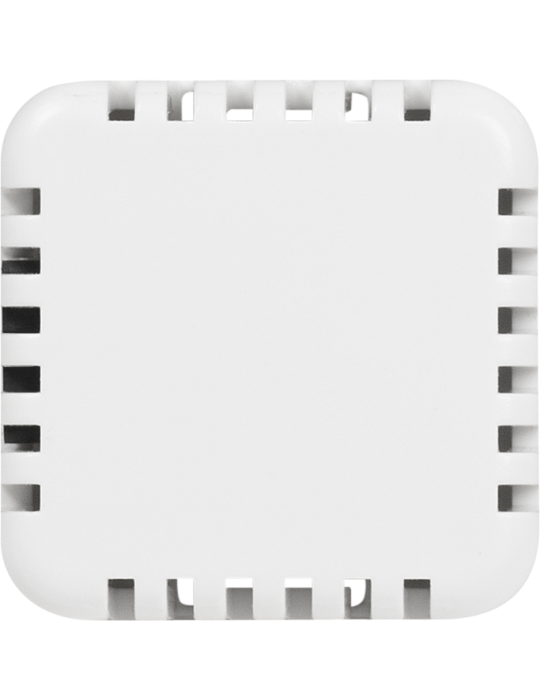

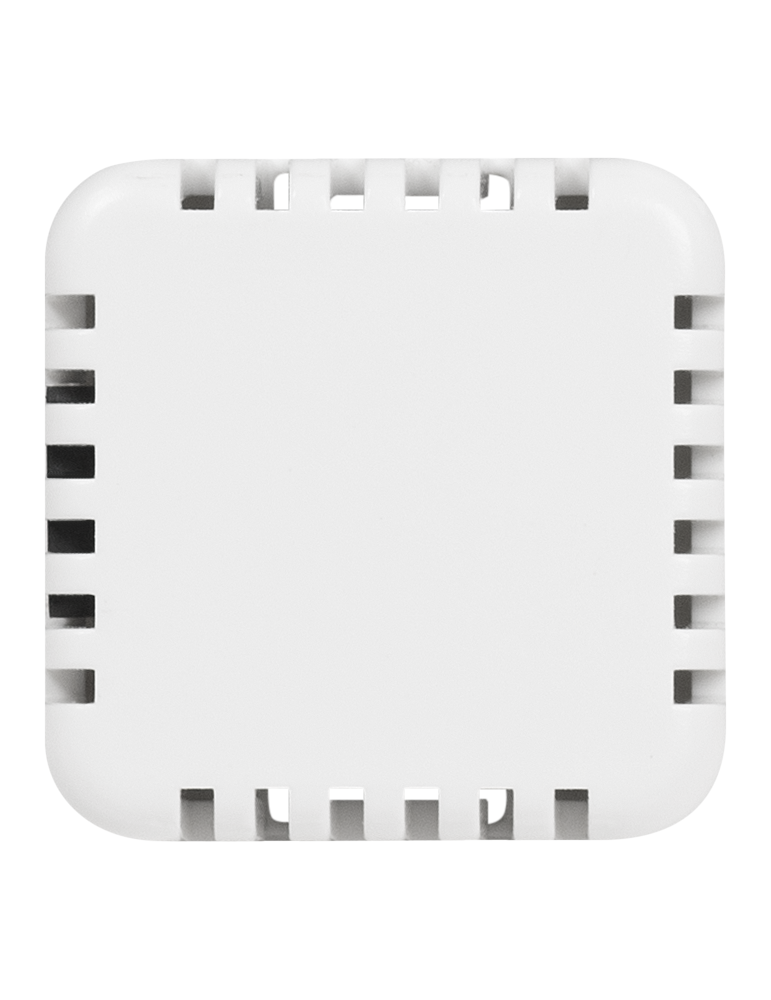

HW-group 1WU-HTPVoC B1

Capteur multifonction pour la surveillance de la qualité environnementale

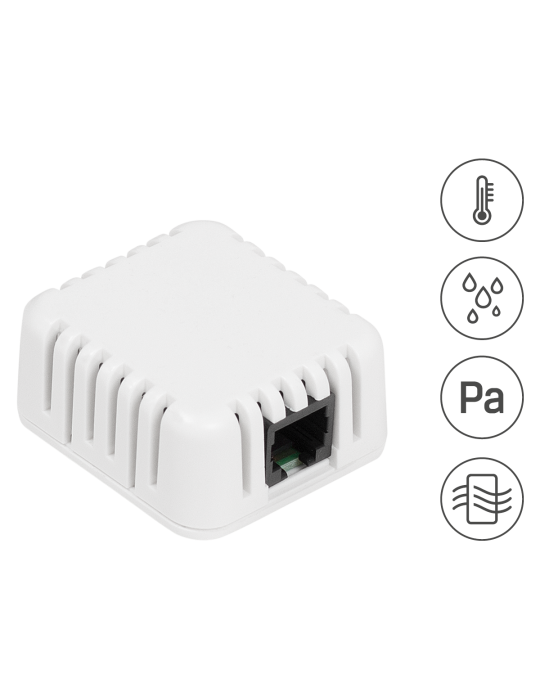

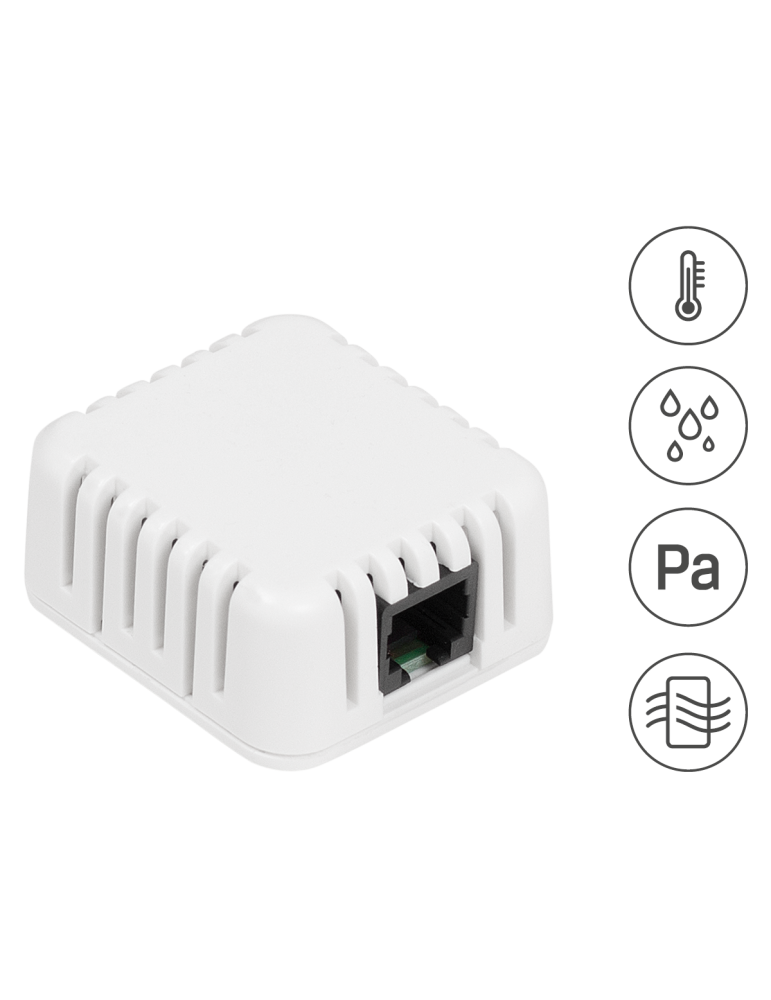

Le capteur HW-group 1WU-HTPVoC B1 mesure simultanément quatre paramètres : température, humidité relative, pression atmosphérique et qualité de l'air (TVOC). Conçu pour s'intégrer aux boîtiers de connexion HW-group, ce capteur compact permet d'obtenir une vision complète des conditions environnementales dans vos salles informatiques, locaux techniques ou bâtiments intelligents.

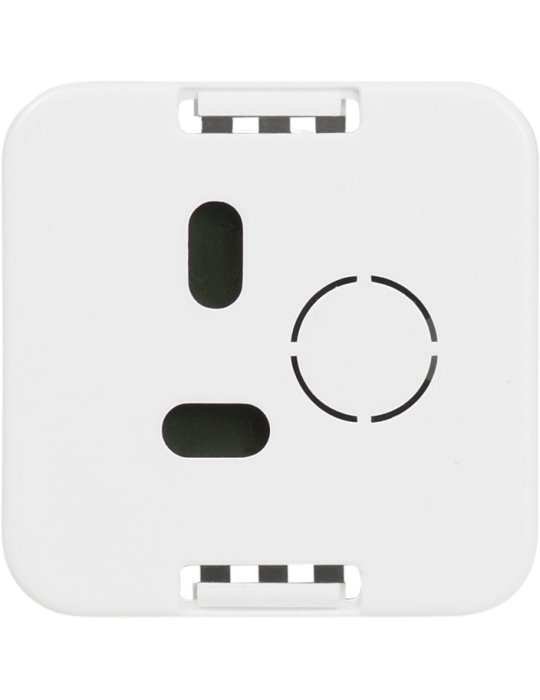

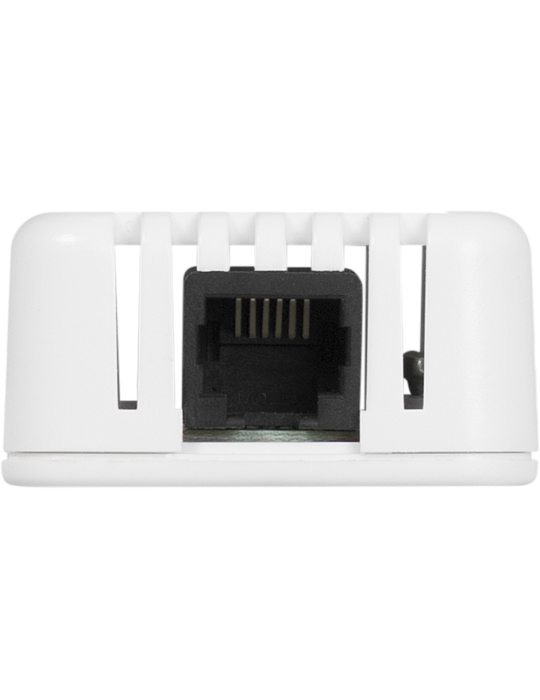

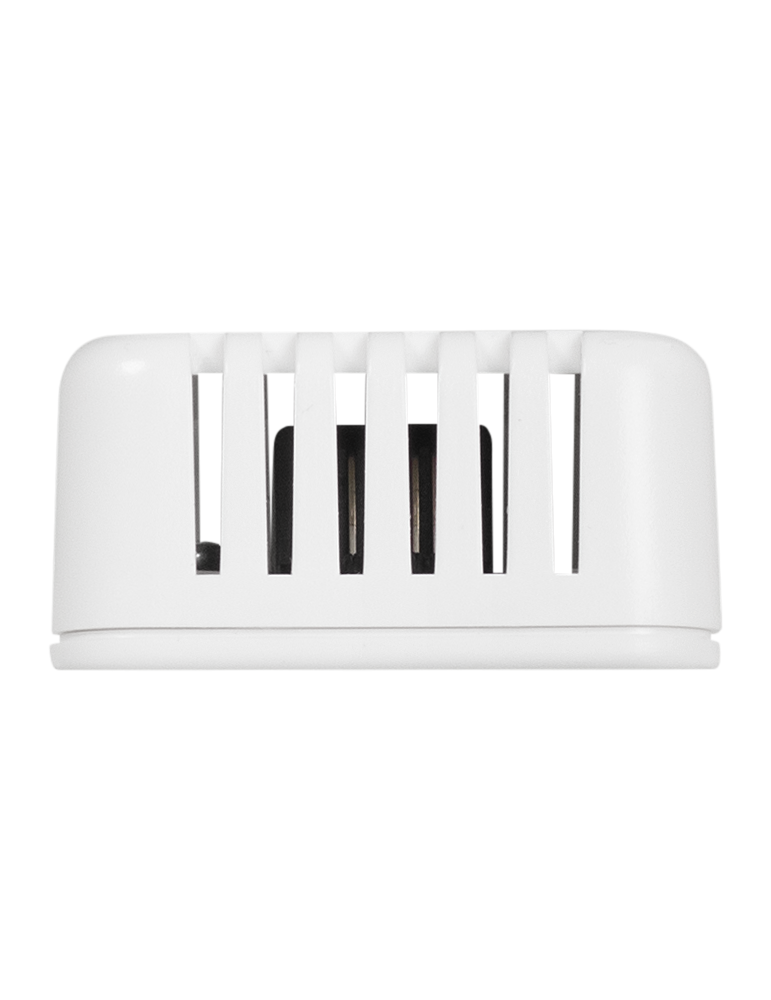

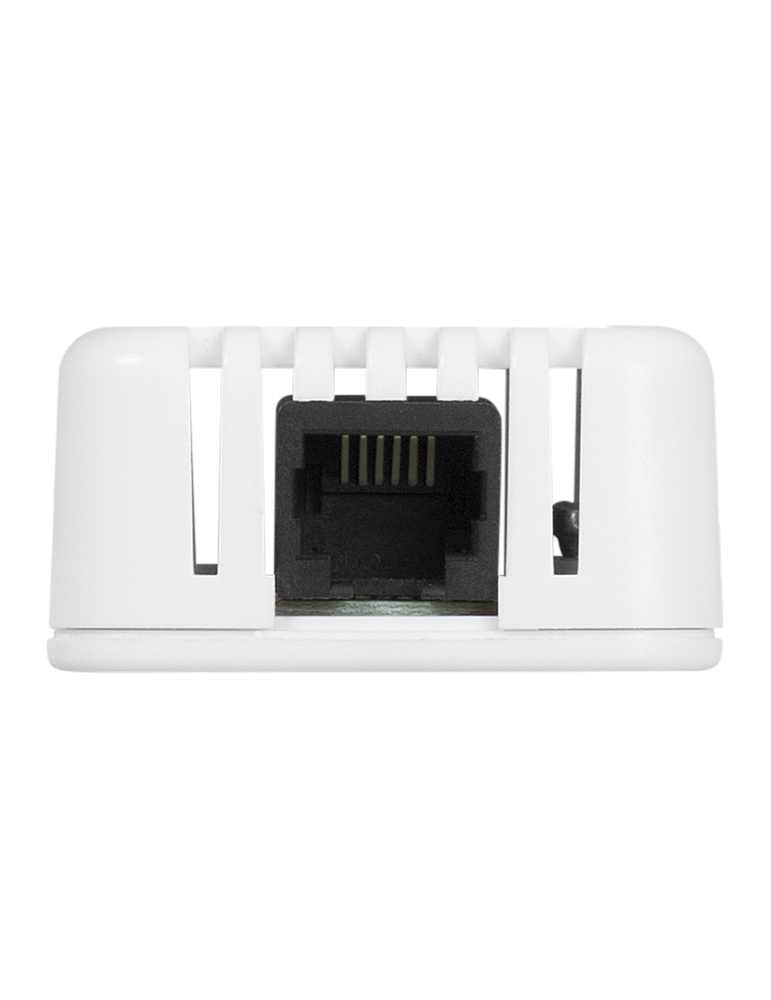

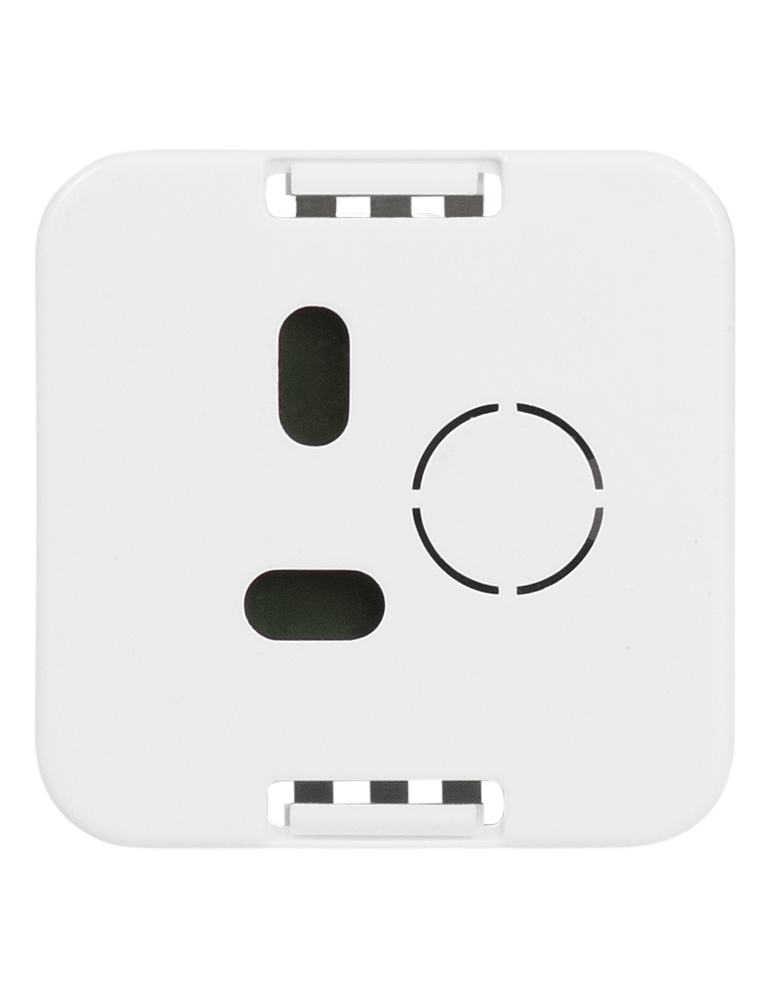

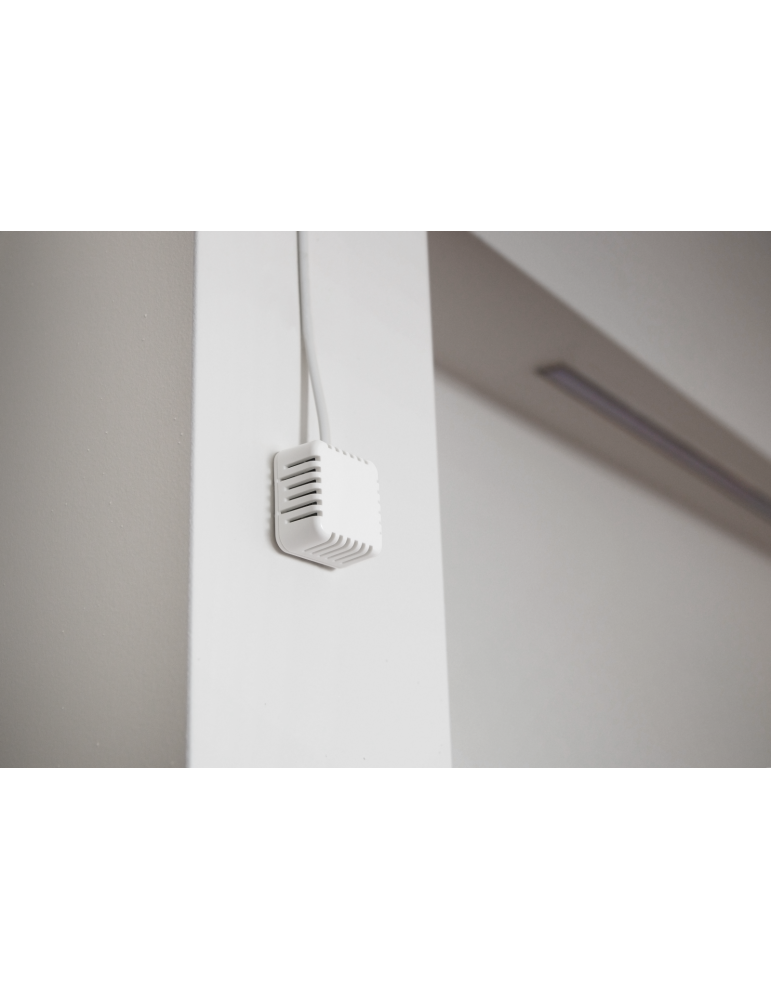

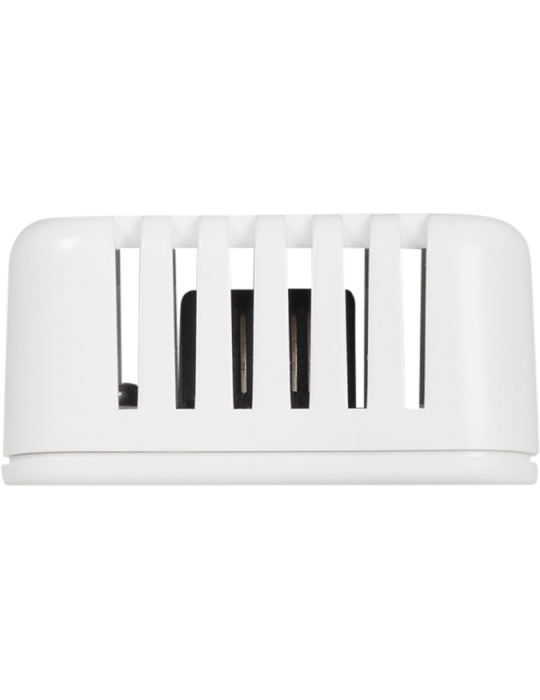

L'interface 1-Wire UNI bus RJ11 garantit une connexion simple et fiable jusqu'à 30 mètres du port actif. Le capteur est livré avec un câble RJ11 détachable de 3 mètres, ce qui facilite son installation en fonction de vos contraintes d'implantation. Le boîtier plastique compact (40 × 40 × 20 mm, 35 g) se fixe au mur, au plafond ou se pose sur un bureau grâce à un simple adhésif double-face.

Mesures physiques haute précision

Le 1WU-HTPVoC B1 intègre quatre capteurs à semi-conducteur :

• Température : plage de -30 à +70 °C, résolution 0,1 °C, précision ±0,8 °C (0 à +60 °C)
• Humidité relative : plage 0 à 100 %RH, résolution 0,3 %RH, précision ±5 %RH (20-80 %RH non condensant à 25 °C)
• Pression atmosphérique : plage 300 à 1000 hPa (30 000 à 110 000 Pa), résolution 0,1 hPa, précision ±12 Pa (95 000-105 000 Pa à 25 °C)
• Qualité air TVOC : plage 0 à 60 000 ppb, résolution 1 ppb, précision ±15 %

La mesure des composés organiques volatils (TVOC) détecte la concentration en ppb (parties par milliard) et nécessite une calibration initiale de 10 jours dans l'environnement cible. Durant cette période, il est impératif d'aérer les locaux au moins deux fois par jour. Les valeurs TVOC deviennent disponibles 10 secondes après la mise sous tension.

Grille d'évaluation de la qualité de l'air

• Moins de 60 ppb : excellente
• 60-200 ppb : très bonne
• 200-660 ppb : bonne
• 660-2200 ppb : mauvaise
• Plus de 2200 ppb : malsaine

Applications typiques

Grâce à sa polyvalence, le capteur 1WU-HTPVoC B1 s'adapte à de multiples contextes :

• Systèmes de climatisation : régulation en fonction des variations de température, d'humidité relative et de pression atmosphérique
• Gestion technique du bâtiment (GTB) : intégration dans les systèmes intelligents pour optimiser confort et efficacité énergétique
• Salles blanches et zones sensibles : détection de perte de pression en salles surpressurisées ou dépressurisées
• Établissements d'enseignement et logements : surveillance de la qualité de l'air intérieur pour garantir des conditions saines
• Prévision météorologique locale : analyse des tendances barométriques

Installation et mise en service

Connectez le capteur à un boîtier de connexion HW-group compatible (Perseus Industrial, Perseus Monitoring, Perseus Energy, Ares, STE2, Poseidon2, NB-2x1Wire, SD-2x1Wire) via le câble RJ11 fourni. Mettez le boîtier sous tension et lancez la détection automatique des capteurs. Les valeurs de température, d'humidité relative et de pression atmosphérique sont immédiatement accessibles. Le capteur TVOC nécessite une calibration environnementale de 10 jours avant de fournir des mesures exploitables, et les valeurs en ppb apparaissent 10 secondes après chaque mise sous tension.

Spécifications techniques

• Interface de communication : bus 1-Wire UNI, connecteur RJ11
• Distance maximale : 30 m depuis le port 1-Wire actif
• Alimentation : 5 V via port 1-Wire RJ11, consommation 15 mA
• Nombre de valeurs fournies : 4 (température, humidité relative, pression, TVOC)
• Câble inclus : 3 mètres avec connecteurs RJ11
• Environnement de fonctionnement : -30 à +70 °C, 0 à 100 %RH
• Environnement de stockage : -50 à +70 °C, 0 à 100 %RH
• Dimensions (L×H×P) : 40 × 40 × 20 mm
• Poids : 35 g
• Indice de protection : IP30
• Installation : murale, plafond ou pose libre
• Garantie fabricant : 24 mois

Compatibilité

Le capteur HW-group 1WU-HTPVoC B1 fonctionne avec les boîtiers de connexion HW-group disposant d'un port RJ11 1-Wire UNI : Perseus Industrial (315, 310), Perseus Energy (242, 285), Perseus Monitoring (145, 140, 155, 150), Ares 12 / Ares 12 LTE, STE2 (R2, PLUS, PLUS SMS-GW, LITE), Poseidon2 (3268, 3468, 4002), NB-2x1Wire, SD-2x1Wire.
