HW-group 1WR-HTemp Outdoor 3m

Le capteur HW-group 1WR-HTemp Outdoor 3m permet la surveillance environnementale en extérieur de la température et de l'humidité relative. Conçu pour les installations industrielles, les sites télécoms et les infrastructures IT exposées aux conditions climatiques, ce capteur 1-Wire se connecte aux boîtiers de supervision Perseus, Poseidon ou Ares via un câble de 3 mètres équipé d'un connecteur RJ11. Son indice de protection IP64 garantit une résistance aux projections d'eau et aux poussières, tandis que sa conception en boîtier cylindrique facilite le montage en environnement exposé.

Mesures et plages de fonctionnement

Ce capteur double fonction intègre deux technologies semiconductrices distinctes pour mesurer simultanément la température de -30 à +85°C avec une précision de ±0,8°C et l'humidité relative de 0 à 100 %RH avec une précision de ±5 %RH (plage 2-80 %RH, conditions non condensantes à 25°C). La résolution atteint 0,10°C pour la température et 0,30 %RH pour l'humidité, permettant une détection fine des variations environnementales. Le capteur fournit deux valeurs distinctes exploitables indépendamment dans les systèmes de supervision.

Connectivité et compatibilité 1-Wire

Le 1WR-HTemp Outdoor 3m utilise le protocole 1-Wire via son connecteur RJ11, permettant un raccordement direct aux ports dédiés des boîtiers Perseus (modèles 140, 145, 150, 155, 242, 285, 310, 315), Poseidon (séries 2 et 3) et Ares (12 et 12 LTE). Le câble de 3 mètres (diamètre 4 mm) offre une flexibilité d'installation suffisante pour les montages en armoire technique ou en environnement industriel. La fonction daisy-chain via un boîtier T-Box permet de connecter plusieurs capteurs sur un même bus, optimisant l'architecture de surveillance multi-points.

Alimentation et consommation

• Alimentation : 5V fournis par le bus 1-Wire via RJ11
• Consommation : 1 mA en fonctionnement continu
• Aucune alimentation externe requise

Construction et protection environnementale

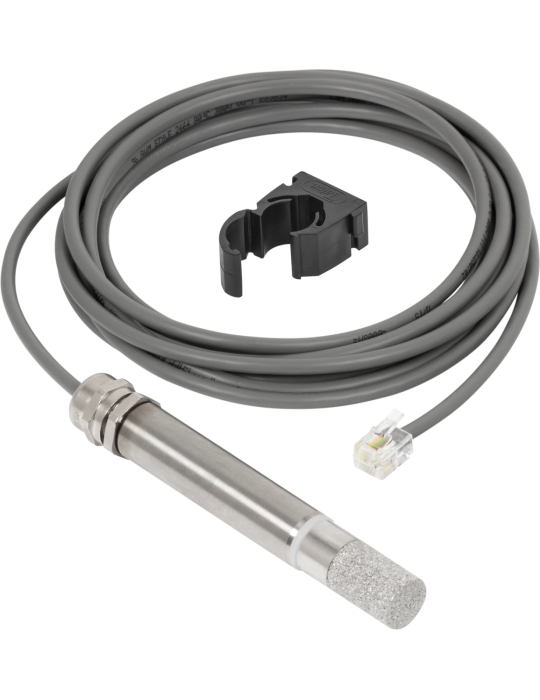

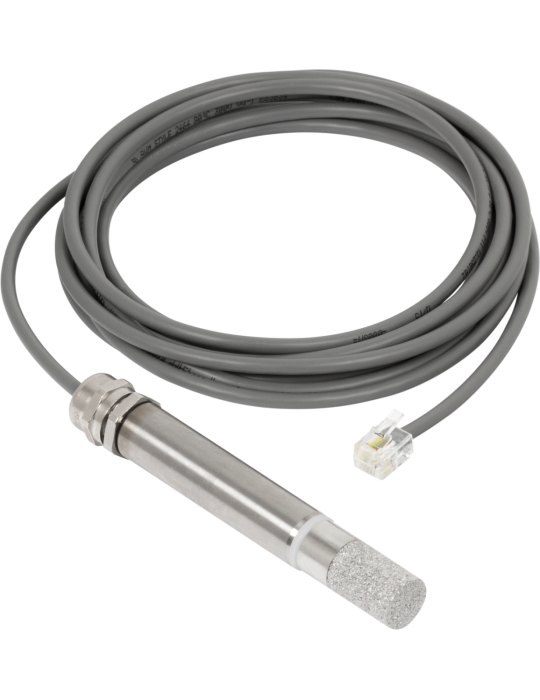

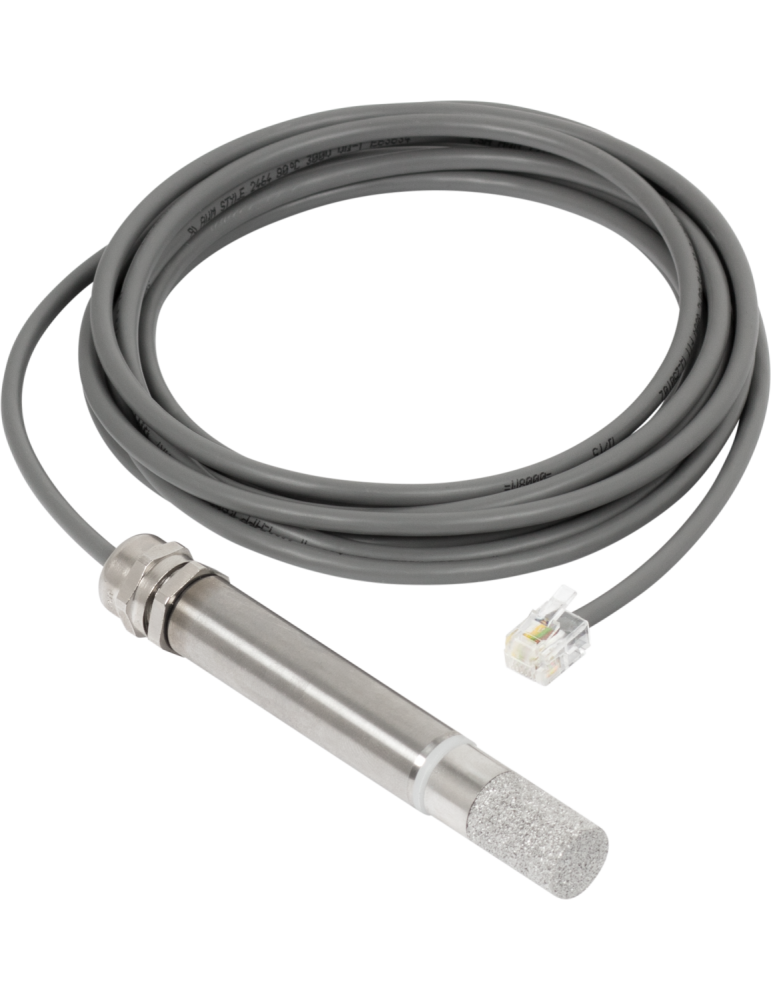

Le boîtier cylindrique du capteur mesure 107 mm de longueur totale, avec un corps de 15 mm de diamètre et un filtre de protection de 14 mm. L'indice de protection IP64 certifie la résistance aux projections d'eau et à la pénétration de poussières, conditions fréquentes en installation extérieure. Le capteur fonctionne dans des environnements de -30 à +85°C et supporte une humidité relative de 0 à 100 %RH sans condensation. Pour le stockage, les conditions recommandées sont -30 à +60°C et 5 à 95 %RH.

Applications typiques

• Stations de base télécoms (BTS) : surveillance climatique des armoires techniques outdoor
• Infrastructures IT extérieures : contrôle environnemental des baies réseau en abri
• Installations industrielles : monitoring température et humidité en zones de production exposées
• Logistique et transport : surveillance des conditions de stockage en entrepôts non climatisés
• Bâtiments tertiaires : contrôle environnemental des locaux techniques extérieurs

Intégration dans les écosystèmes de supervision

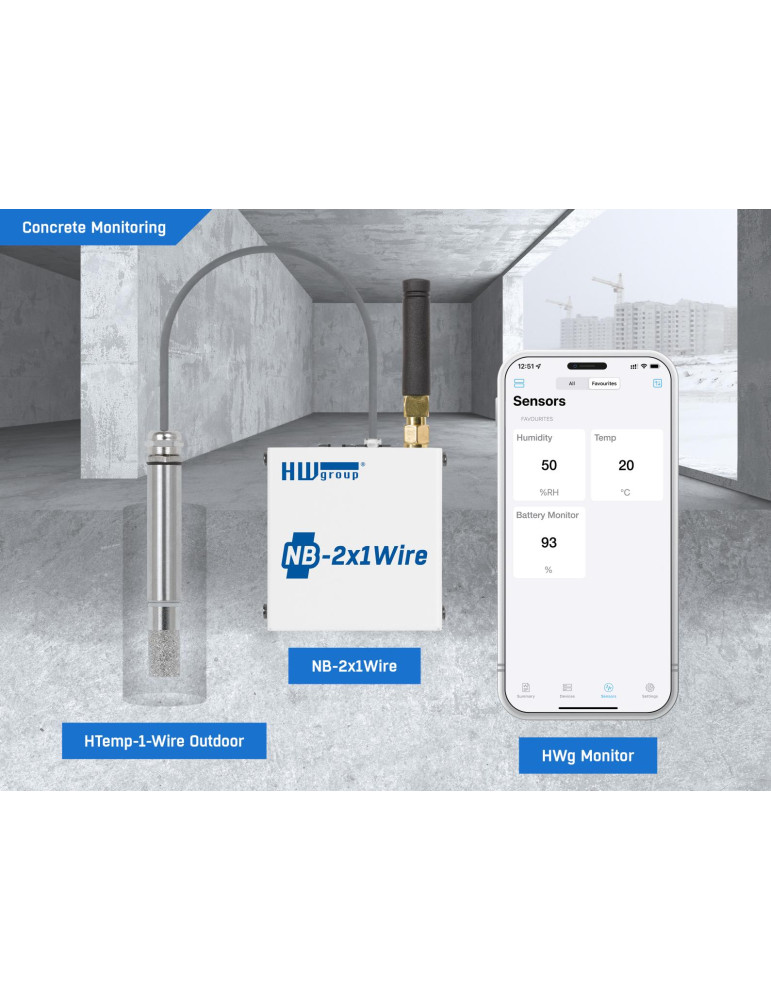

Le capteur communique avec les plateformes de supervision HWg-SensDesk via les boîtiers Perseus, Poseidon ou Ares. Les deux valeurs mesurées (température et humidité) sont transmises en temps réel sur le bus 1-Wire, permettant la configuration de seuils d'alertes indépendants pour chaque paramètre. Les notifications peuvent être envoyées par email, SMS (selon le modèle de boîtier) ou trap SNMP vers les systèmes de supervision centralisés. L'absence d'isolation galvanique impose le respect des recommandations d'installation en environnement électriquement stable.

Caractéristiques techniques

• Protocole : 1-Wire via RJ11
• Plage température : -30 à +85°C, précision ±0,8°C, résolution 0,10°C
• Plage humidité : 0 à 100 %RH, précision ±5 %RH (2-80 %RH, 25°C), résolution 0,30 %RH
• Protection : IP64
• Câble : 3 mètres, diamètre 4 mm
• Dimensions boîtier : longueur 107 mm, diamètre corps 15 mm, diamètre filtre 14 mm
• Poids : 185 g
• Garantie : 24 mois

Installation et maintenance

Le montage s'effectue en fixation murale ou sur structure via le boîtier cylindrique. Le connecteur RJ11 assure un raccordement plug-and-play sans configuration matérielle. La conception semiconductrice des éléments sensibles garantit une stabilité de mesure dans le temps, avec des recommandations de vérification périodique selon la note d'application HW-group sur la précision des capteurs. L'absence de pièces mobiles et la faible consommation contribuent à une maintenance réduite en exploitation continue.
