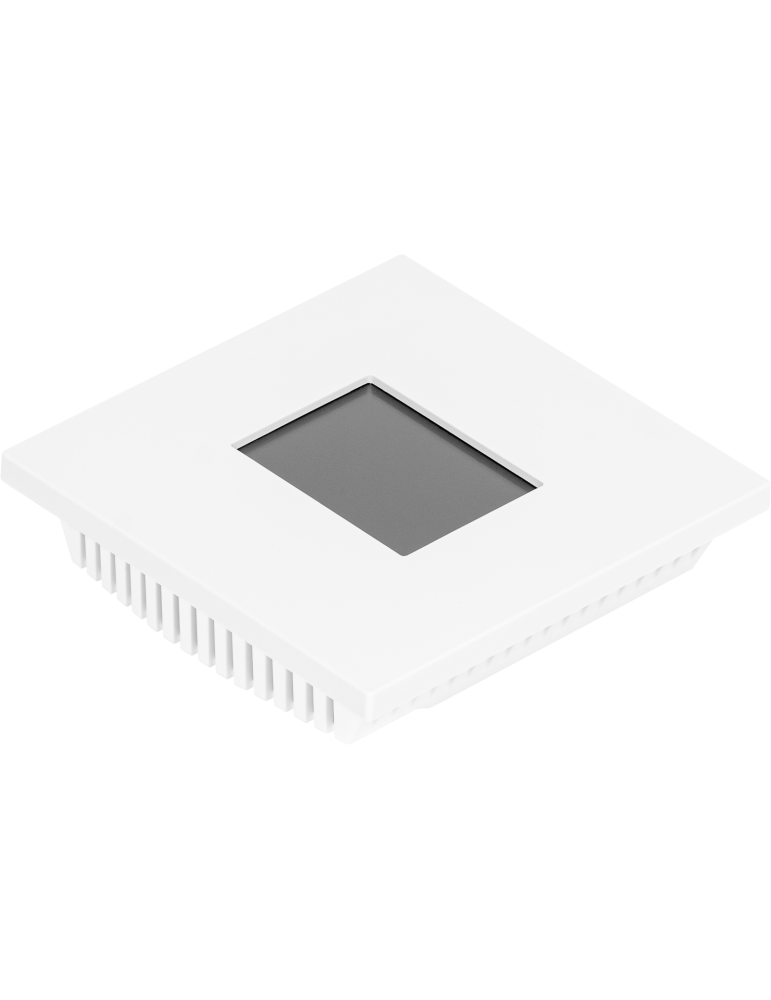

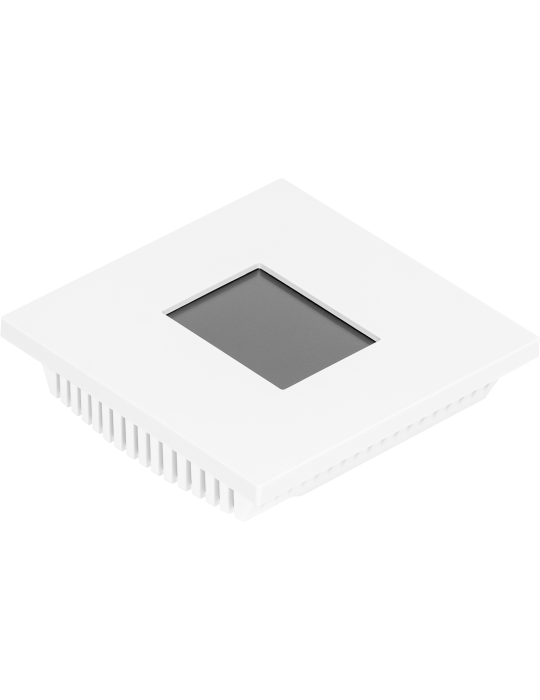

HW-group HTemp CO2 485-RTU RK-CHM-D

Capteur environnemental HTemp CO2 485-RTU avec interface Modbus-RTU et écran tactile

Le capteur HW-group HTemp CO2 485-RTU RK-CHM-D mesure simultanément la concentration de CO2, la température et l'humidité relative dans les environnements intérieurs. Conçu pour se connecter à des boîtiers de connexion Perseus ou Ares via RS485 Modbus-RTU, ce capteur mural intègre un écran tactile TFT couleur de 2,3 pouces rétroéclairé offrant une lecture directe des valeurs mesurées et une configuration locale intuitive. L'interface tactile permet de définir des corrections, des valeurs de consigne et de sélectionner jusqu'à quatre modes parmi 68 possibilités. Un collecteur ouvert (open collector) autorisant une charge jusqu'à 30V DC / 100mA offre une sortie tout ou rien pour piloter une alarme ou un relais externe.

Caractéristiques techniques du capteur HTemp CO2 485-RTU

• Référence fabricant : RK-CHM-D
• Mesure de concentration CO2 : plage 40 à 10 000 ppm, précision ±30 ppm ±3 % de la plage, résolution 1 ppm, technologie semiconducteur
• Mesure de température : plage -10 à +50 °C, précision ±0,5 °C (20 à 40 °C) / ±1 °C (0 à 50 °C), résolution 0,1 °C, capteur semiconducteur
• Mesure d'humidité relative : plage 10 à 95 %RH, précision ±3 % (20 à 80 %RH), résolution 0,1 %RH, capteur semiconducteur
• Interface : RS485 Modbus-RTU avec isolation galvanique
• Écran tactile : TFT couleur 2,3 pouces rétroéclairé avec interface tactile pour configuration locale
• Sortie collecteur ouvert : 1 sortie, charge maximale 30V DC / 100mA
• Nombre de valeurs fournies : 4 variables (CO2, température, humidité relative, sortie)
• Alimentation : 12 à 30V DC sur bornier à vis, consommation 200 mA
• Montage : mural direct ou sur boîte d'encastrement standard entraxe 60 mm
• Dimensions : 103 × 100 × 25 mm (L × H × P)
• Protection : IP33
• Température de fonctionnement : -10 à +50 °C
• Humidité de fonctionnement : 10 à 95 %RH (sans condensation)
• Garantie constructeur : 24 mois

Applications du capteur CO2 pour la supervision environnementale

Le HTemp CO2 485-RTU s'intègre dans des systèmes de supervision multipoints pour le contrôle de la qualité de l'air intérieur. Il convient aux environnements industriels, tertiaires et résidentiels nécessitant une mesure précise du CO2 pour piloter la ventilation ou déclencher des alertes en cas de dépassement de seuils. L'écran tactile permet un contrôle visuel immédiat sans nécessiter d'ordinateur. Les applications incluent la supervision d'espaces de travail, de salles de réunion, d'entrepôts agroalimentaires, de zones de production industrielle et d'installations HVAC. La sortie collecteur ouvert autorise le pilotage direct d'un ventilateur, d'une sirène ou d'un système de notification locale.

Intégration avec les boîtiers de connexion Perseus et Ares

Ce capteur se connecte via RS485 Modbus-RTU aux boîtiers Perseus Monitoring 150/155, Perseus Energy 240/242/285, Perseus Industrial 310/315 et HWg-Ares. Ces boîtiers centralisent la collecte des données environnementales, génèrent des alertes par email, SMS ou trap SNMP, et exposent les mesures via SNMP, Modbus TCP, MQTT ou API REST. L'isolation galvanique du capteur protège l'installation contre les différences de potentiel et les perturbations électriques. Le protocole Modbus-RTU permet l'adressage de plusieurs capteurs sur un même bus RS485.

Configuration et exploitation via écran tactile

L'écran tactile TFT couleur affiche en temps réel la concentration de CO2, la température et l'humidité relative. L'utilisateur accède directement aux menus de configuration pour ajuster les corrections de mesure, définir des seuils d'alarme locaux et sélectionner un mode de fonctionnement. Jusqu'à quatre modes parmi 68 profils prédéfinis peuvent être activés simultanément. Les paramètres configurés localement complètent la supervision centralisée assurée par le boîtier de connexion, offrant autonomie et flexibilité pour les interventions de maintenance sur site.

Avantages du capteur HTemp CO2 485-RTU RK-CHM-D

• Triple mesure : CO2, température et humidité relative sur un seul équipement
• Écran tactile intégré : lecture locale des valeurs et configuration intuitive sans outil
• Isolation galvanique : protection contre les perturbations électriques et boucles de masse
• Sortie collecteur ouvert : pilotage direct d'une alarme ou d'un actionneur externe
• Montage mural simplifié : installation sur boîte d'encastrement standard ou fixation directe
• Plage CO2 étendue : mesure de 40 à 10 000 ppm pour détecter les situations critiques
• Interface Modbus-RTU : intégration native dans les systèmes de supervision industriels et tertiaires
• Protection IP33 : résistance aux projections d'eau et poussières pour environnements contraints
