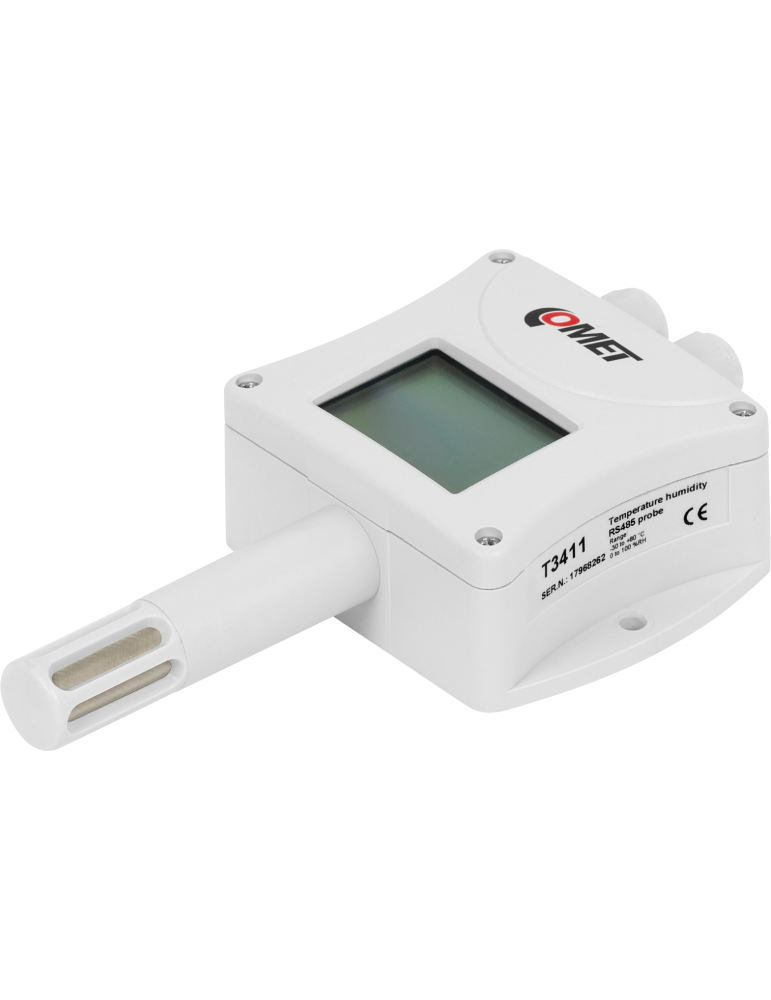

HW-group RTU-HTemp T3411

Capteur température humidité RTU-HTemp T3411 avec afficheur LCD et protocole Modbus RTU

Le capteur HW-group RTU-HTemp T3411 assure la mesure simultanée de la température et de l'humidité relative avec transmission des données via le protocole Modbus RTU. Son afficheur LCD intégré permet la visualisation directe des valeurs mesurées sans nécessiter de connexion à un système de supervision. À partir des mesures de température et d'humidité relative, le capteur calcule automatiquement le point de rosée, l'humidité absolue, l'humidité spécifique, le ratio de mélange et l'enthalpie spécifique. L'indice de protection IP40 autorise une installation en environnement extérieur ou dans des locaux techniques industriels exposés aux variations climatiques.

Le capteur T3411 s'intègre directement aux boîtiers de connexion Perseus et Ares de HW-group via leur bus RS485 Modbus-RTU, ou fonctionne de manière autonome avec tout système de supervision compatible Modbus RTU. Cette polyvalence permet de déployer des architectures de supervision distribuées couvrant de multiples points de mesure dans des installations industrielles, des zones de stockage alimentaire ou des environnements résidentiels nécessitant un contrôle climatique précis.

Mesures et calculs environnementaux avancés

• Température : plage de mesure -30°C à +80°C, précision ±0,4°C, résolution 0,1°C
• Humidité relative : plage 0 à 100 %HR, précision ±2,5 %HR (5-95 %HR à 23°C), résolution 0,1 %HR
• Point de rosée : calcul automatique de -60°C à +80°C avec précision ±1,5°C (T<25°C, HR>30%)
• Humidité absolue : mesure de 0 à 400 g/m³ avec précision ±3 g/m³ (T<40°C)
• Humidité spécifique : mesure de 0 à 550 g/kg avec précision ±2 g/kg (T<35°C)
• Ratio de mélange : calcul de 0 à 995 g/kg avec précision ±2 g/kg (T<35°C)
• Enthalpie spécifique : calcul de 0 à 995 kJ/kg avec précision ±3 kJ/kg

Le capteur transmet simultanément 7 valeurs via le protocole Modbus RTU, permettant à l'application de supervision de sélectionner les paramètres pertinents selon le contexte métier : contrôle de condensation, gestion d'hygrométrie en stockage pharmaceutique, ou optimisation énergétique de systèmes CVC.

Connectivité Modbus RTU et intégration système

Le RTU-HTemp T3411 communique via le protocole industriel Modbus RTU sur bus RS485, standard largement adopté dans les environnements de production et de supervision industrielle. Cette interface série permet de raccorder plusieurs capteurs T3411 sur le même bus RS485, réduisant les coûts de câblage dans les installations comportant de multiples points de mesure. L'absence de câble externe (connexion directe sur bornier) simplifie l'installation et limite les points de défaillance.

Le capteur s'alimente en 12V DC avec une consommation de seulement 10 mA, autorisant une alimentation centralisée pour plusieurs capteurs raccordés au même bus. L'intégration aux boîtiers Perseus et Ares s'effectue directement sur leurs ports RS485 Modbus-RTU, chaque boîtier acceptant jusqu'à 20 capteurs Modbus sur le même bus.

Afficheur LCD et visualisation locale des mesures

L'afficheur LCD intégré au boîtier du T3411 présente en temps réel les valeurs de température et d'humidité relative, ainsi que les paramètres calculés selon la configuration. Cette visualisation locale facilite les opérations de vérification lors de la mise en service et permet aux équipes techniques d'accéder aux données environnementales sans connexion à l'interface de supervision centrale. Le format d'affichage s'adapte automatiquement selon les unités configurées dans le capteur.

Installation murale et protection IP40

Le boîtier du T3411 mesure 168 × 90 × 40 mm pour un poids de 168 grammes, permettant une fixation murale dans des armoires techniques, des locaux de production ou à l'extérieur sous abri. L'indice de protection IP40 garantit une résistance aux corps solides supérieurs à 1 mm, adaptée aux environnements industriels standards. Pour les installations extérieures, prévoir un positionnement à l'abri des projections d'eau directes.

Le capteur fonctionne dans une plage de température de -30°C à +80°C et d'humidité relative de 0 à 100 %HR, couvrant les conditions climatiques extrêmes rencontrées dans les zones de stockage frigorifique, les installations de production alimentaire ou les environnements industriels à forte amplitude thermique.

Applications de supervision environnementale

• Surveillance climatique extérieure : stations météo locales, contrôle de condensation en façade, supervision de zones de stockage extérieures
• Supervision multi-points : architectures distribuées avec dizaines de points de mesure sur bus RS485 unique
• Contrôle industriel : salles de production, zones de séchage, chambres de maturation, environnements process sensibles à l'hygrométrie
• Industrie alimentaire : zones de transformation, chambres froides, espaces de conditionnement nécessitant un contrôle précis du point de rosée
• Supervision résidentielle : contrôle climatique d'immeubles, détection de risques de condensation, optimisation de systèmes de ventilation

Caractéristiques techniques du capteur RTU-HTemp T3411

• Référence fabricant : RTU-HTemp T3411
• Protocole : Modbus RTU sur RS485
• Affichage : LCD intégré
• Plage température : -30°C à +80°C (précision ±0,4°C)
• Plage humidité relative : 0 à 100 %HR (précision ±2,5 %HR entre 5 et 95 %HR à 23°C)
• Valeurs transmises : température, humidité relative, point de rosée, humidité absolue, humidité spécifique, ratio de mélange, enthalpie spécifique
• Alimentation : 12V DC sur bornier, consommation 10 mA
• Montage : fixation murale ou sur table
• Protection : IP40
• Dimensions : 168 × 90 × 40 mm
• Poids : 168 grammes
• Conditions de fonctionnement : -30°C à +80°C, 0 à 100 %HR
• Garantie : 24 mois constructeur

Le capteur RTU-HTemp T3411 répond aux exigences de la directive européenne sur la compatibilité électromagnétique (déclaration CE de conformité disponible). Pour les applications nécessitant une traçabilité métrologique, le capteur peut être fourni avec protocole d'étalonnage initial. La documentation technique complète inclut les courbes de dérive temporelle des capteurs à semiconducteur et les recommandations de périodicité de réétalonnage selon les environnements d'utilisation.
