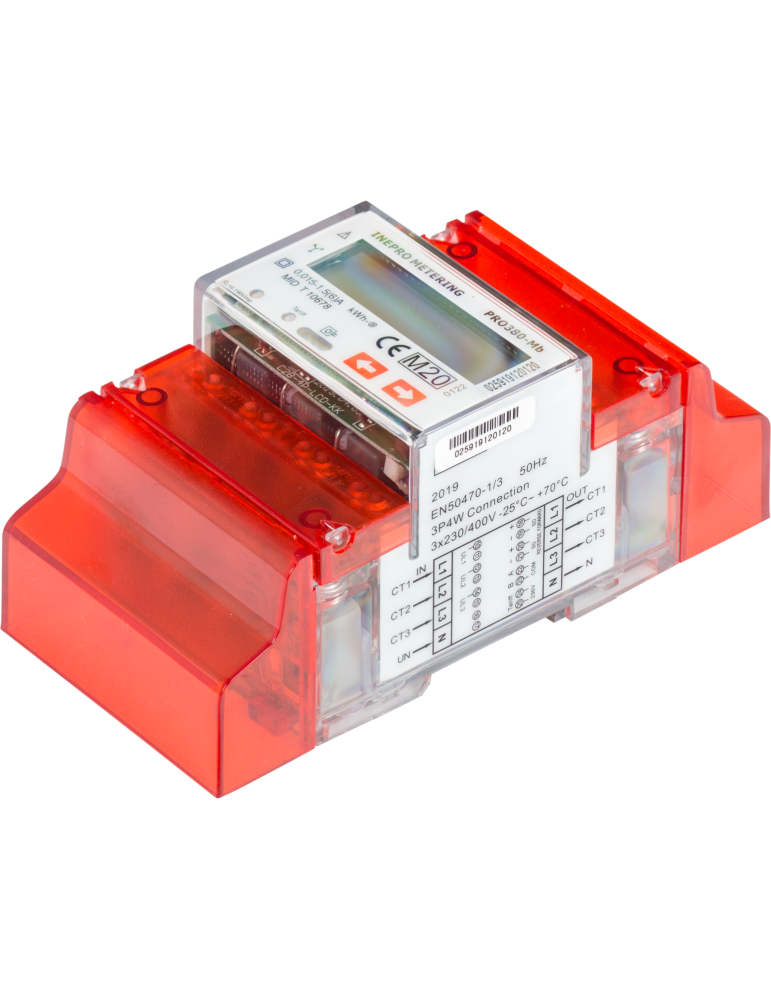

HW-group PRO380-Mod 0,25-100A ModBus MID

Compteur d'énergie triphasé 100A direct avec ModBus et certification MID

Le HW-group PRO380-Mod est un compteur électrique triphasé statique 100A pour mesure directe, conçu pour la supervision de l'énergie dans les infrastructures informatiques, data centers et installations industrielles. Certifié selon la directive européenne sur les instruments de mesure 2014/32/EU (MID), il garantit précision et conformité pour les applications de facturation énergétique.

Ce compteur d'énergie affiche sur son écran LCD les variables instantanées essentielles : tension, intensité, puissance active, puissance réactive, puissance apparente, fréquence et facteur de puissance. Ces données sont également accessibles via l'interface ModBus RTU pour intégration avec les boîtiers de connexion Perseus, Ares ou HWg-STE2, permettant une supervision centralisée de la consommation électrique.

Interface ModBus et sortie impulsionnelle

Le PRO380-Mod intègre une interface ModBus RS485 et une sortie impulsionnelle S0 pour connexion aux systèmes de supervision. Compatible avec les protocoles ModBus TCP via passerelle, il transmet les données de consommation électrique vers les plateformes de supervision comme SensDesk ou systèmes SCADA tiers.

La sortie S0 permet le comptage d'impulsions pour enregistrement sur automates ou systèmes de gestion technique du bâtiment (GTB). Le menu horizontal facilite la consultation directe des valeurs mesurées sur l'afficheur LCD intégré.

Caractéristiques techniques principales

• Alimentation : 3×230V/400V triphasé
• Mesure directe : 0 à 100A par phase
• Technologie : semi-conducteur avec isolation galvanique
• Interfaces : ModBus RTU (RS485) et sortie S0
• Certification : MID 2014/32/EU pour facturation
• Affichage : LCD avec menu horizontal
• Consommation : 2mA
• Température de fonctionnement : -25°C à +55°C
• Humidité : 0% à 75% HR (fonctionnement)
• Dimensions : 70 × 90 × 63 mm (L×H×P)
• Poids : 392g
• Montage : rail DIN avec bornier à vis
• Garantie : 24 mois constructeur

Applications de supervision énergétique

Le compteur PRO380-Mod s'intègre dans les architectures de supervision environnementale pour data centers, salles serveurs, armoires de télécommunication et installations industrielles nécessitant un suivi précis de la consommation électrique triphasée.

Raccordé aux boîtiers Perseus Monitoring via RS485 ModBus, il permet la centralisation des données énergétiques avec les autres paramètres physiques surveillés (température, humidité relative, détection de fuite d'eau). Les alertes peuvent être configurées sur dépassements de seuils de consommation ou anomalies électriques.

Conformité réglementaire MID

La certification MID (Measuring Instruments Directive) garantit la conformité du compteur aux exigences européennes de métrologie légale. Cette homologation autorise l'utilisation du PRO380-Mod pour la facturation de l'énergie électrique entre fournisseur et consommateur, ou pour la refacturation entre locataire et propriétaire.

L'exactitude de mesure certifiée et la traçabilité métrologique font du PRO380-Mod un instrument de mesure adapté aux applications commerciales et industrielles exigeant des relevés opposables juridiquement.
