HW-group Power Detector 110-230V UK

Le HW-group Power Detector 110-230V UK permet de surveiller la présence de tension secteur directement depuis une prise murale britannique. Ce détecteur s'intègre parfaitement aux infrastructures de supervision environnementale équipées de boîtiers Perseus, Ares ou Damocles pour vérifier en temps réel la disponibilité de l'alimentation électrique d'équipements critiques comme les onduleurs ou les systèmes de climatisation.

Principe de fonctionnement

Le Power Detector UK se branche directement sur une prise murale Type G (standard britannique) et détecte la présence de tension 110-230V. Sa sortie relais galvaniquement isolée de type NO (normalement ouvert) se connecte à toute entrée digitale (DI) des boîtiers HW-group. Lorsque la tension secteur est présente, le relais se ferme et signale l'état « connecté » au système de supervision. En cas de coupure de courant, le relais s'ouvre immédiatement, déclenchant une alerte configurée dans le boîtier de connexion.

Applications de supervision électrique

• Surveillance entrée onduleur : détection de la présence de tension d'alimentation en amont d'un UPS pour anticiper les basculements sur batterie
• Contrôle circuit climatisation : vérification de l'alimentation électrique des unités de climatisation en salle serveur
• Monitoring circuit critique : surveillance de l'état des circuits électriques alimentant des équipements sensibles
• Détection défaillance secteur : identification rapide d'une perte d'alimentation sur un circuit dédié

Compatibilité avec les boîtiers HW-group

Le détecteur se connecte sur les entrées digitales des boîtiers :

• Gamme Perseus : Monitoring 140, 145, 150, 155 / Energy 242, 285 / Industrial 310, 315
• Gamme Ares : HWg-Ares 12 et Ares 12 LTE
• Gamme Damocles : Damocles2 1208, MINI, 2404 et STE2
• Gamme Poseidon : Poseidon2 3266, 3268, 3468, 4002

Caractéristiques sortie relais

• Type de contact : NO (normalement ouvert)
• Isolation galvanique entre détection secteur et sortie relais
• Tension maximale commutée : 50V
• Courant maximal commuté : 130mA
• Résistance à l'état fermé : max 10 Ohm
• Connexion par bornier à vis (câble 2 fils non fourni)

Spécifications techniques

• Tension détectée : 110-230V AC (compatible réseaux britanniques)

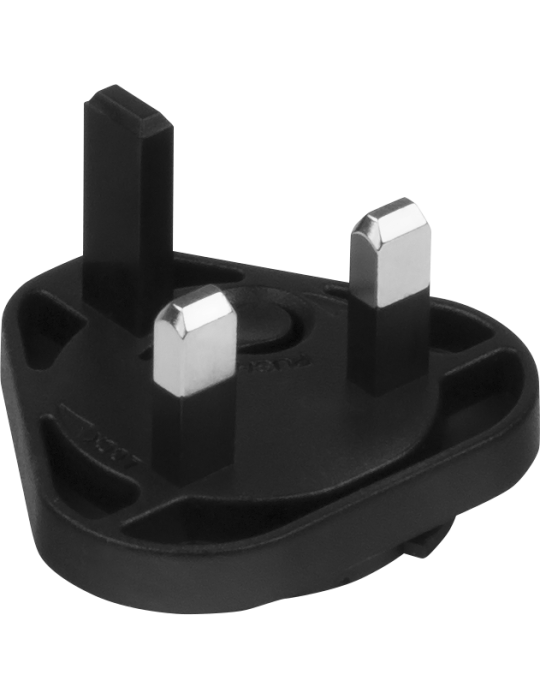

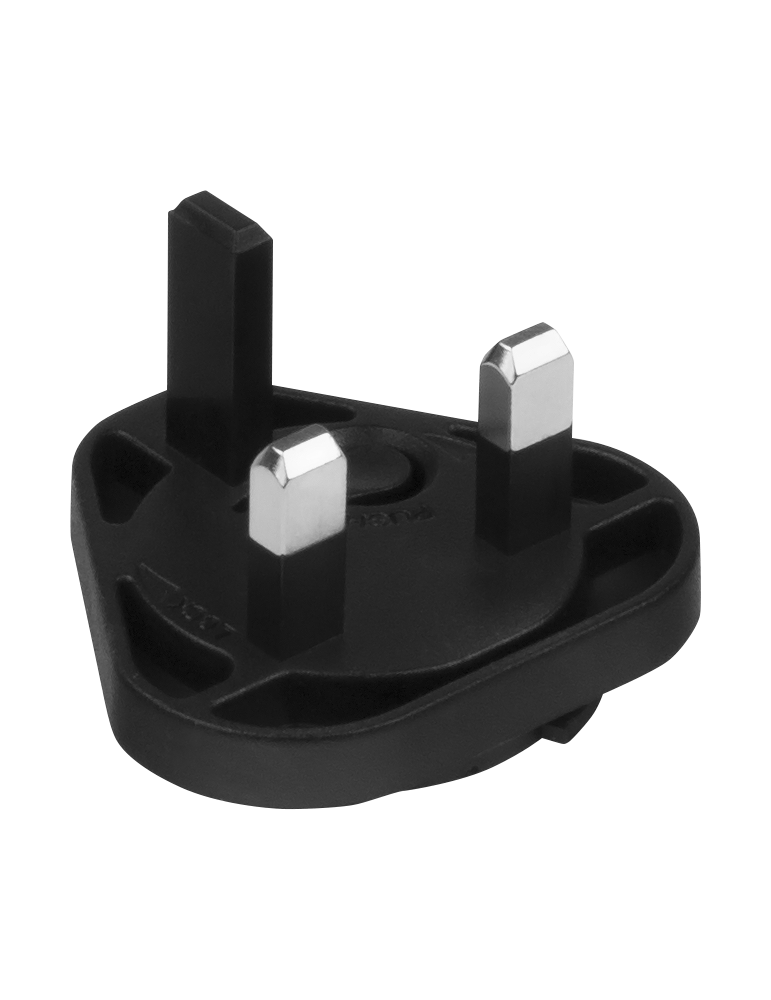

• Type de prise : Type G (standard UK)
• Consommation : 3mA
• Plage de fonctionnement : -30°C à +60°C / 0% à 100% HR
• Plage de stockage : -30°C à +60°C / 5% à 95% HR
• Dimensions : 60 x 60 x 50 mm (L x H x P)
• Poids : 80g
• Garantie : 24 mois

Installation et raccordement

Le Power Detector UK s'installe en quelques secondes : branchez-le sur une prise murale britannique Type G, puis raccordez sa sortie relais à une entrée digitale disponible sur votre boîtier Perseus, Ares ou Damocles via un câble 2 fils standard. La configuration dans l'interface web du boîtier permet ensuite de définir les alertes et notifications en cas de détection de perte de tension secteur.

Avantages

• Installation immédiate sans modification électrique
• Isolation galvanique totale entre circuit secteur et système de supervision
• Compatibilité universelle avec tous les boîtiers HW-group à entrées digitales
• Format compact adapté aux installations en armoire ou baie technique
• Détection fiable de la présence ou absence de tension
