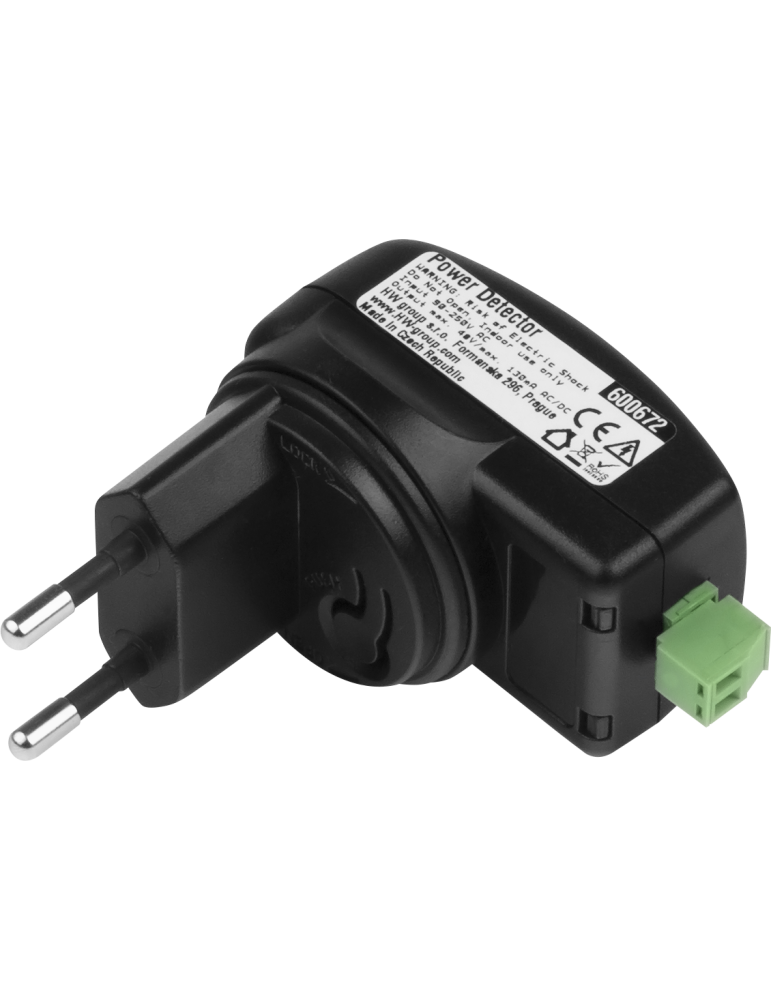

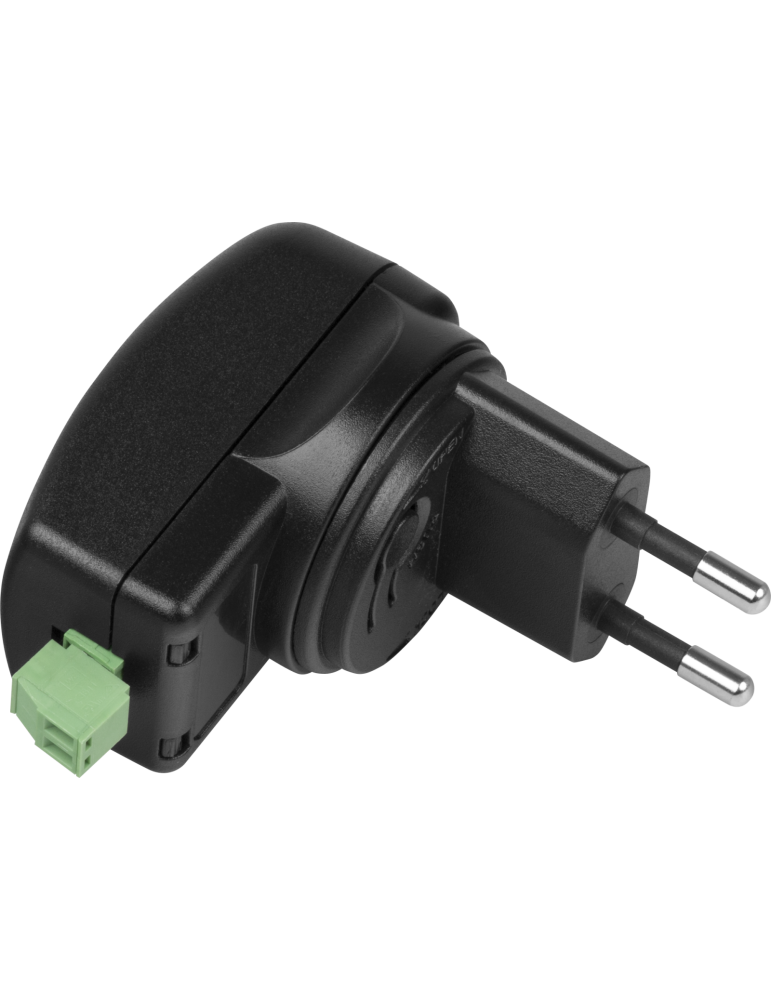

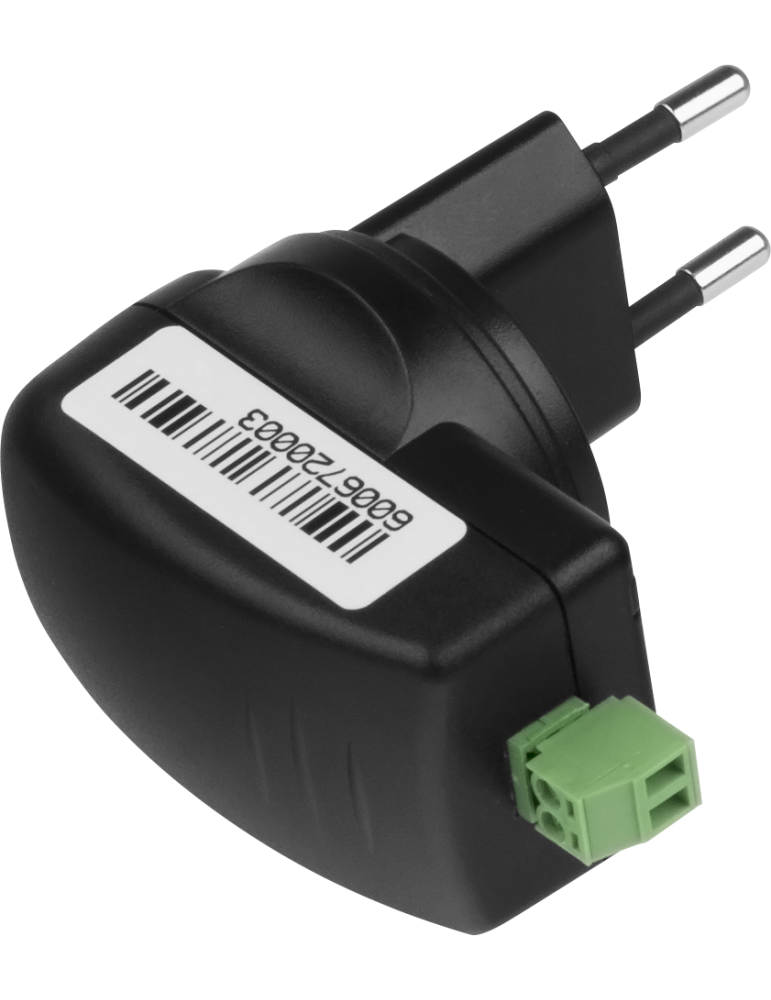

HW-group Power Detector 110-230V EU

Détecteur de présence de tension secteur pour la supervision d'alimentation électrique

Le HW-group Power Detector détecte la présence ou l'absence de tension secteur 110/230V et la signale via une sortie relais NO (normalement ouvert) galvaniquement isolée. Ce détecteur se connecte directement sur une prise murale et s'interface avec n'importe quelle entrée digitale (DI) des boîtiers de connexion HW-group (Perseus, Poseidon2, Damocles2, HWg-Ares, STE2). Il permet notamment de surveiller la présence de tension de charge sur l'entrée d'un onduleur (UPS) ou toute autre source d'alimentation critique.

La sortie relais isolée peut gérer une charge jusqu'à 50V/130mA avec une résistance maximale de 10 Ohm en position fermée. Le statut "connecté" signale la présence effective de tension secteur 110-230V.

Applications typiques du détecteur de présence secteur

• Supervision de la présence de tension d'entrée sur onduleur (UPS)
• Détection de coupure secteur dans les salles serveurs et data centers
• Surveillance d'alimentation électrique dans les stations BTS (Base Transceiver Station)
• Contrôle de présence secteur dans les armoires de distribution électrique
• Supervision d'alimentation dans les installations industrielles

Caractéristiques techniques du Power Detector

• Détection : Présence tension secteur 110/230V (Type A, Type C, Type G)
• Sortie : Relais NO galvaniquement isolé, charge max 50V/130mA, résistance fermé max 10 Ohm
• Connexion : Bornier à vis, câble 2 fils (non fourni)
• Alimentation : 230V secteur, consommation 3mA
• Température de fonctionnement : -30°C à +60°C
• Humidité de fonctionnement : 0% à 100% HR sans condensation
• Dimensions : 60 x 60 x 50 mm (L x H x P)
• Poids : 80g
• Garantie : 24 mois

Compatibilité avec les boîtiers de connexion HW-group

Le Power Detector se connecte sur les entrées digitales (DI) de tous les boîtiers de connexion HW-group équipés d'entrées contact sec :

• Gamme Perseus : Monitoring 140, 145, 150, 155, Energy 242, 285, Industrial 310, 315
• Gamme Poseidon2 : 3266, 3268, 3468, 4002
• Gamme Damocles2 : MINI, 1208, 2404
• Gamme HWg-Ares et STE2

Installation et mise en service

Le Power Detector s'installe directement sur une prise murale standard (version EU, US ou UK selon modèle). La sortie relais se raccorde via un câble 2 fils sur une entrée digitale du boîtier de supervision. Le relais se ferme en présence de tension secteur (NO = Normalement Ouvert). L'isolation galvanique garantit une protection totale entre le circuit secteur et l'électronique de supervision.

Versions disponibles

Le Power Detector est disponible en plusieurs versions selon le type de prise murale :

• Version EU : Prise Type C européenne (230V)
• Version US : Prise Type A américaine (110V)
• Version UK : Prise Type G britannique (230V)

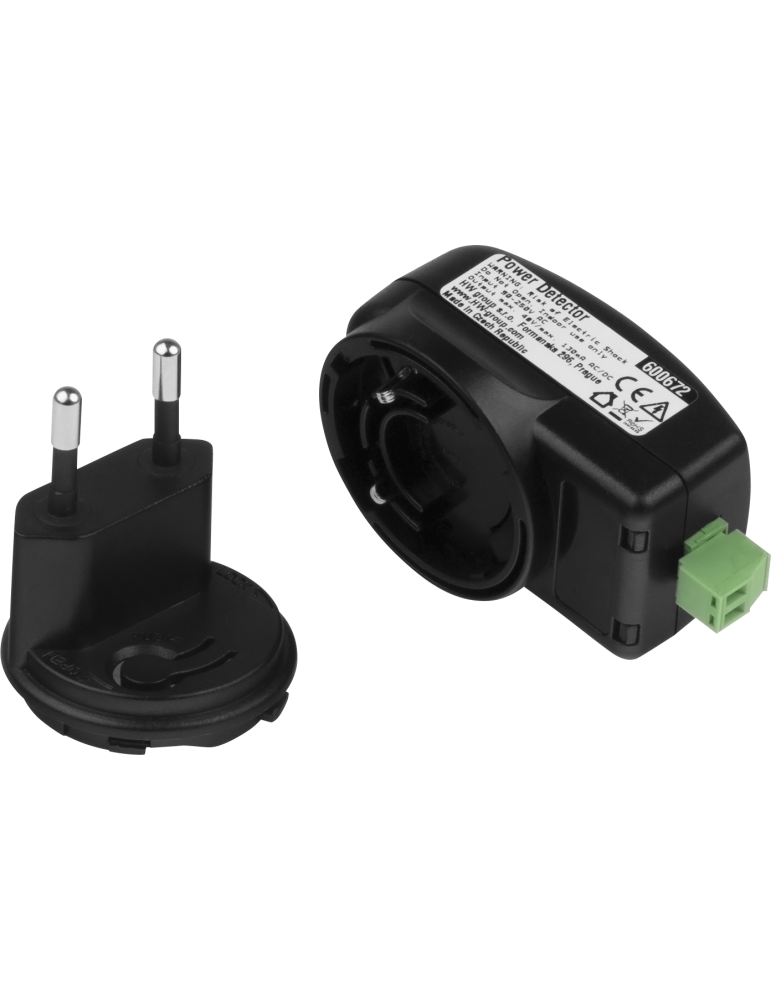

• Version International : Avec adaptateurs interchangeables EU/US/UK
