HW-group Power Detector 110-230V INT

Détecteur de présence tension secteur pour la supervision d'alimentation électrique

Le Power Detector 110-230V INT de HW-group permet de détecter la présence ou l'absence de tension secteur et de transmettre cette information aux boîtiers de connexion Perseus, Poseidon, Damocles ou Ares via leur entrée numérique (DI). Ce détecteur s'avère particulièrement utile pour surveiller l'alimentation en amont d'un onduleur ou vérifier la présence de tension sur un circuit critique.

Grâce à son isolation galvanique complète, le Power Detector assure une séparation électrique totale entre le réseau 110-230V et la sortie relais basse tension, garantissant ainsi la sécurité des équipements de supervision connectés.

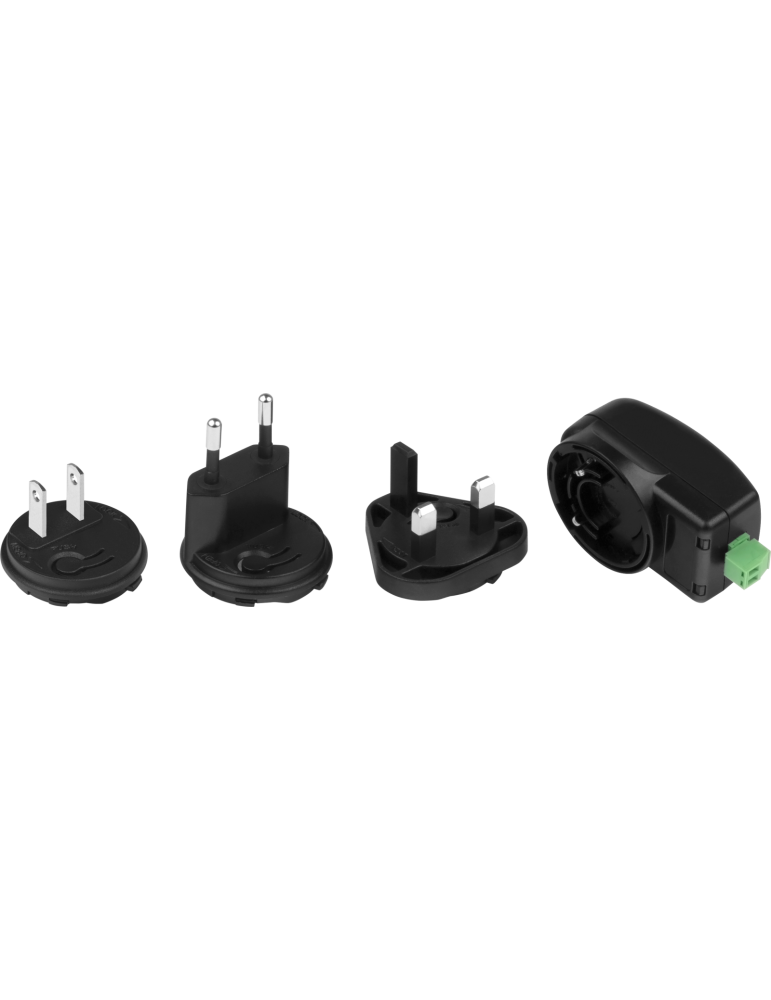

Version internationale avec adaptateurs interchangeables

La version INT du Power Detector est livrée avec trois types de prises murales interchangeables (EU / US / UK), permettant son utilisation dans différentes régions géographiques sans nécessiter de modèle spécifique par pays. Le détecteur se branche directement sur une prise murale standard et ne nécessite aucune installation particulière.

Sortie relais isolée galvaniquement compatible entrées DI

Le Power Detector intègre une sortie relais normalement ouverte (NO) isolée galvaniquement, compatible avec toutes les entrées numériques des boîtiers HW-group :

• Gamme Perseus (Monitoring 140/145/150/155, Energy 242/285, Industrial 310/315)
• Gamme Poseidon2 (3266, 3268, 3468, 4002)
• Gamme Damocles2 (1208, MINI, 2404)
• Boîtiers STE2, STE2 PLUS et HWg-Ares

La sortie relais supporte une charge maximale de 50V / 130mA avec une résistance de contact inférieure à 10 Ohm en position fermée. Le relais se ferme (contact établi) en présence de tension 110-230V et s'ouvre en cas de coupure secteur.

Applications typiques en supervision environnementale

Le Power Detector s'intègre dans différents scénarios de surveillance :

• Supervision d'onduleur UPS : détection de la présence de tension secteur en amont de l'onduleur pour anticiper un basculement sur batteries
• Surveillance de circuits critiques : vérification de l'alimentation électrique d'équipements sensibles dans les salles serveurs ou data centers
• Détection de coupure secteur : alertes automatiques en cas d'interruption d'alimentation sur des installations à distance (stations BTS, armoires techniques)
• Monitoring de groupes électrogènes : contrôle du basculement automatique entre alimentation secteur et groupe de secours

Caractéristiques techniques du détecteur de tension

• Tension d'entrée détectée : 110-230V AC (compatibilité universelle)
• Type de sortie : relais NO (normalement ouvert) isolé galvaniquement
• Charge maximale sortie : 50V / 130mA
• Résistance de contact : max 10 Ohm en position fermée
• Consommation électrique : 3mA
• Connexion sortie : câble 2 fils (non fourni) vers entrée DI du boîtier
• Prises murales incluses : Type C (EU), Type A (US), Type G (UK)
• Dimensions : 60 × 60 × 50 mm (L×H×P)
• Poids : 80g
• Température de fonctionnement : -30°C à +60°C
• Humidité relative : 0% à 100% HR sans condensation
• Garantie fabricant : 24 mois

Installation et raccordement au boîtier de connexion

L'installation du Power Detector nécessite simplement un câble 2 fils pour relier sa sortie relais à une entrée numérique libre du boîtier Perseus, Poseidon, Damocles ou Ares. Le détecteur se branche ensuite sur la prise murale du circuit à surveiller en utilisant l'adaptateur approprié (EU, US ou UK selon le pays).

L'état de la sortie relais (présence ou absence de tension) est ensuite interprété par le boîtier de connexion comme un changement d'état sur son entrée DI. Cette information peut déclencher l'envoi d'alertes par email, SMS ou trap SNMP selon la configuration du système de supervision.

Conformité et documentation technique

Le Power Detector HW-group est fourni avec sa déclaration de conformité et son manuel d'utilisation complet. La documentation technique inclut les schémas de raccordement et les exemples de configuration pour chaque modèle de boîtier compatible.
